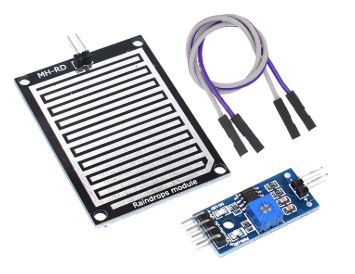

SENSOR DETECCIÓN GOTAS LLUVIA/NIEVE

-

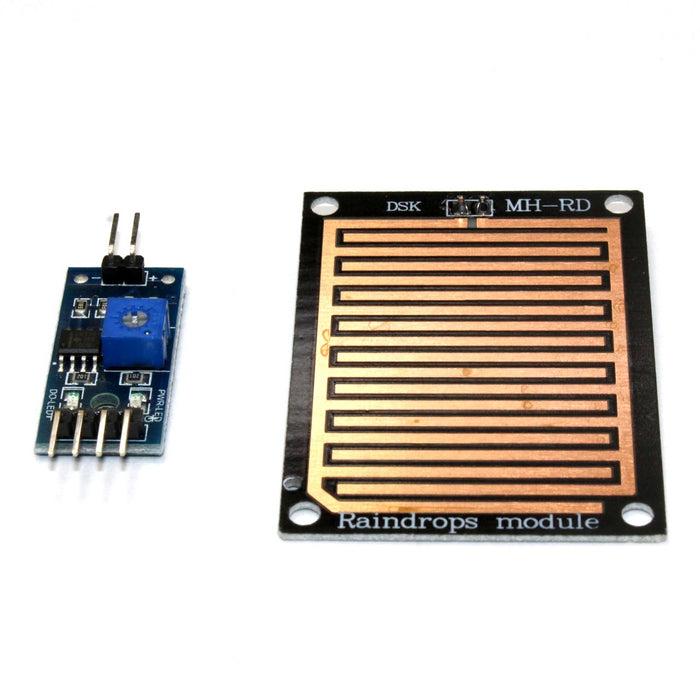

El MH-RD / YL-83 es un módulo sensor de lluvia y detección de agua diseñado para medir la presencia e intensidad de humedad sobre una superficie conductora. Está compuesto por una placa sensora con pistas conductoras y un módulo de control con comparador LM393, que permite obtener una salida analógica proporcional al nivel de humedad y una salida digital con umbral ajustable mediante potenciómetro.

Características principales

• Sensor de detección de lluvia, gotas de agua y humedad superficial.
• Compatible con:
  • Arduino UNO/Nano/Mega.
  • ESP32.
  • ESP8266.
  • Otros microcontroladores con entradas analógicas o digitales.
• Detección mediante variación de resistencia eléctrica al contacto con el agua.
• Salida doble:
  • Analógica (AO): proporciona un valor proporcional al nivel de humedad.
  • Digital (DO): salida ON/OFF con sensibilidad ajustable.
• Comparador integrado LM393 para una señal digital estable.
• Potenciómetro integrado para ajustar el nivel de disparo.
• LEDs indicadores:
  • LED de alimentación.
  • LED de estado de salida digital.
• Bajo consumo y fácil integración en proyectos electrónicos.

Especificaciones técnicas

• Modelo: MH-RD / YL-83
• Tipo de sensor: Detector de lluvia y humedad
• Principio de funcionamiento: Detección de conductividad del agua sobre pistas metálicas.
• Tensión de alimentación: 3,3 V - 5 V DC
• Corriente de funcionamiento: Aproximadamente 15 mA
• Salida analógica: 0 - 4,2 V (según nivel de humedad)
• Salida digital: Nivel lógico ajustable mediante potenciómetro
• Comparador: LM393
• Sensibilidad: Ajustable

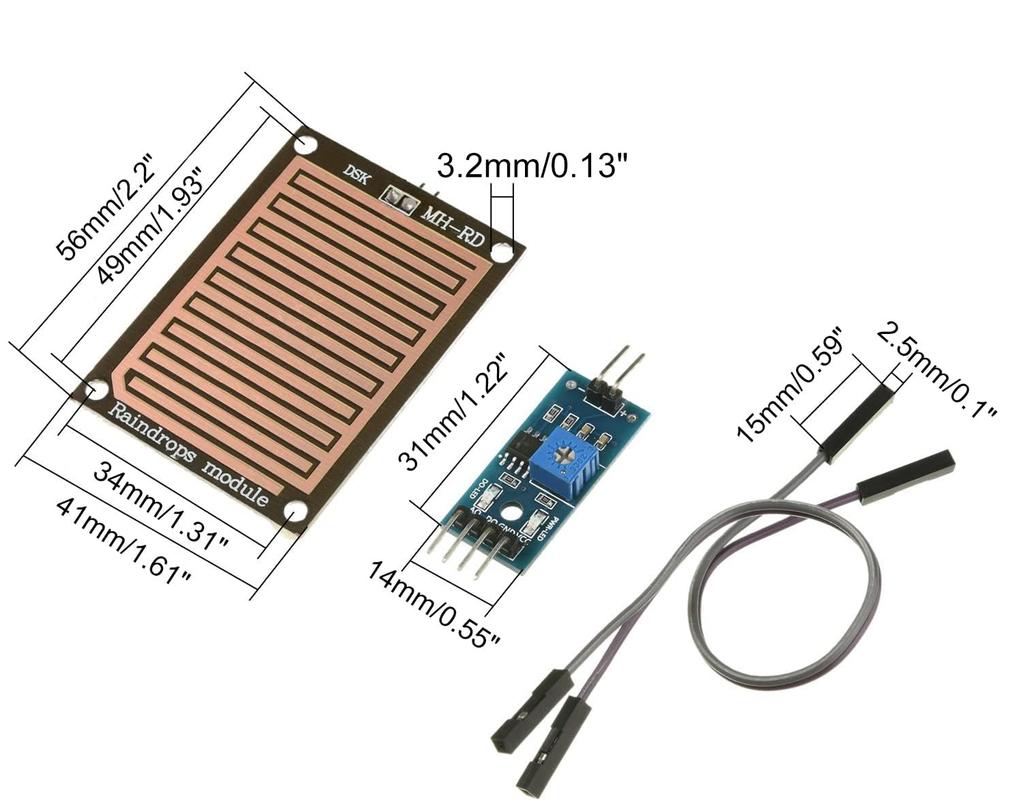

• Dimensiones aproximadas placa sensora: 55 × 40 mm
• Dimensiones módulo controlador: 30 × 16 mm aproximadamente

Pines de conexión

Módulo controlador YL-38:

• VCC: Alimentación positiva (3,3 V - 5 V)
• GND: Tierra
• AO: Salida analógica proporcional a la humedad detectada
• DO: Salida digital según el umbral configurado

Conexión con placa sensora MH-RD:

• Alimentación y señal mediante el conector de la placa sensora.

Compatibilidad

Compatible con:

• Arduino IDE.
• ESP32.
• ESP8266.
• Raspberry Pi (mediante conversor ADC para lectura analógica).
• Cualquier microcontrolador con entradas digitales o analógicas.

Aplicaciones

• Detección de lluvia.
• Sistemas de riego automático.
• Estaciones meteorológicas.
• Automatización de ventanas o toldos.
• Alarmas por presencia de agua.
• Control de invernaderos.
• Monitorización ambiental.
• Proyectos IoT.

Ventajas

• Fácil conexión y programación.
• Permite medir tanto presencia como intensidad aproximada de humedad.
• Salida analógica para lecturas más precisas.
• Salida digital para activación rápida de alarmas o actuadores.
• Compatible con las plataformas de desarrollo más utilizadas.
• Bajo coste y tamaño reducido.

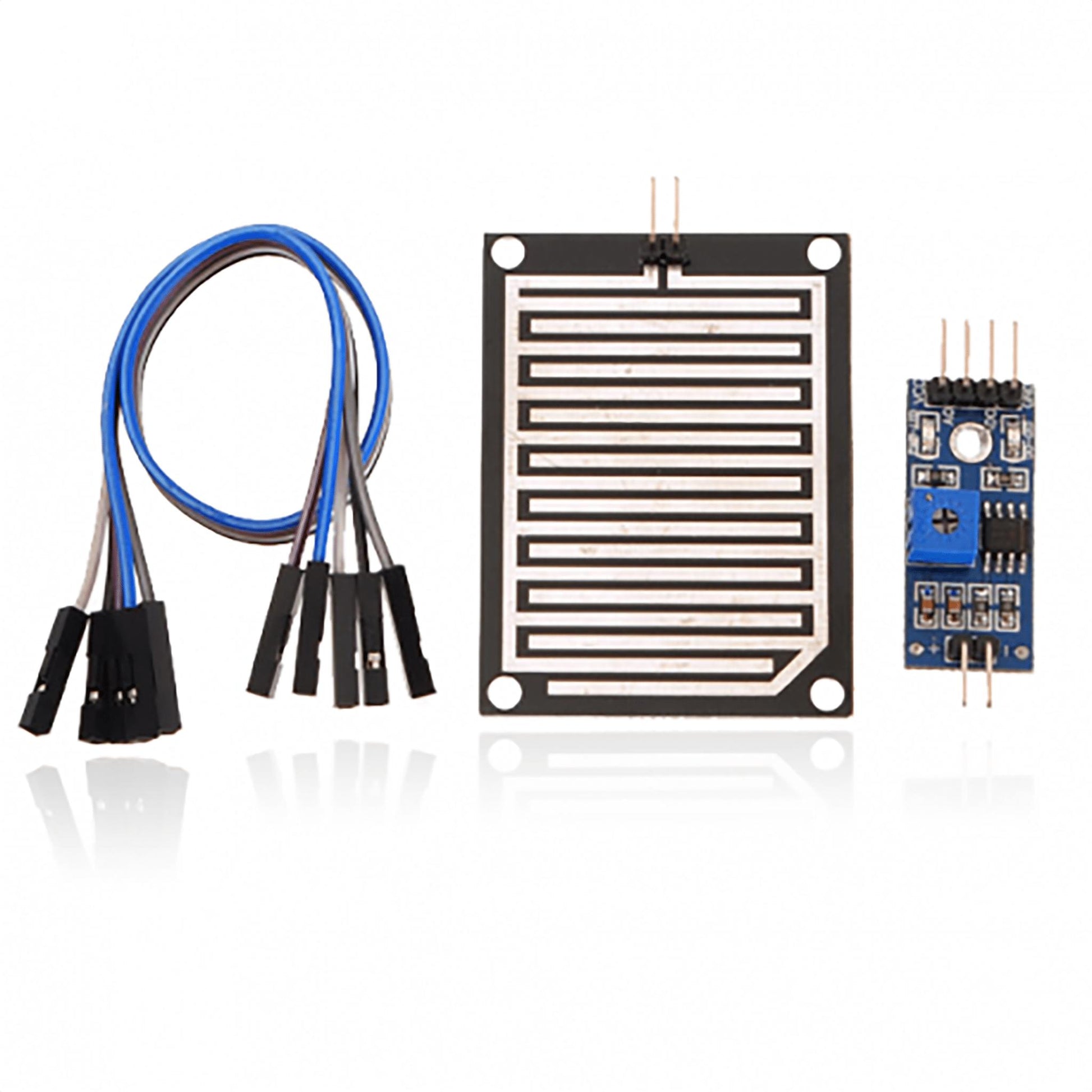

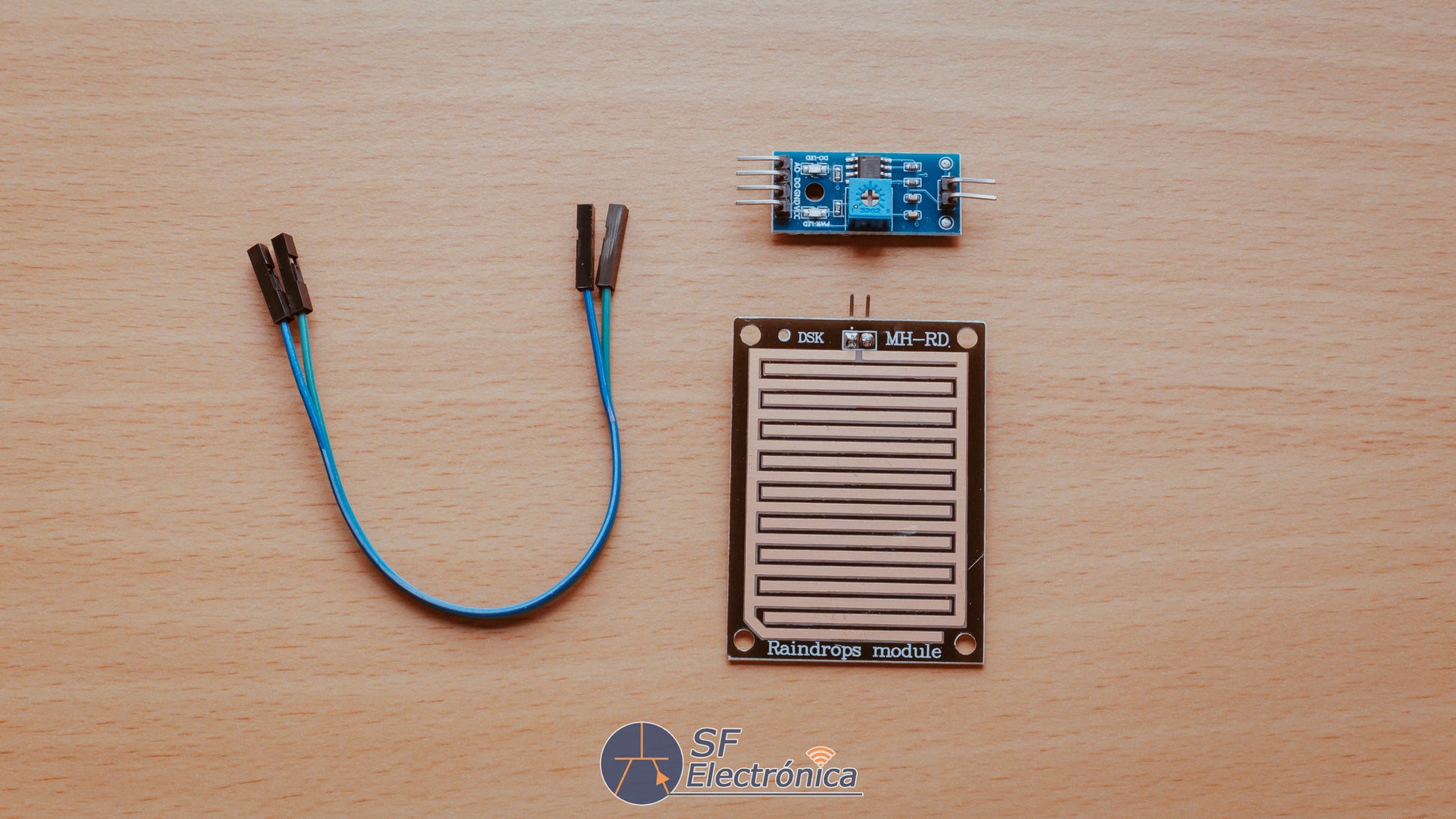

Contenido habitual del paquete:

• 1 × Placa sensora de lluvia MH-RD.
• 1 × Módulo controlador YL-38 con comparador LM393.
• No incluye cables Dupont ni placa Arduino/ESP32.

Nota: Este sensor detecta la presencia de agua sobre la superficie de medida; no distingue por sí mismo si la humedad procede de lluvia, condensación u otra fuente de agua.
