PLACA MICRODESARROLLO

• Medidas: 53,5mm x 77,7mm
• Conectores: Micro USB (5V) /  USB-C (5V) / DC (6.5V-16V)

-

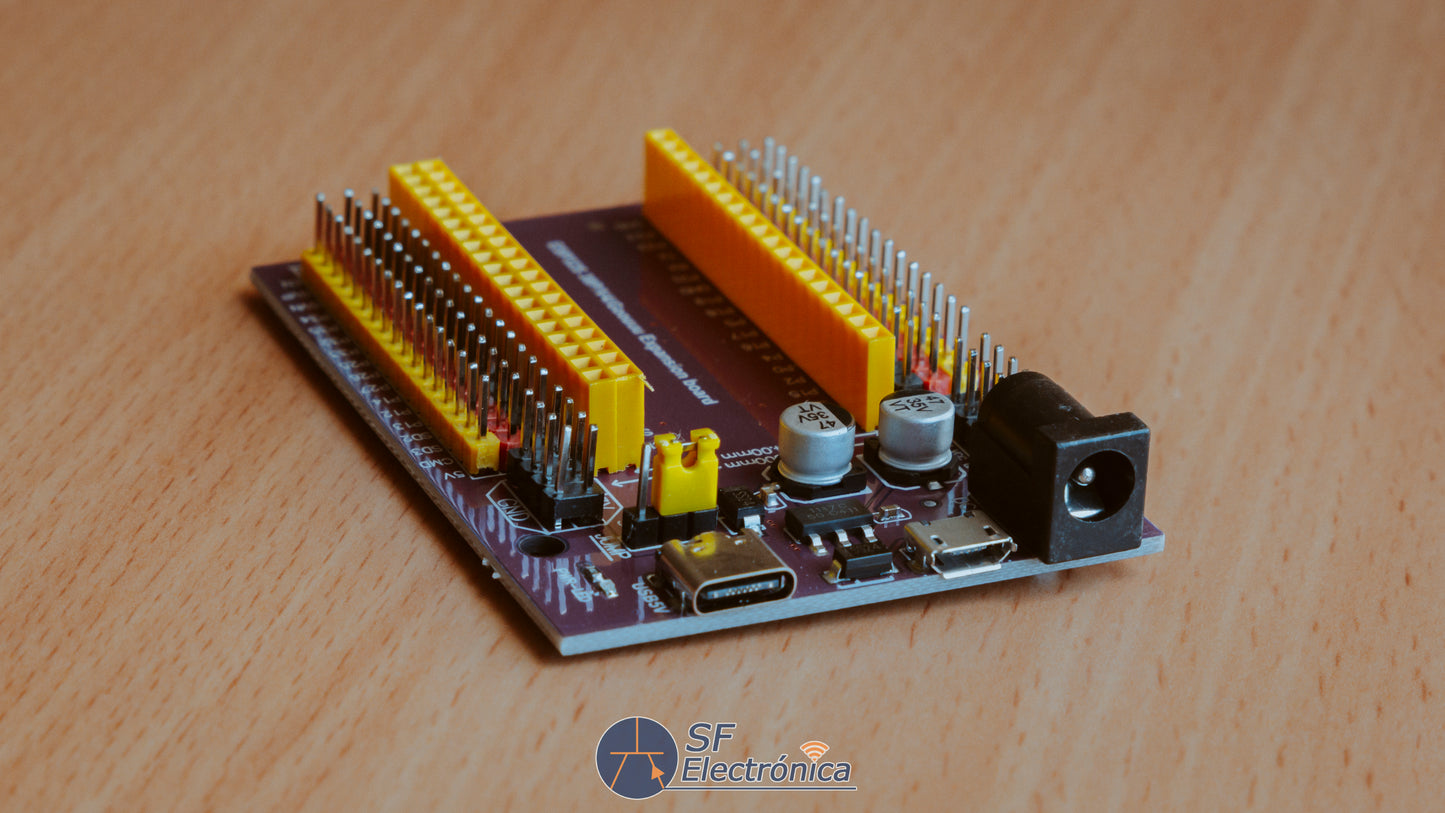

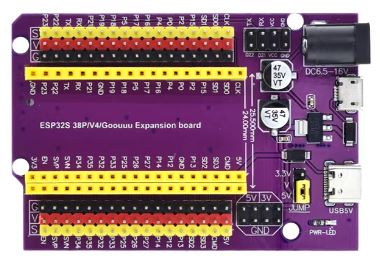

La ESP-38 es una placa de expansión diseñada para facilitar el desarrollo de proyectos con placas ESP32 de 38 pines. Convierte cada GPIO en un conector de tres pines (Señal, VCC y GND), simplificando la conexión de sensores, módulos y actuadores sin necesidad de realizar cableados complejos.

Características principales

• Compatible con placas de desarrollo ESP32 de 38 pines.
• Acceso individual a todos los GPIO mediante conectores S-V-G (Señal, Voltaje y Tierra).
• Ideal para conectar sensores y módulos sin utilizar protoboard.
• Distribución de pines claramente serigrafiada.
• Alimentación mediante diferentes opciones según la versión de la placa.
• Regulador de tensión integrado.
• LED indicador de alimentación.
• Diseño robusto con PCB de alta calidad.

Especificaciones técnicas

• Compatibilidad: ESP32 DevKit de 38 pines (formato estrecho).
• Conectores GPIO: 38 pines con salidas S-V-G.
• Tensión lógica: 3,3 V.
• Alimentación:
  • USB Tipo-C (según versión)
  • Micro USB (según versión)
  • Conector DC para alimentación externa (según versión)
• Voltaje de entrada por conector DC: 6,5 V – 16 V (en los modelos que incorporan esta entrada).
• Material de la PCB: FR-4 de doble cara.
• Indicador LED: Alimentación.
• Dimensiones aproximadas: 78 × 53 mm.

Ventajas

• Facilita la conexión rápida de sensores y actuadores.
• Cada GPIO dispone de alimentación y tierra junto al pin de señal.
• Reduce errores de cableado y mejora la organización del proyecto.
• Compatible con módulos de tres hilos utilizados en robótica y domótica.
• Perfecta para proyectos educativos, IoT y automatización.

Aplicaciones

• Prototipado rápido.
• Domótica.
• Internet de las Cosas (IoT).
• Robótica.
• Automatización.
• Sistemas de adquisición de datos.
• Desarrollo y pruebas con sensores digitales y analógicos.

Nota: Esta placa de expansión no incluye el módulo ESP32, únicamente la placa adaptadora para placas de desarrollo ESP32 de 38 pines. Antes de la compra, compruebe que el formato de su ESP32 es compatible con esta placa de expansión.
