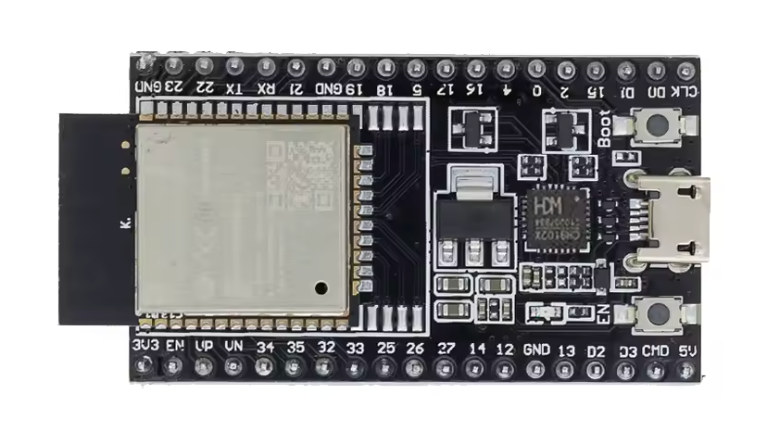

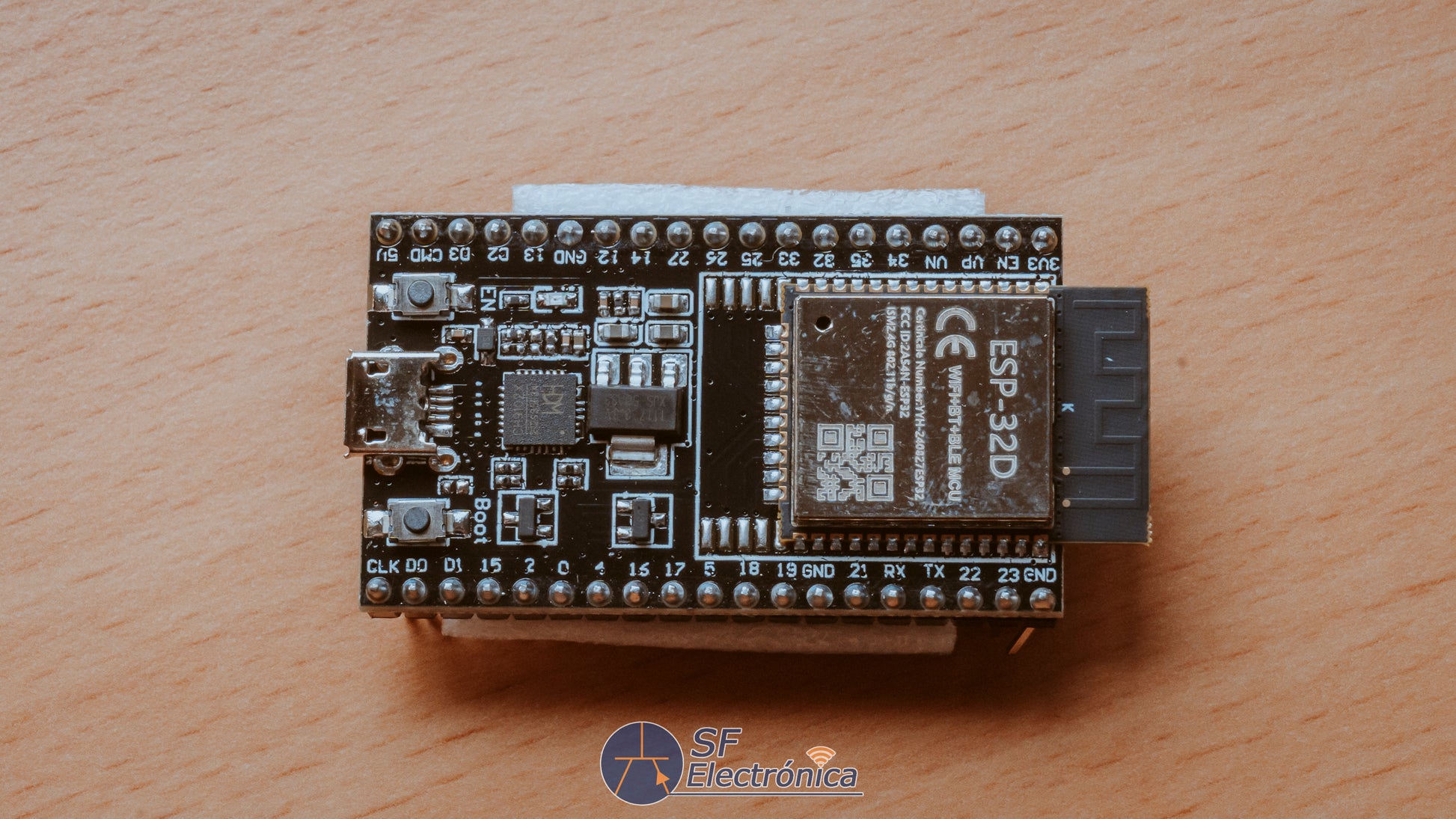

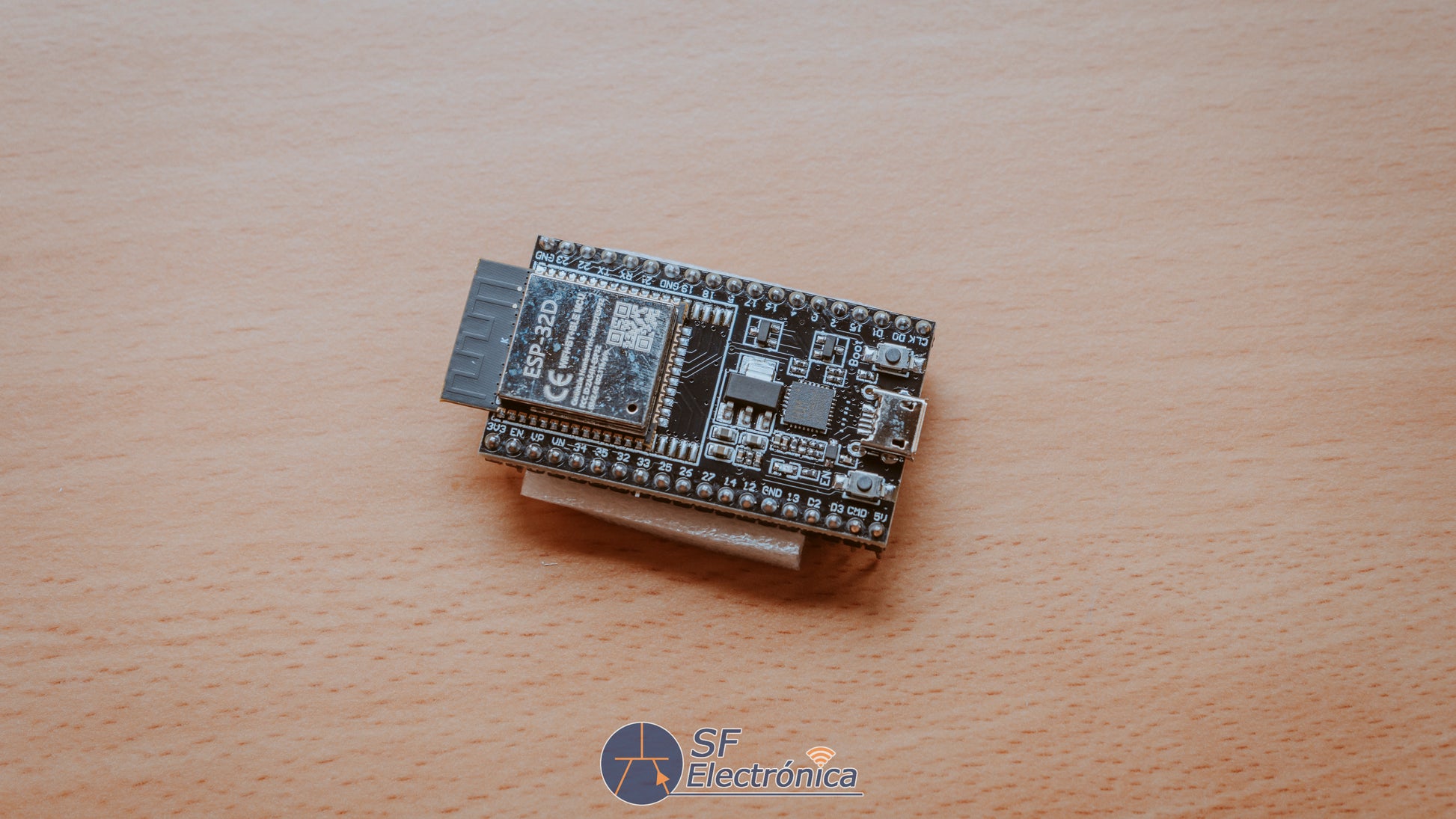

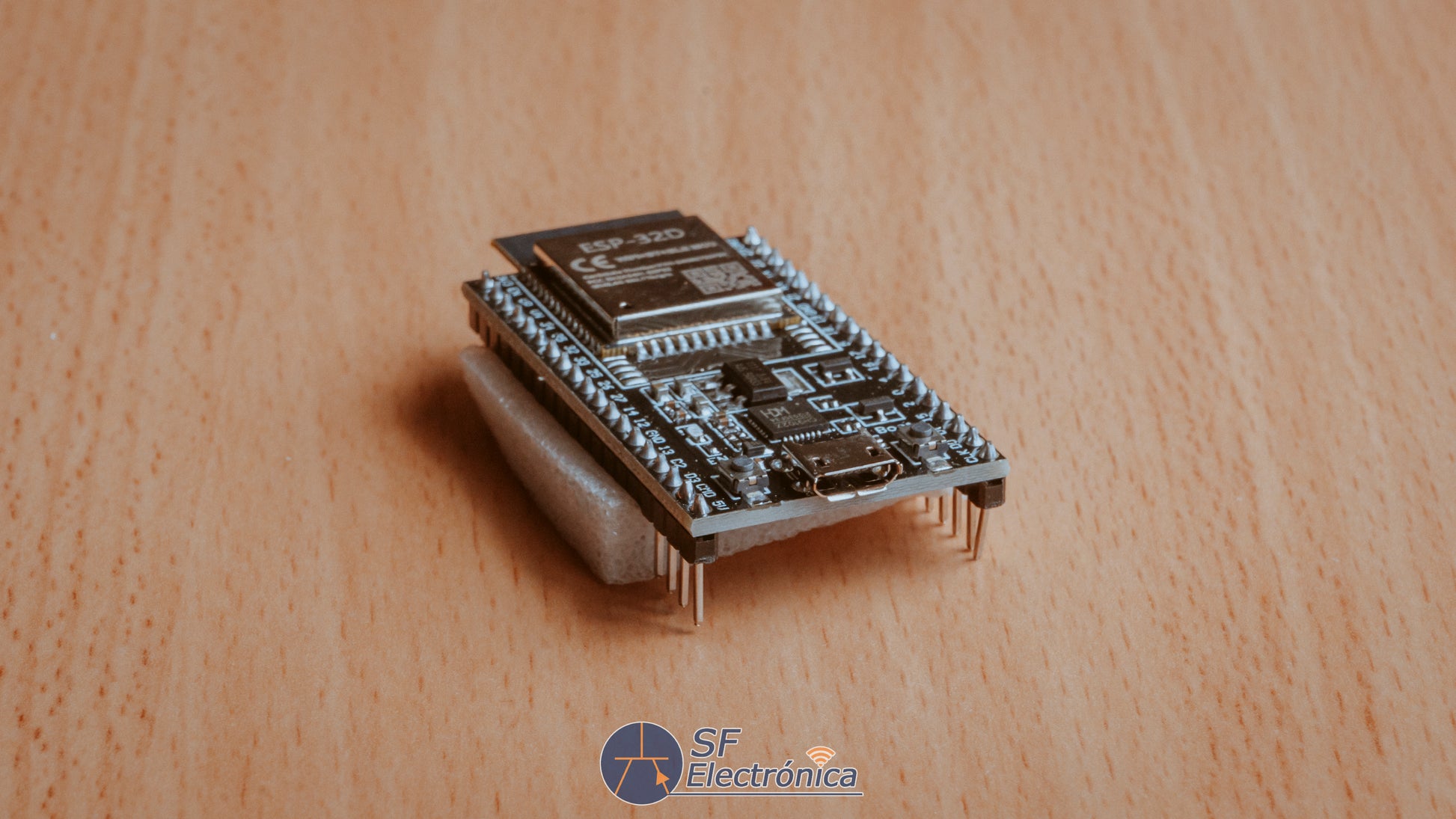

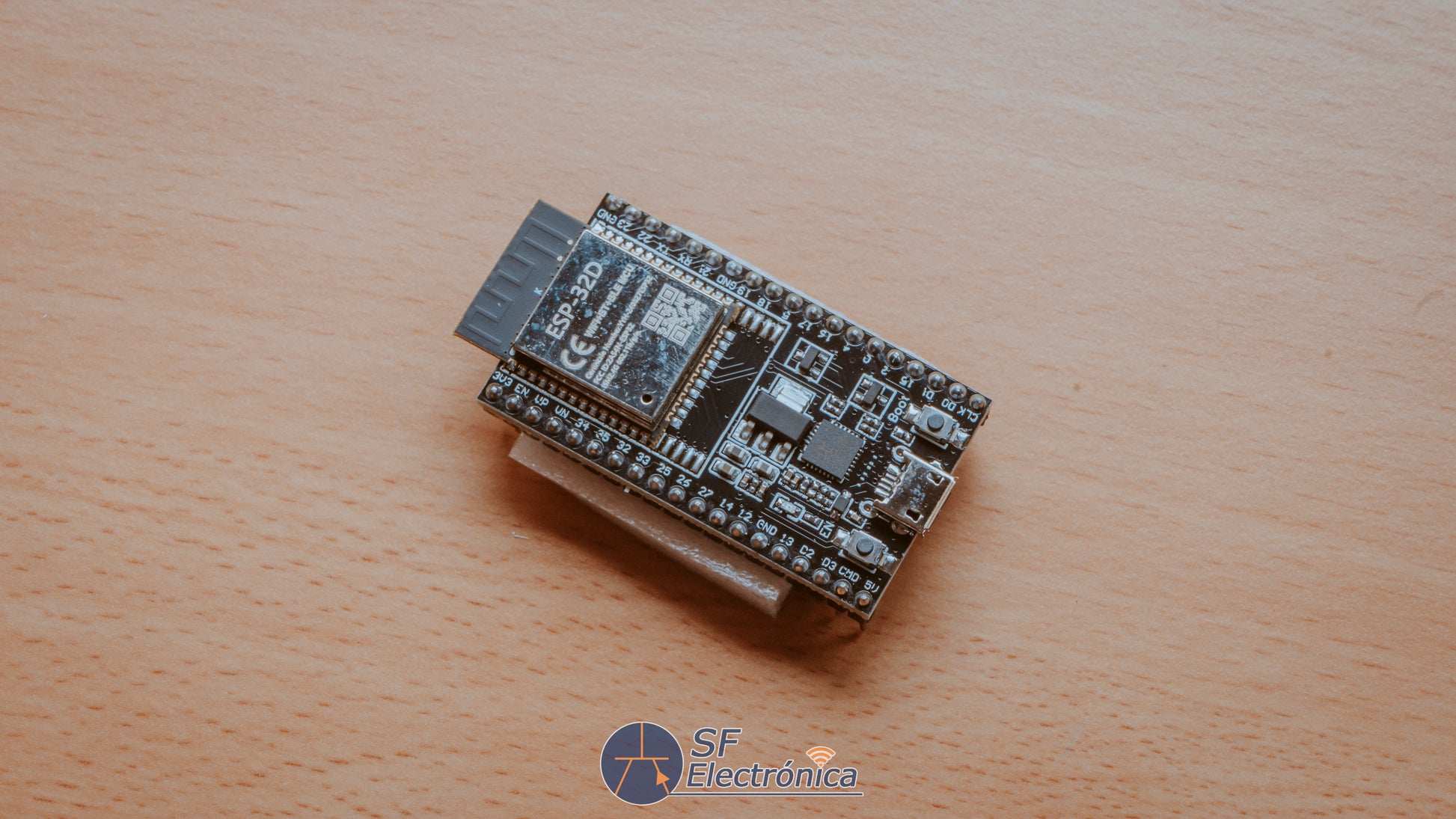

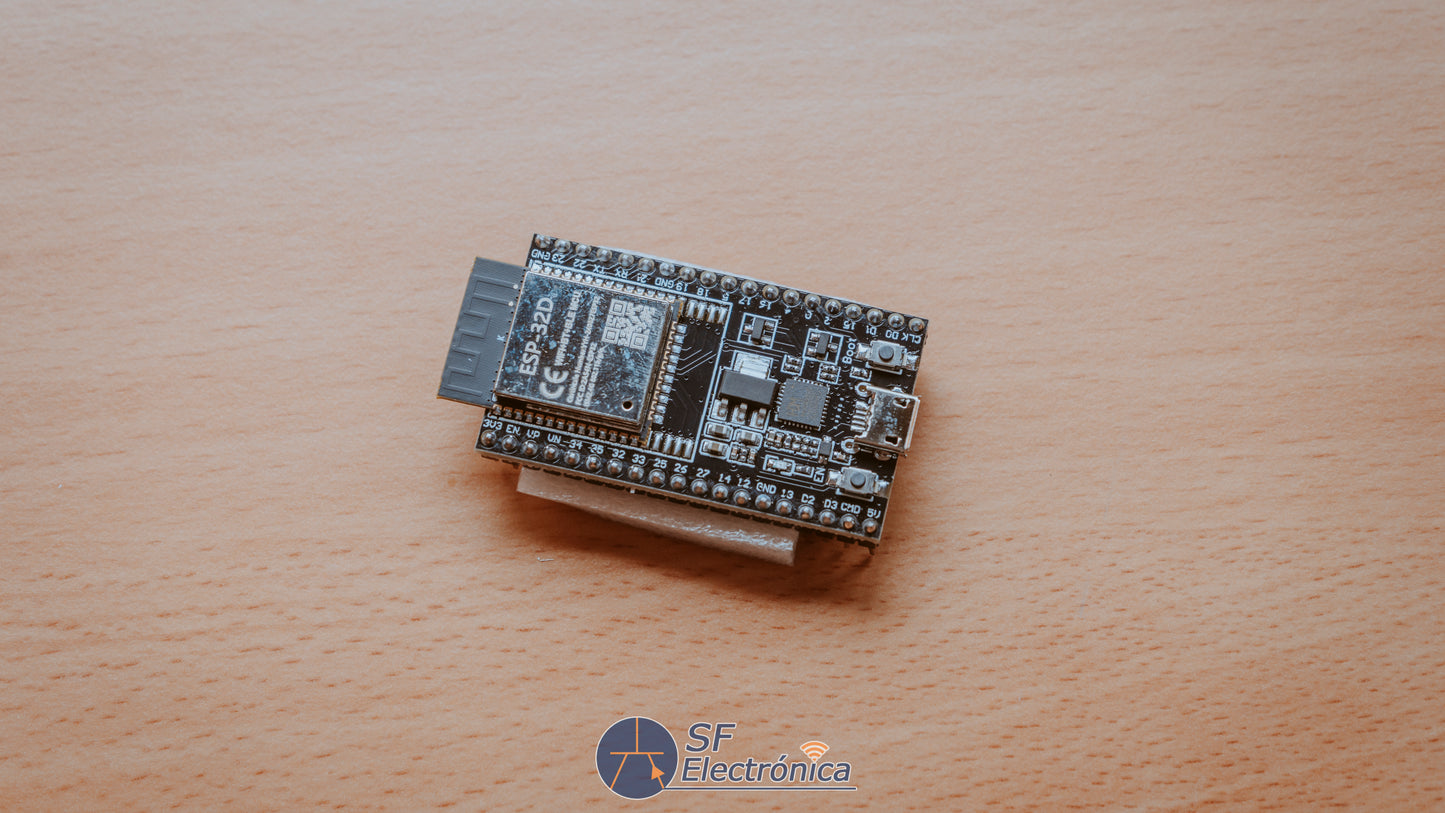

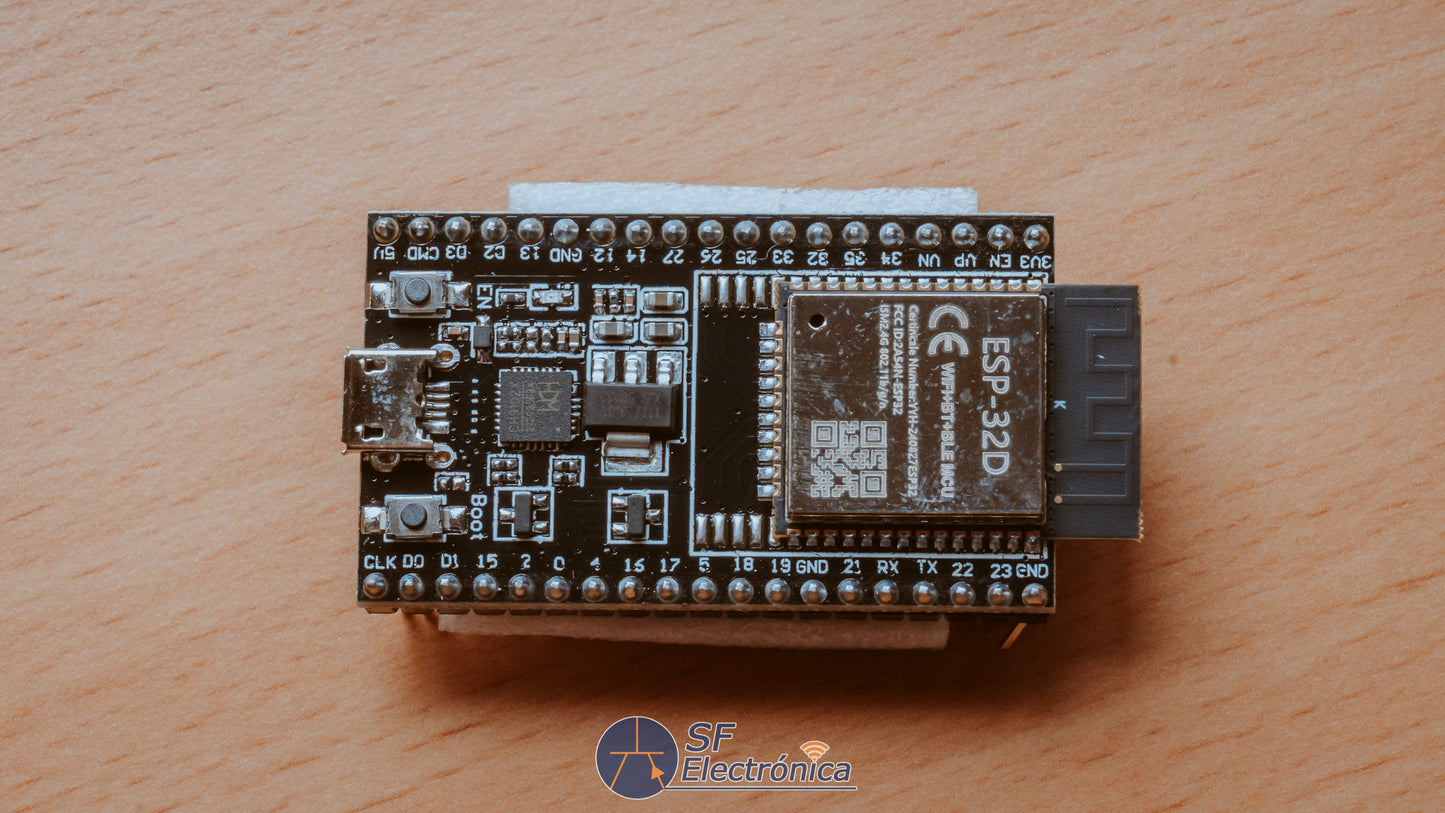

PLACA DESARROLLO ESP32D CH9102 38 PIN

-

El ESP32-WROOM-32D de 38 pines con CH9102 es una placa de desarrollo basada en el microcontrolador ESP32 de Espressif, diseñada para proyectos de Internet de las Cosas (IoT), automatización, robótica y sistemas embebidos. Incorpora conectividad inalámbrica Wi-Fi y Bluetooth, además de un conversor USB-Serie CH9102 para facilitar la programación desde el ordenador mediante el puerto Micro USB.

Características principales

• Basada en el módulo ESP32-WROOM-32D.
• Microcontrolador ESP32-D0WD de doble núcleo.
• Procesador Xtensa® LX6 de 32 bits.
• Frecuencia de funcionamiento de hasta 240 MHz.
• Conectividad inalámbrica integrada:
  • Wi-Fi 2,4 GHz IEEE 802.11 b/g/n
  • Bluetooth 4.2 BR/EDR + BLE
• Memoria Flash integrada de 4 MB.
• Conversor USB a UART CH9102 para programación y comunicación serie.
• Puerto Micro USB para alimentación y carga de firmware.
• Antena Wi-Fi integrada en PCB.
• 38 pines de expansión GPIO.
• Botón BOOT para modo programación.
• Botón EN/RESET para reinicio.
• Regulador de tensión integrado de 3,3 V.

Especificaciones técnicas

• Modelo: ESP32-WROOM-32D 38 Pin CH9102
• Microcontrolador: ESP32-D0WD
• CPU: Xtensa Dual-Core LX6 32 bits
• Frecuencia CPU: Hasta 240 MHz
• Memoria Flash: 4 MB
• Memoria SRAM: 520 KB
• Wi-Fi: IEEE 802.11 b/g/n (2,4 GHz)
• Bluetooth: Bluetooth v4.2 Classic + BLE
• Antena: Integrada en PCB
• Chip USB-Serie: CH9102
• Conector USB: Micro USB
• Tensión de funcionamiento: 3,3 V
• Alimentación por USB: 5 V
• Entrada VIN: Compatible con alimentación externa según diseño de la placa
• Número de pines: 38
• Paso de pines: 2,54 mm
• Temperatura de funcionamiento aproximada: -40 °C a +85 °C

Interfaces disponibles

• GPIO digitales.
• ADC de 12 bits.
• DAC.
• UART.
• SPI.
• I²C.
• I²S.
• PWM.
• SDIO.
• Sensor táctil capacitivo.
• Sensor Hall integrado.

Pines de conexión

La placa dispone de conectores laterales con acceso a:

• Entradas y salidas digitales GPIO.
• Alimentación:
  • 3,3 V.
  • 5 V/VIN.
  • GND.
• Interfaces de comunicación:
  • UART.
  • I²C.
  • SPI.
  • I²S.

Compatibilidad

Compatible con:

• Arduino IDE
• ESP-IDF
• PlatformIO
• MicroPython
• ESPHome

Aplicaciones

• Internet de las Cosas (IoT).
• Domótica inteligente.
• Control remoto mediante Wi-Fi.
• Automatización industrial.
• Robótica.
• Monitorización mediante sensores.
• Sistemas inalámbricos de adquisición de datos.
• Proyectos educativos y prototipos electrónicos.

Ventajas

• Alto rendimiento gracias al procesador de doble núcleo.
• Wi-Fi y Bluetooth integrados en la propia placa.
• Gran cantidad de entradas/salidas para conectar periféricos.
• Programación sencilla mediante USB.
• Compatible con una amplia variedad de sensores y módulos.
• Formato de 38 pines ideal para proyectos con múltiples conexiones.

Contenido habitual del paquete:

• 1 × Placa de desarrollo ESP32-WROOM-32D CH9102 de 38 pines.
• No incluye cable Micro USB
