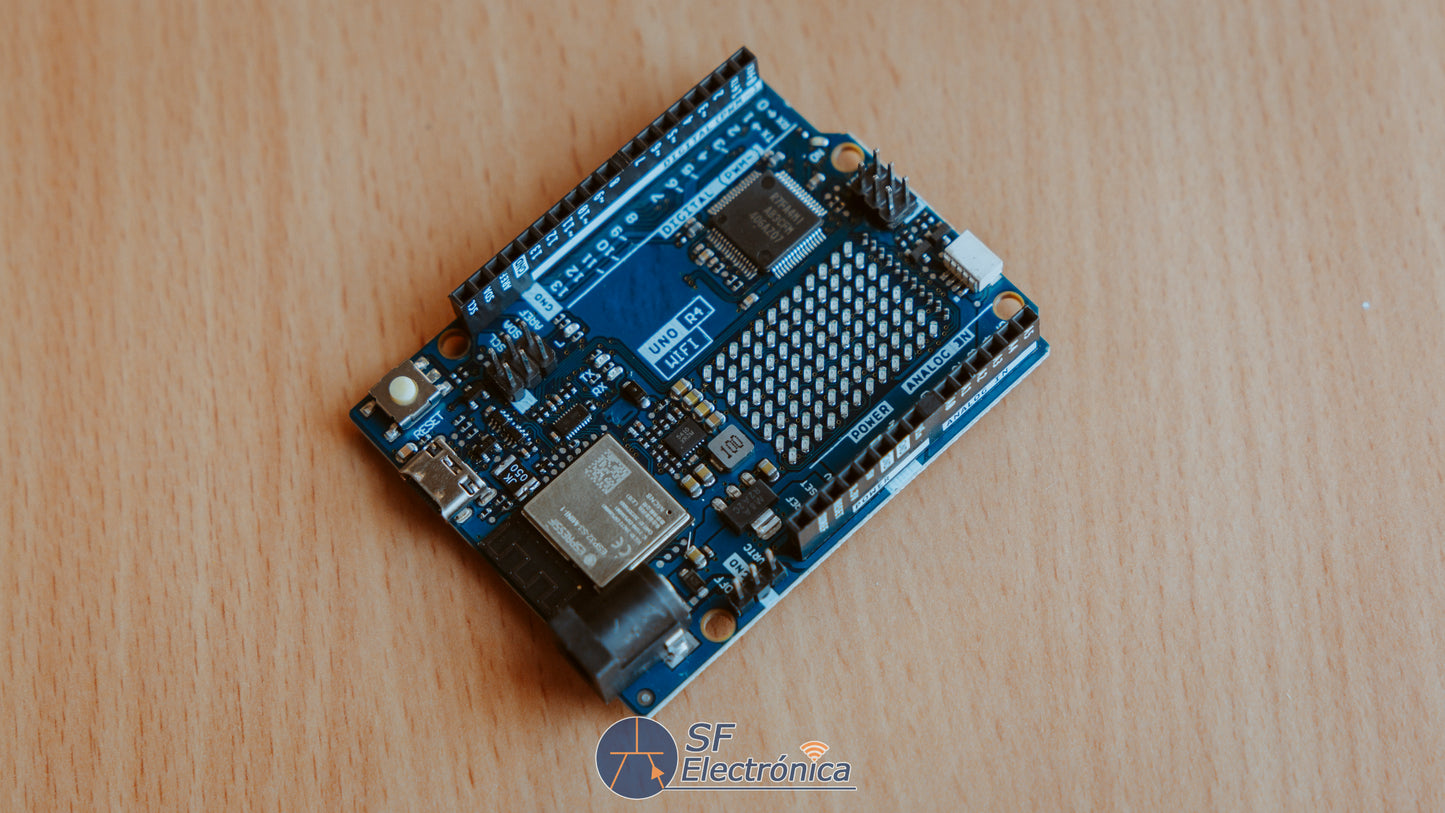

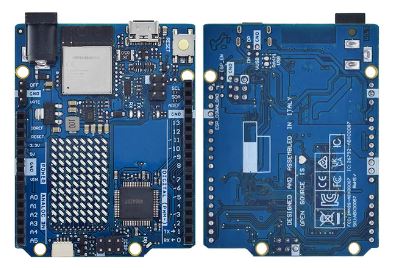

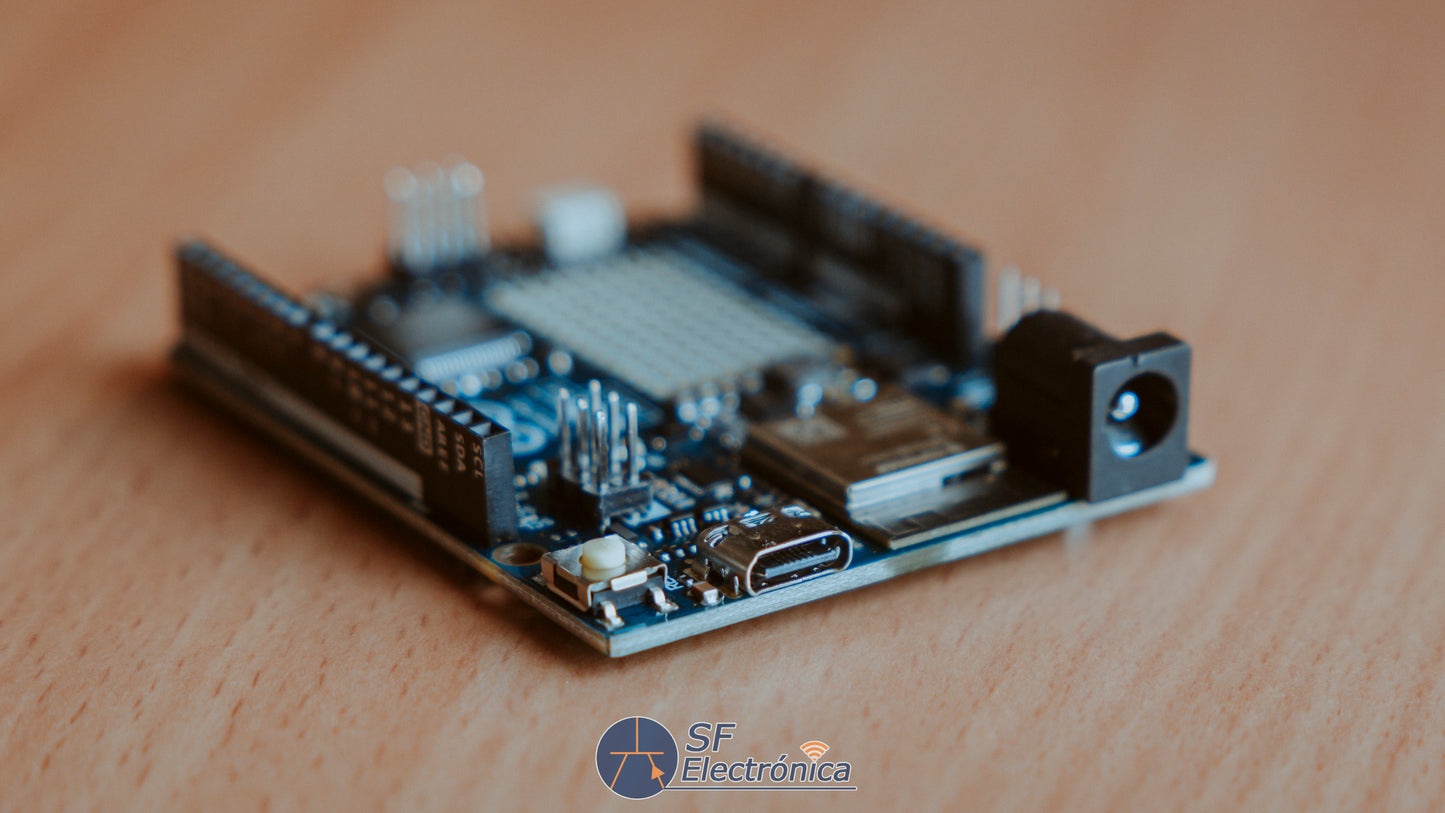

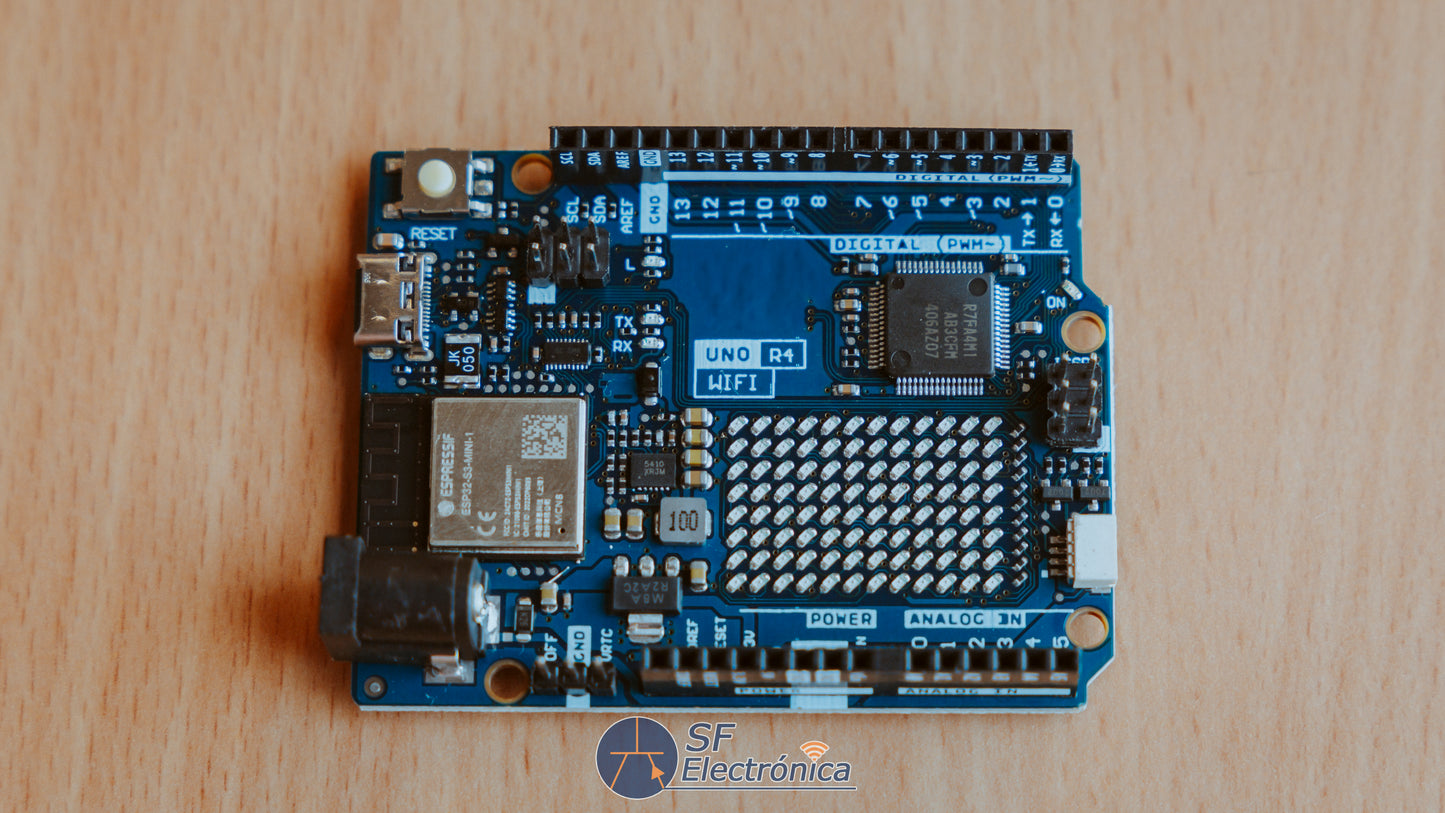

PLACA COMPATIBLE PARA ARDUINO UNO R4 WIFI

Módulo compatible para Arduino UNO R4 con conector USB-C

Wi-Fi

Referencia: ARD-M042

*No incluye cable

-

Chip: Renesas RA4M1 (brazo)
Pin de E/S digital: Tipo-C
Pin de entrada analógica: 14
12C: 1
SPI: 1
PUEDE: 1
UART: 4
Núcleo principal: 48 MHZ
ESP32-S3: Ninguno
RA4M1:256KB Flash/ 32KB RAM
ESP32-S3: Ninguno
Voltaje: 5V

Procesador: Renesas RA4M7
Memoria estática de acceso aleatorio: 32K
Almacenamiento FLASH 256K
Puerto USB: Tipo-C
Voltaje: 24V

Procesador: Amm cortex M4SRAM
Almacenamiento: 256KB Flash/32KB
Voltaje de funcionamiento: 5V
Voltaje de entrada: 4 ~ 18V
Reloj reciente: 48MHZ
Puerto de programación: USB-C

Conexiones adicionales:
Número l0 Número DE PUERTOS: 14
Número de interfaces PWM: 6
Número de interfaces ADC: 6
Número de interfaces DAC: 1(12 bits)
Número de interfaces SPl: 1
2C Número de interfaces: 1
Número de interfaces CAN: 1

-

El módulo compatible para Arduino UNO R4 WiFi es una placa de desarrollo con formato Arduino UNO que incorpora conectividad inalámbrica Wi-Fi y Bluetooth, permitiendo crear proyectos IoT y aplicaciones conectadas a internet. Dispone de conector USB-C para programación y alimentación, manteniendo la compatibilidad con el ecosistema Arduino UNO.

Características principales

• Compatible con formato Arduino UNO R4 WiFi.
• Microcontrolador principal Renesas RA4M1 (ARM Cortex-M4).
• Módulo inalámbrico integrado ESP32-S3 para conectividad Wi-Fi y Bluetooth.
• Conectividad:
  • Wi-Fi 2,4 GHz
  • Bluetooth Low Energy (BLE)
• Puerto USB Tipo-C para programación y alimentación.
• Compatible con Arduino IDE.
• Compatible con Arduino IoT Cloud.
• Formato estándar UNO para utilizar shields compatibles.
• Matriz LED integrada de 12 × 8 LEDs rojos (según versión).
• Conector Qwiic / I²C para conexión rápida de módulos compatibles.

Especificaciones técnicas

• Modelo: Compatible Arduino UNO R4 WiFi
• Microcontrolador principal: Renesas RA4M1
• Arquitectura: ARM Cortex-M4 de 32 bits
• Frecuencia CPU: 48 MHz
• Memoria Flash: 256 KB
• Memoria SRAM: 32 KB
• Módulo inalámbrico: ESP32-S3
• Frecuencia ESP32-S3: Hasta 240 MHz
• Wi-Fi: IEEE 802.11 b/g/n (2,4 GHz)
• Bluetooth: Bluetooth 5 LE
• Conector USB: USB-C
• Tensión de funcionamiento: 5 V
• Entrada de alimentación: 6 - 24 V (según versión)
• Antena: Integrada en PCB

Entradas y salidas

• Pines digitales: 14
• Entradas analógicas: 6
• Salidas PWM: 6
• DAC: 1 canal de 12 bits
• Interfaz UART
• Interfaz I²C
• Interfaz SPI
• CAN Bus integrado
• Conector Qwiic para periféricos I²C

Compatibilidad

Compatible con:

• Arduino IDE
• Arduino Cloud
• PlatformIO
• Librerías del ecosistema Arduino UNO
• Shields compatibles con formato UNO

Aplicaciones

• Internet de las Cosas (IoT)
• Domótica inteligente
• Automatización industrial
• Control remoto mediante Wi-Fi
• Monitorización de sensores
• Robótica
• Sistemas conectados a la nube
• Prototipos electrónicos avanzados

Ventajas

• Mantiene la compatibilidad del formato Arduino UNO con mayor potencia de procesamiento.
• Añade conectividad Wi-Fi y Bluetooth sin módulos externos.
• Conector USB-C moderno para una conexión más sencilla.
• Mayor capacidad de memoria y velocidad respecto a placas Arduino UNO tradicionales.
• Ideal para proyectos IoT y aplicaciones inalámbricas.
