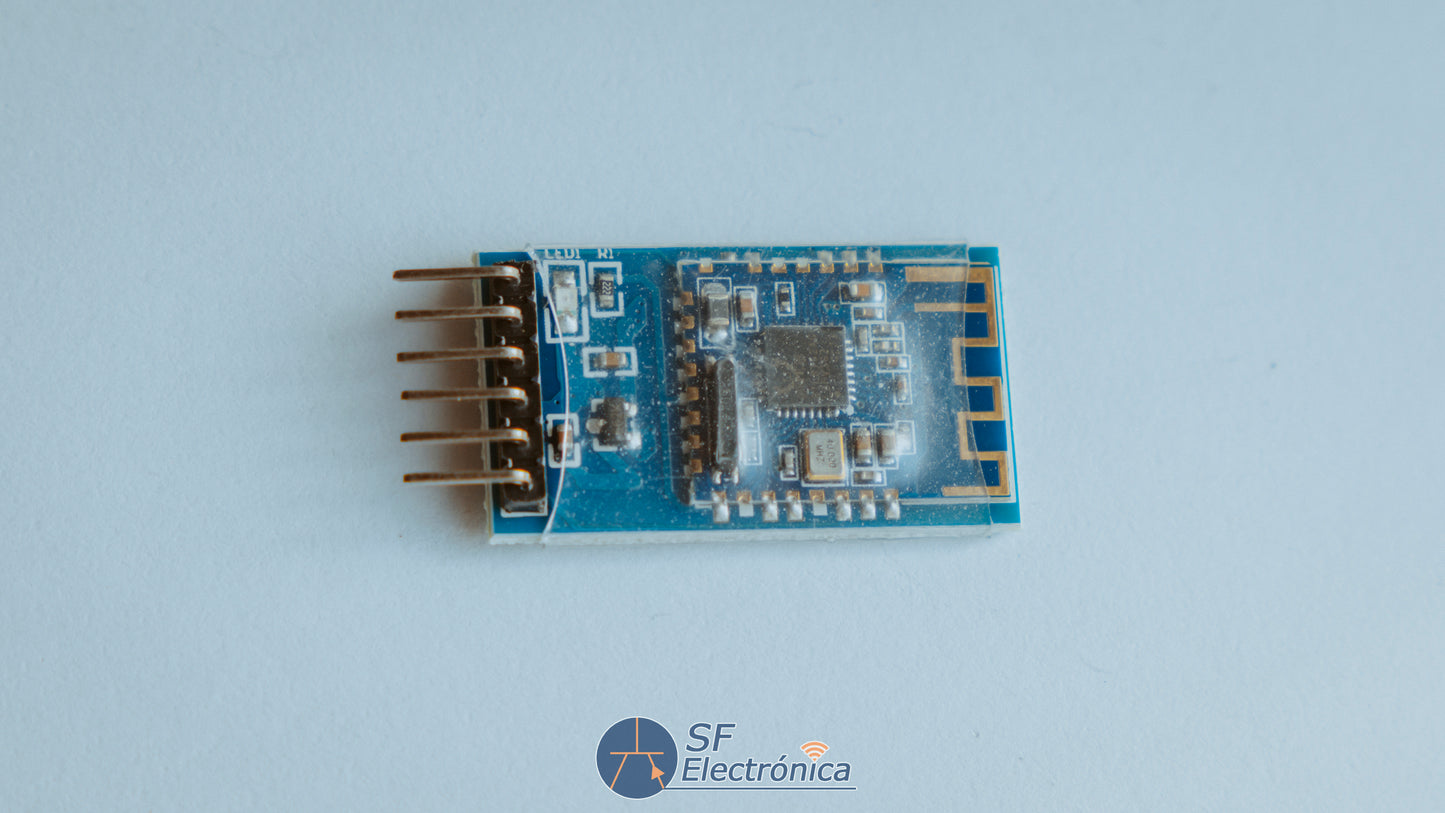

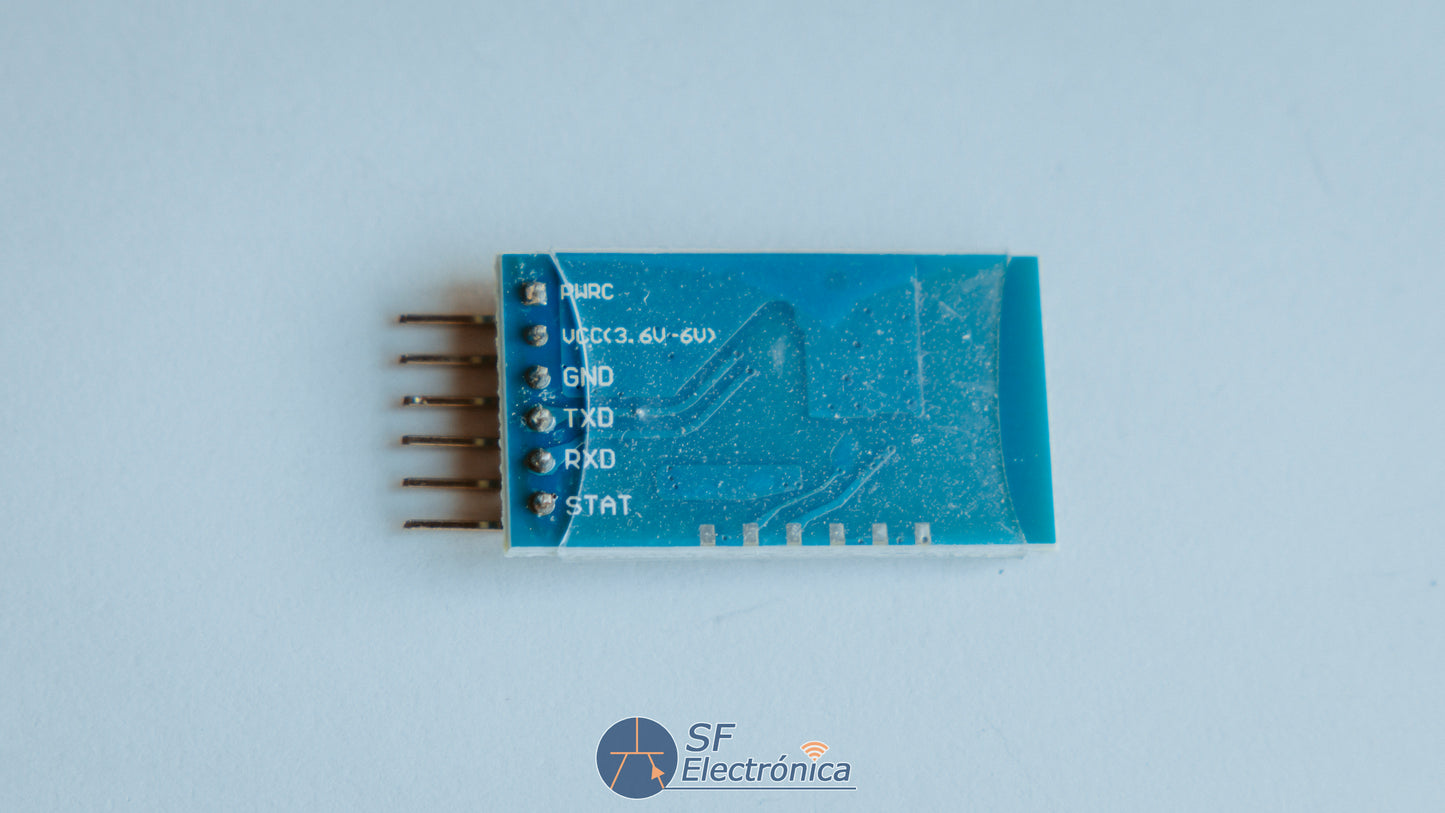

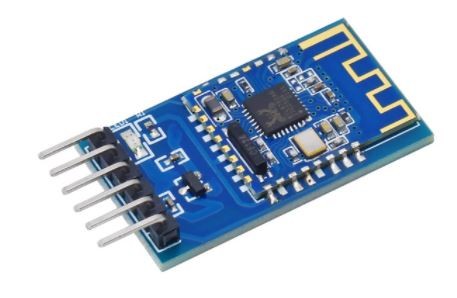

Módulo Bluetooth 4,2 - CC2541

2,4G

Interfaz BLE IIC I2C UART,

Compatible con Airsync

Compatible para Arduino

Referencia: JDY-16

Descripción:

La versión JDY-16 admite (WeChat, APP, Android) transparente, IO, RTC, PWM y otras funciones

1. La transmisión transparente de alta velocidad BLE admite comunicación de velocidad de 8K Bytes

2. Envía y recibe datos sin límite de bytes, admite una velocidad de transmisión de 115200 baudios, a menudo envía y recibe datos.

3. Admite 3 modos de trabajo

4. Soporte (puerto serie, IO, APP) despertador en suspensión

5. Admite Wechat Airsync, Wechat applet y comunicación con aplicaciones.

6. Admite control de puerto IO de 4 canales

7. Soporta reloj RTC de alta precisión

8. PWM admite la función (se puede controlar por UART, IIC, APP, etc.)

9. Admite los modos de comunicación UART e IIC, por defecto a la comunicación UART.

Parámetros técnicos:

1. Puerto serie de transmisión y recepción sin límite de bytes durante una transmisión transparente.

2. Distancia de comunicación efectiva dentro de 80 metros

3. Temperatura de trabajo: -40 ~ + 80 °C

4. Velocidad de comunicación 8k Bytes por segundo

5. Soporta el modo de comunicación UART e IIC

6. Voltaje de funcionamiento: 1,8-3,3 V

Configuración de parámetros por defecto de fábrica:

1. Método de comunicación: UART (Seleccionar pin es izquierda flotante).

2. Velocidad en baudios del puerto serie: 9600 (AT + BAUD4)

3. Modo de suspensión: encendido y apagado, conexión despertador (AT + STARTEN1).

4. Nombre de transmisión: JDY-16 (AT + NAMEJDY-16)

5. Intervalo de transmisión: 200MS (AT + ADVIN2)

6. Modo maestro-esclavo: Transmisión de paso (AT + HOSTEN0)

7. Estado de salida: el estado conectado o desconectado sale del puerto serie (AT + ENLOG1).

8. pin de indicador LED de difusión encendido (AT + ALED1)
