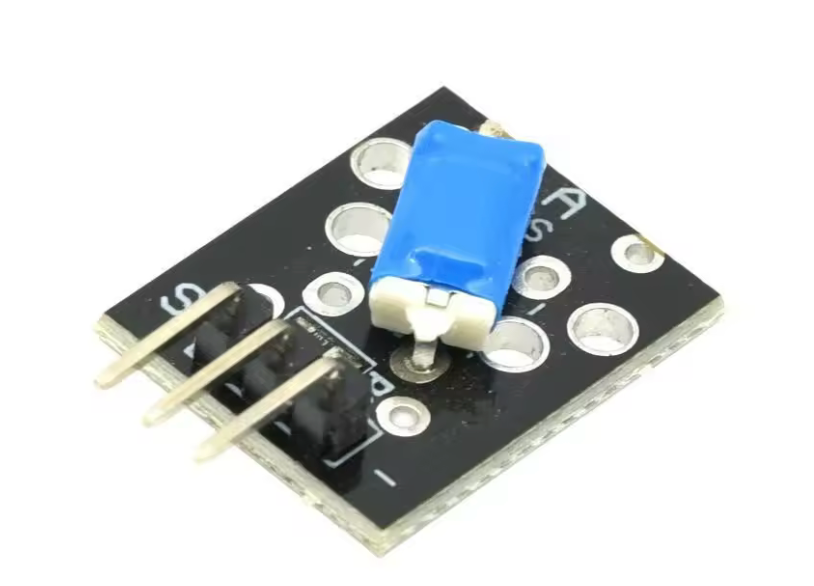

MODULO SENSOR INCLINACION

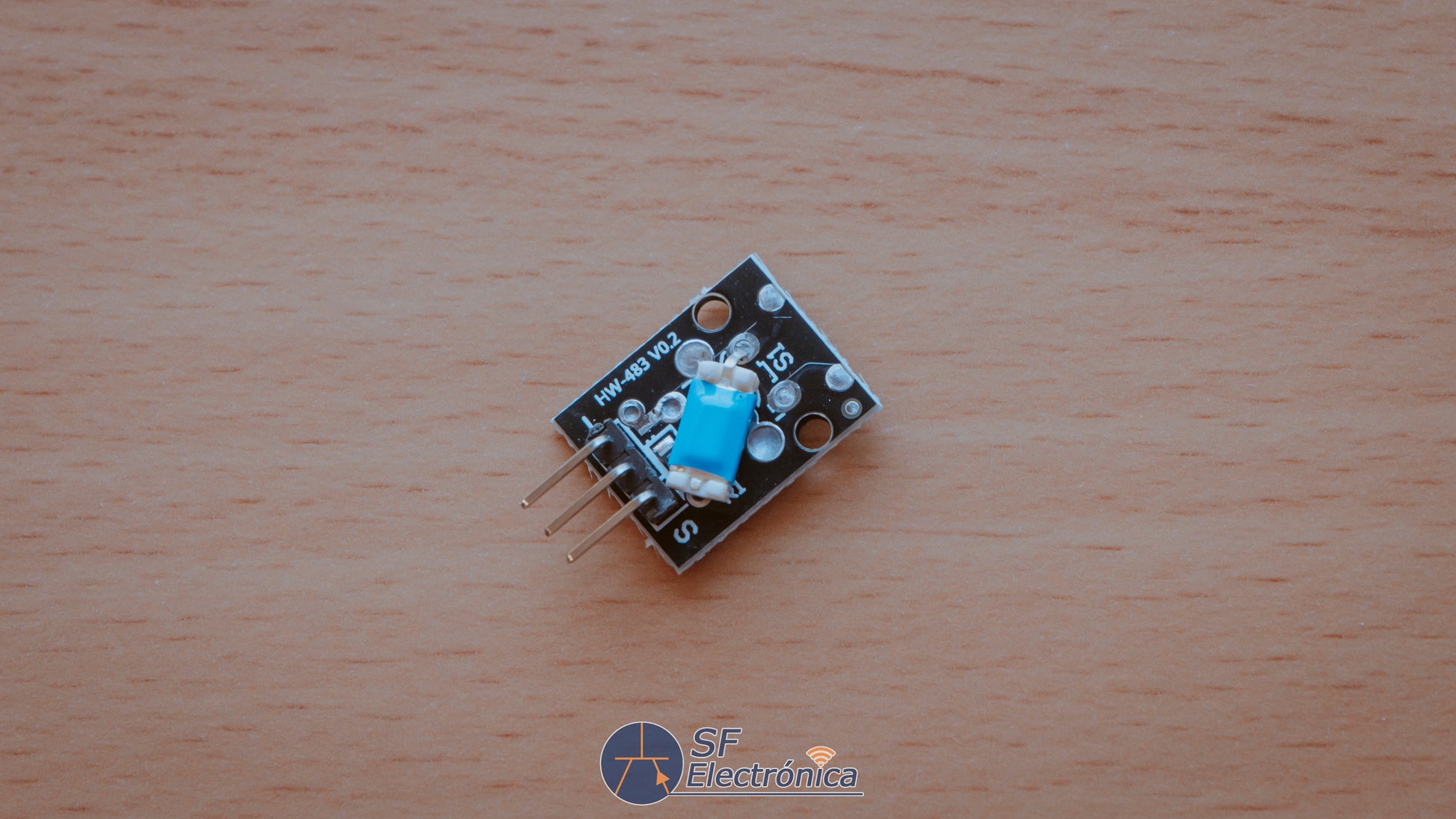

Módulo sensor interruptor de inclinación

Referencia: KY-020

-

El KY-020 es un módulo sensor de inclinación (Tilt Switch) diseñado para detectar cambios de orientación, movimiento o vibraciones. Utiliza un interruptor interno de bola metálica que abre o cierra el circuito cuando el módulo cambia de posición, proporcionando una señal digital que puede ser interpretada fácilmente por microcontroladores como Arduino, ESP32, ESP8266 o Raspberry Pi.

Características principales

• Sensor de inclinación mediante interruptor de bola metálica.
• Detecta cambios de posición, inclinación y vibraciones.
• Salida de señal digital ON/OFF.
• Funcionamiento sencillo, sin necesidad de programación compleja.
• Compatible con placas de desarrollo:
  • Arduino.
  • ESP32.
  • ESP8266.
  • Raspberry Pi.
  • Otros microcontroladores.
• Incorpora resistencia de polarización de 10 kΩ.
• LED indicador de estado integrado.
• Tamaño compacto para integración en prototipos electrónicos.

Especificaciones técnicas

• Referencia: KY-020
• Tipo de sensor: Interruptor de inclinación (Tilt Switch)
• Principio de funcionamiento: Contacto mecánico mediante bola metálica interna.
• Tensión de funcionamiento: 3,3 V - 5 V DC
• Tipo de salida: Digital (HIGH / LOW)
• Corriente de funcionamiento: Bajo consumo
• Resistencia integrada: 10 kΩ
• Sensor interno: Interruptor de bola bidireccional
• Dimensiones aproximadas: 19 × 15 × 5 mm
• Temperatura de funcionamiento aproximada: -25 °C a +105 °C (según interruptor utilizado)

Pines de conexión

El módulo dispone de 3 pines:

• S (Signal): Salida digital de señal.
• + (VCC): Alimentación positiva (3,3 V - 5 V).
• - (GND): Tierra.

Funcionamiento

Cuando el módulo permanece en una posición estable, la bola metálica interna mantiene el interruptor en un estado determinado. Al inclinar o mover el sensor, la bola cambia de posición y modifica el estado del contacto eléctrico, generando una señal digital que puede ser detectada por el microcontrolador.

Nota: El KY-020 no mide el ángulo exacto de inclinación; únicamente detecta si se ha producido un cambio de posición que active o desactive el interruptor.

Compatibilidad

Compatible con:

• Arduino UNO / Nano / Mega.
• ESP32.
• ESP8266.
• Raspberry Pi.
• Microcontroladores con entradas digitales.

Aplicaciones

• Detección de inclinación.
• Alarmas antirrobo o de movimiento.
• Sistemas de seguridad.
• Detección de golpes o vibraciones.
• Robots y vehículos inteligentes.
• Proyectos educativos.
• Automatización y domótica.
• Sensores de orientación para dispositivos portátiles.

Ventajas

• Fácil conexión y programación.
• No requiere componentes externos adicionales.
• Bajo consumo energético.
• Tamaño reducido.
• Ideal para proyectos de detección de movimiento básicos.
• Compatible con las plataformas electrónicas más utilizadas.

Contenido habitual del paquete:

• 1 × Módulo sensor interruptor de inclinación KY-020.
• No incluye placa Arduino/ESP32 ni cables de conexión.
