MODULO SENSOR CORRIENTE Y POTENCIA INA219 MCU-219 I2C BIDIRECCIONAL

Módulo sensor de corriente y potencia INA219 MCU-219 I2C bidireccional

Referencia: MCU-219

-

El MCU-219 (INA219) es un módulo de monitorización de corriente, tensión y potencia basado en el circuito integrado INA219, diseñado para medir el consumo eléctrico de dispositivos y sistemas electrónicos. Utiliza comunicación I²C, permitiendo conectarlo fácilmente a placas como Arduino, ESP32, ESP8266, Raspberry Pi y otros microcontroladores. Es capaz de medir corriente en ambos sentidos (carga y descarga), por lo que resulta ideal para sistemas alimentados por baterías.

Características principales

• Sensor digital de corriente, tensión y potencia.
• Basado en el chip INA219.
• Comunicación mediante bus I²C.
• Medición de corriente bidireccional.
• Conversión analógica-digital integrada de 12 bits.
• Monitorización en tiempo real de:
  • Voltaje.
  • Corriente.
  • Potencia.
• Resistencia shunt integrada para medición de corriente.
• Alta precisión y bajo consumo.
• Pines de conexión estándar para facilitar el montaje.
• Dirección I²C configurable para conectar varios módulos en el mismo bus.

Especificaciones técnicas

• Referencia: MCU-219
• Chip principal: INA219
• Interfaz: I²C / SMBus
• Resolución ADC: 12 bits
• Tensión de alimentación: 3 V - 5,5 V DC
• Tensión máxima de medición del bus: 0 - 26 V DC
• Rango de corriente: hasta aproximadamente ±3,2 A (según resistencia shunt y configuración)
• Medición de potencia: Sí
• Medición bidireccional: Sí
• Número de direcciones I²C configurables: Hasta 16 direcciones
• Consumo del módulo: Bajo consumo (aprox. 1 mA del integrado)
• Temperatura de funcionamiento del chip: -40 °C a +125 °C

Pines de conexión

• VCC: Alimentación positiva (3,3 V o 5 V)
• GND: Tierra
• SDA: Línea de datos I²C
• SCL: Línea de reloj I²C
• VIN+: Entrada positiva de alimentación/carga
• VIN-: Salida hacia la carga

Funciones de medición

El módulo permite obtener mediante software:

• Tensión del sistema (V).
• Corriente consumida o generada (A).
• Potencia eléctrica (W).
• Energía consumida mediante cálculo acumulativo.

Compatibilidad

Compatible con:

• Arduino UNO / Mega / Nano.
• ESP32.
• ESP8266.
• Raspberry Pi.
• STM32.
• Otros microcontroladores con interfaz I²C.

Aplicaciones

• Monitorización del consumo energético.
• Medidores de batería.
• Sistemas solares y cargadores.
• Proyectos IoT de bajo consumo.
• Control energético en dispositivos portátiles.
• Robótica.
• Automatización industrial.
• Análisis de consumo de motores y actuadores.

Ventajas

• Medición digital precisa sin necesidad de entradas analógicas del microcontrolador.
• Comunicación sencilla mediante solo dos líneas I²C.
• Permite medir corriente en ambos sentidos.
• Compatible con sistemas de alimentación de hasta 26 V.
• Ideal para proyectos donde se necesita conocer el consumo real de un dispositivo.

Contenido habitual del paquete:

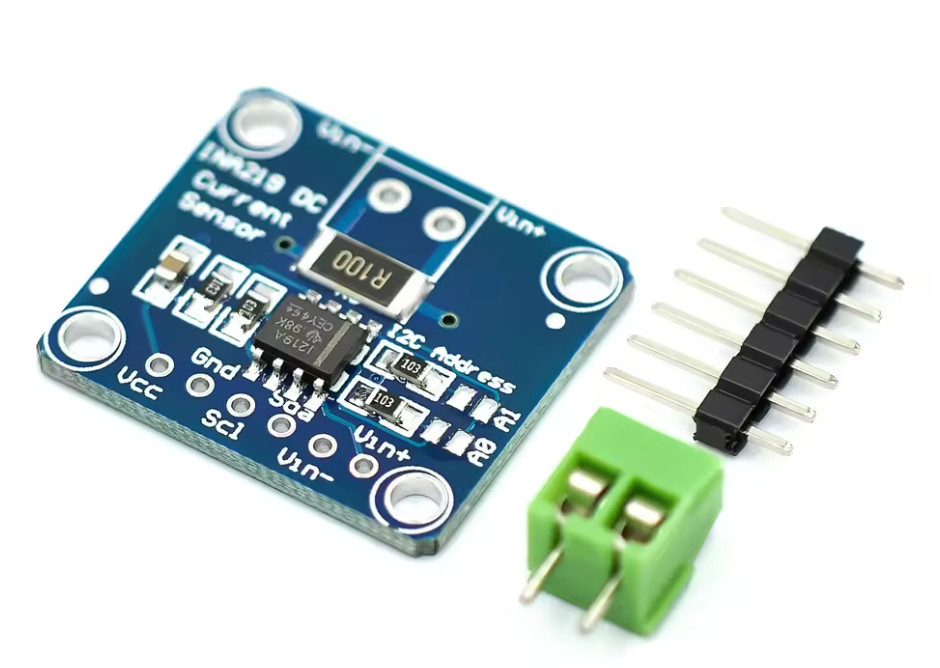

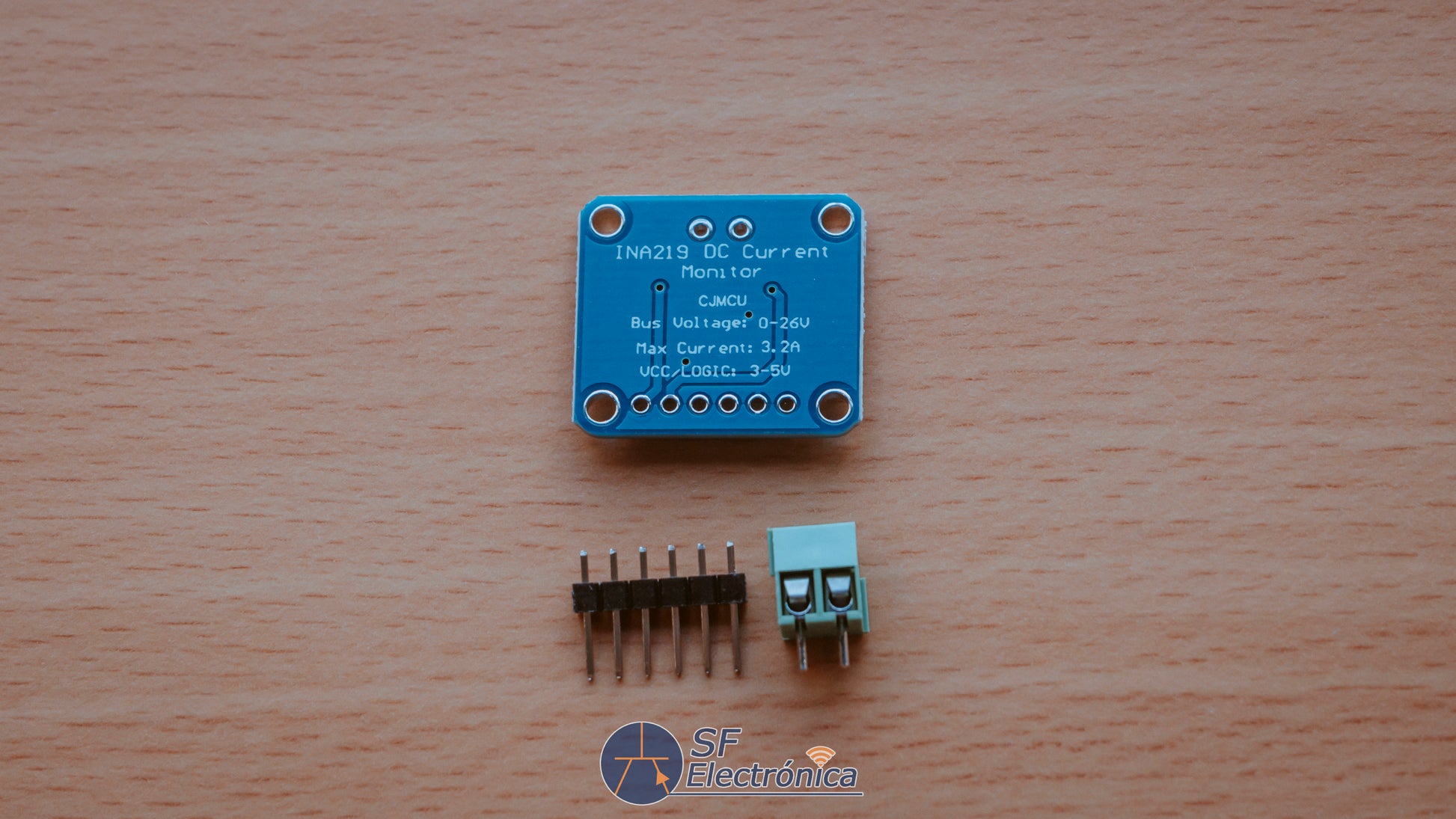

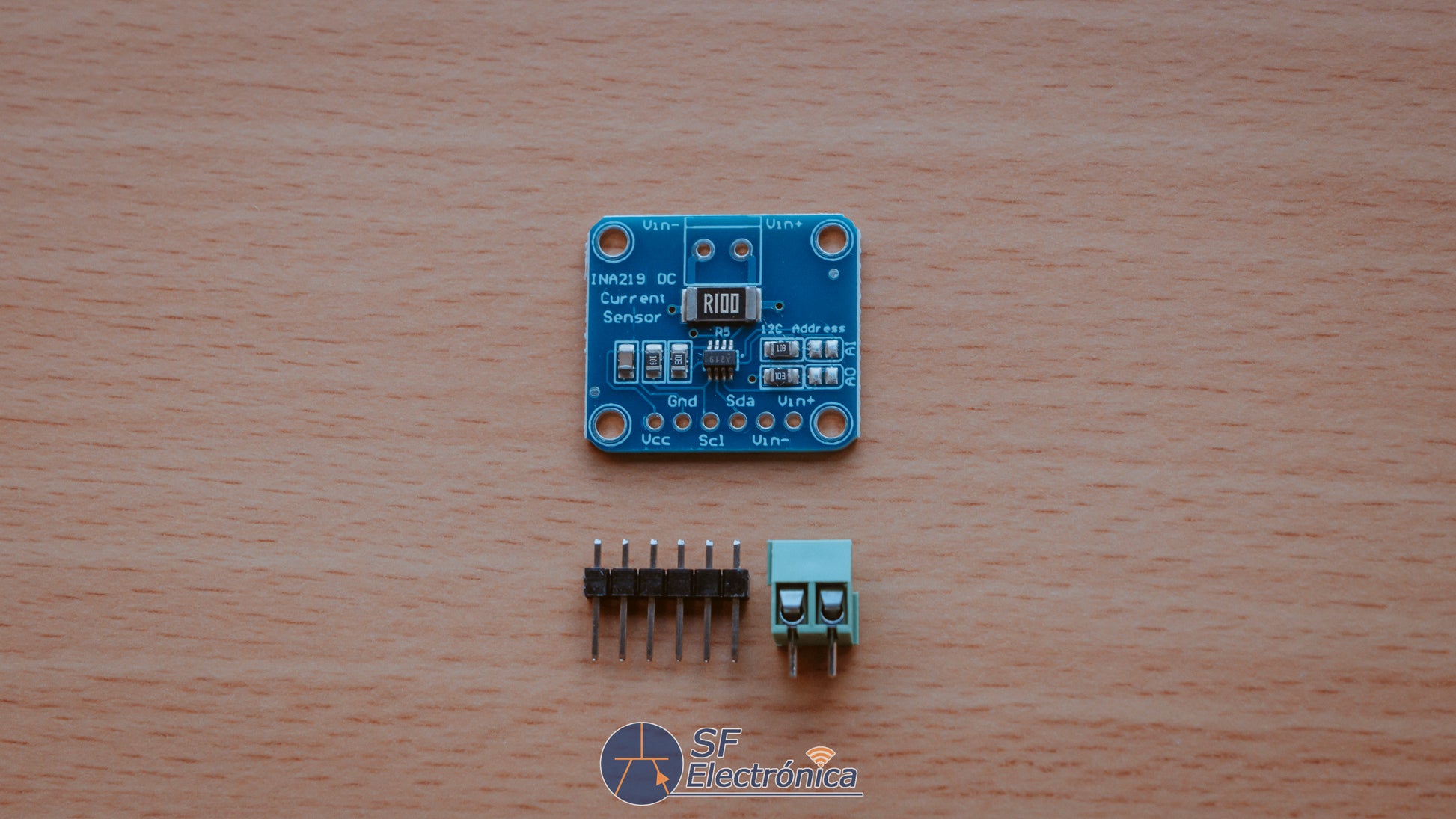

• 1 × Módulo sensor de corriente y potencia INA219 MCU-219.
• No incluye placa Arduino/ESP32 ni cables de conexión.
