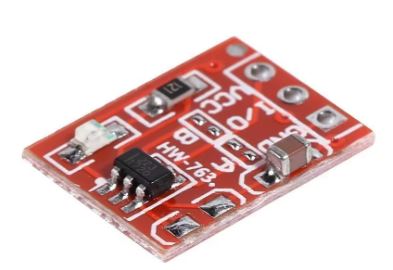

MODULO SENSOR BOTON TACTIL

Módulo sensor compatible de botón de interruptor táctil TTP223 con bloqueo automático de 1 canal

Referencia: TTP223

-

Características

• Sensor táctil capacitivo TTP223 de alta sensibilidad para la detección precisa del contacto.
• Compatible con Arduino, ESP8266, ESP32, Raspberry Pi y otros microcontroladores.
• Voltaje de funcionamiento: 2 V – 5,5 V CC.
• Bajo consumo de energía, ideal para proyectos alimentados por batería.
• Respuesta rápida y fiable gracias a la tecnología de detección táctil capacitiva.
• Salida digital de fácil integración en proyectos electrónicos.
• Modo táctil configurable, con opciones de salida momentánea o de bloqueo (toggle) mediante configuración de la placa.
• Diseño compacto, perfecto para proyectos de domótica, robótica, automatización y electrónica educativa.
• Fácil instalación, con pines de alimentación (VCC y GND) y salida (OUT).
• Dimensiones reducidas, ideales para montajes con espacio limitado.


-

El módulo sensor táctil TTP223 de 1 canal es un interruptor táctil capacitivo que permite sustituir pulsadores mecánicos tradicionales por una superficie táctil electrónica. Incorpora el circuito integrado TTP223, capaz de detectar el contacto humano mediante cambios de capacitancia, ofreciendo una respuesta rápida, bajo consumo y fácil integración con placas como Arduino, ESP32, ESP8266 y otros microcontroladores.

Características principales

• Sensor táctil capacitivo de 1 canal.
• Basado en el controlador táctil TTP223.
• Modo de funcionamiento con bloqueo automático (toggle):
  • Un toque activa la salida.
  • Un segundo toque desactiva la salida.
• Sustituye pulsadores mecánicos convencionales.
• No requiere presión física, solo contacto o proximidad.
• Alta sensibilidad y respuesta rápida.
• Bajo consumo energético.
• Indicador LED de estado integrado.
• Sensibilidad ajustable mediante configuración del módulo.
• Compatible con sistemas lógicos de 3,3 V y 5 V.

Especificaciones técnicas

• Referencia: TTP223 Touch Sensor
• Tipo de sensor: Capacitivo táctil
• Número de canales: 1
• Chip controlador: TTP223-BA6
• Modo de salida: Digital TTL
• Modo de funcionamiento:
  • Bloqueo automático (Self-lock / Toggle)
  • Pulsación momentánea (según configuración)
• Tensión de alimentación: 2,5 V - 5,5 V DC
• Consumo: Muy bajo consumo en reposo
• Salida: Nivel lógico alto/bajo
• Tiempo de respuesta: Aproximadamente 60 ms en modo rápido

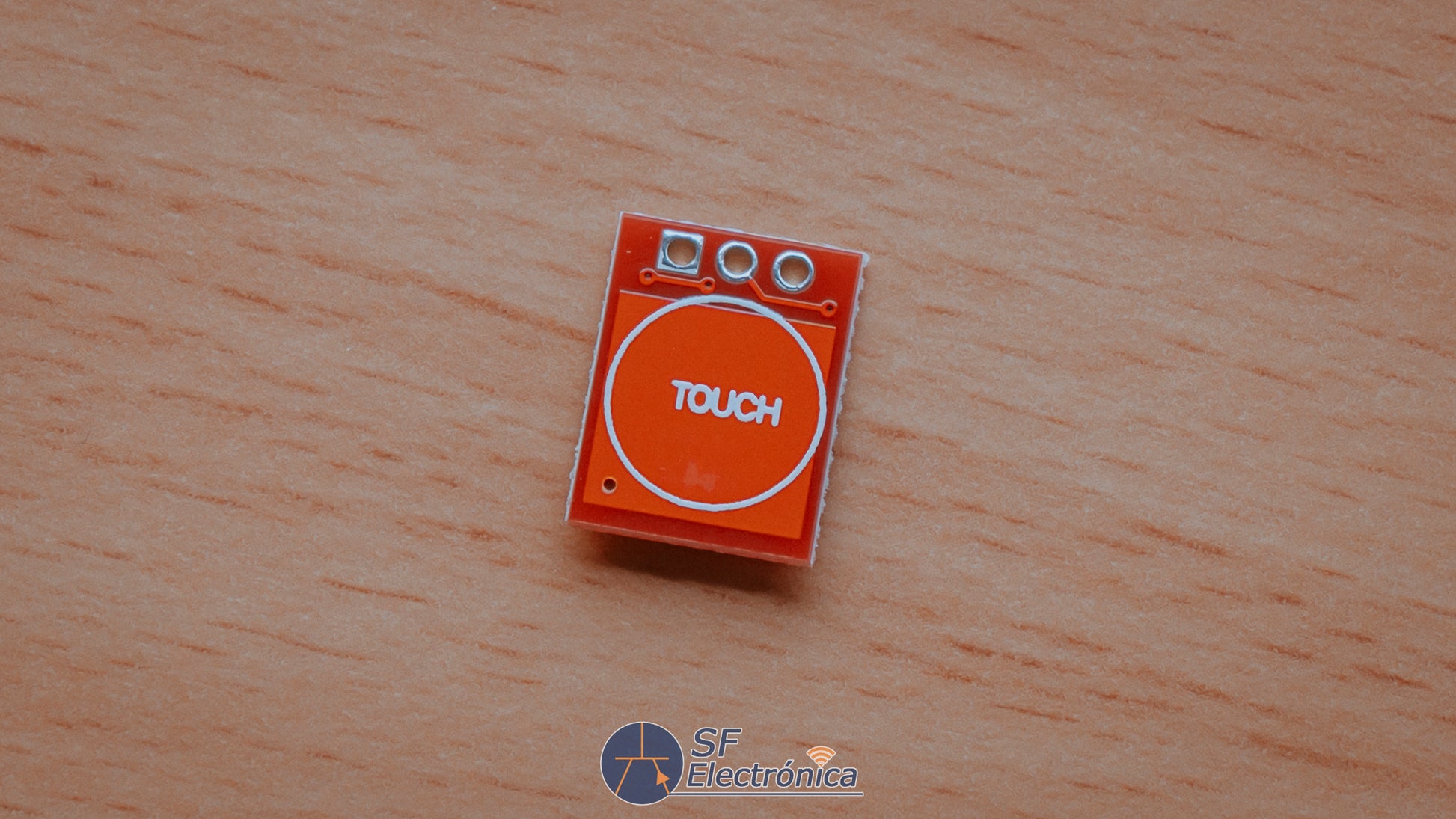

• Área táctil aproximada: 11 × 10,5 mm
• Distancia de detección: Aproximadamente hasta 5 mm (dependiendo del material y diseño de la superficie táctil)

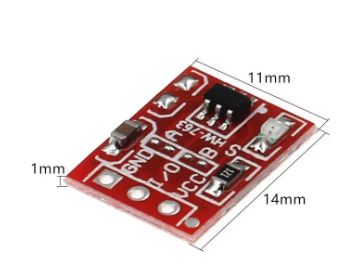

• Dimensiones aproximadas del módulo: 15 × 11 mm

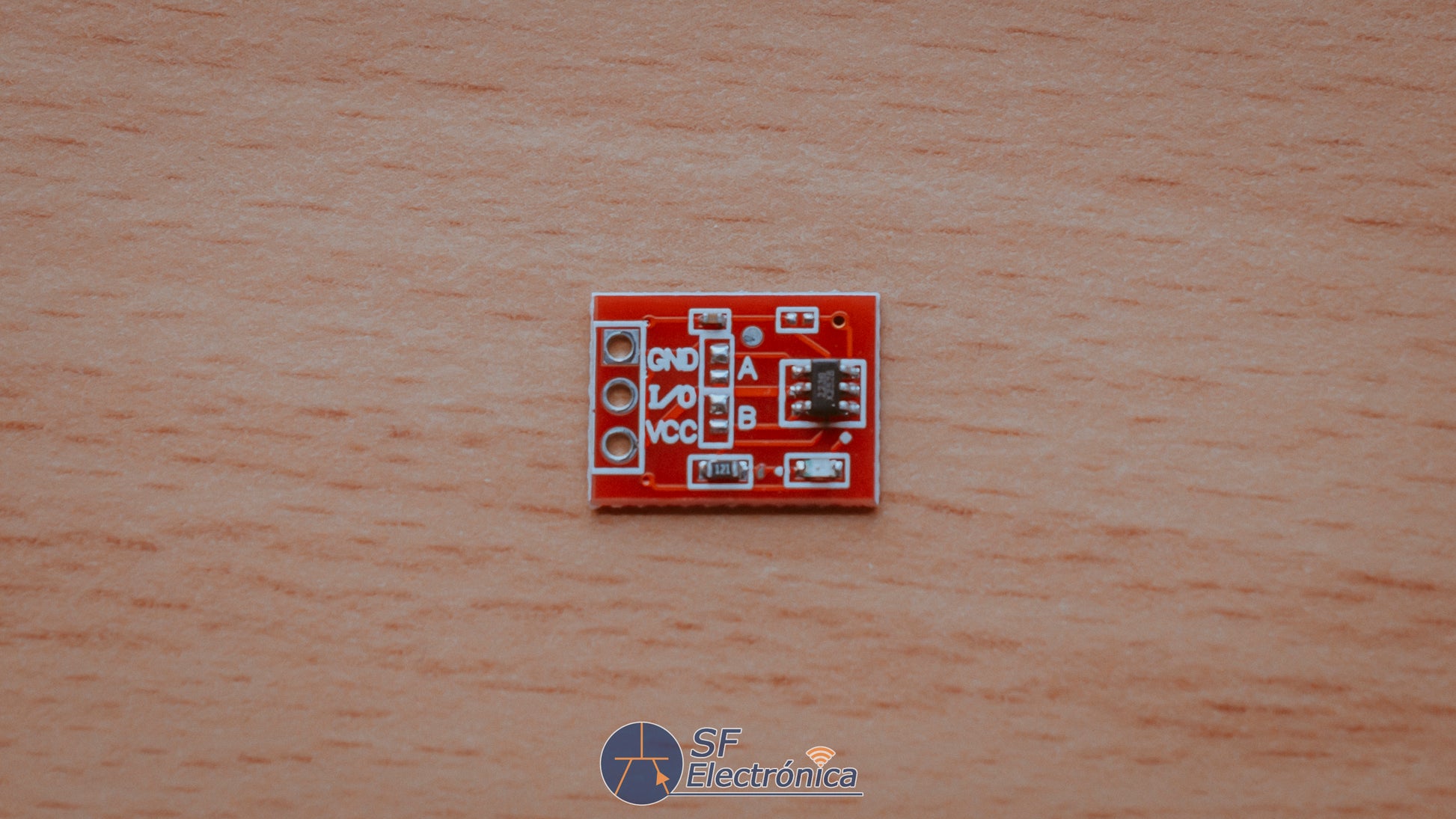

Pines de conexión

• VCC: Alimentación positiva (2,5 - 5,5 V DC)
• GND: Tierra
• SIG / OUT: Salida digital de señal

La salida puede conectarse directamente a una entrada digital de un microcontrolador como Arduino o ESP32 para controlar LEDs, relés, motores u otros dispositivos.

Compatibilidad

Compatible con:

• Arduino UNO / Nano / Mega.
• ESP32.
• ESP8266.
• Raspberry Pi (mediante entrada digital adecuada).
• Otros microcontroladores con entradas digitales.

Aplicaciones

• Interruptores táctiles.
• Encendido y apagado de iluminación.
• Domótica.
• Paneles de control táctiles.
• Proyectos IoT.
• Sistemas de automatización.
• Interfaces hombre-máquina (HMI).
• Proyectos educativos y prototipos electrónicos.

Ventajas

• Mayor vida útil que un botón mecánico tradicional.
• Diseño compacto y fácil integración.
• Permite crear superficies táctiles personalizadas.
• No necesita componentes externos para funcionar.
• Bajo consumo ideal para dispositivos alimentados por batería.
• Compatible con placas de desarrollo populares.

Contenido habitual del paquete:

• • 1 × Módulo sensor táctil capacitivo TTP223 de 1 canal.
  • No incluye placa Arduino/ESP32 ni cables de conexión.
