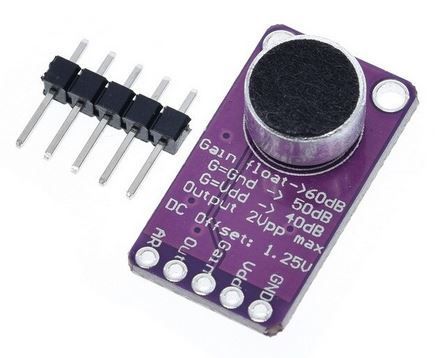

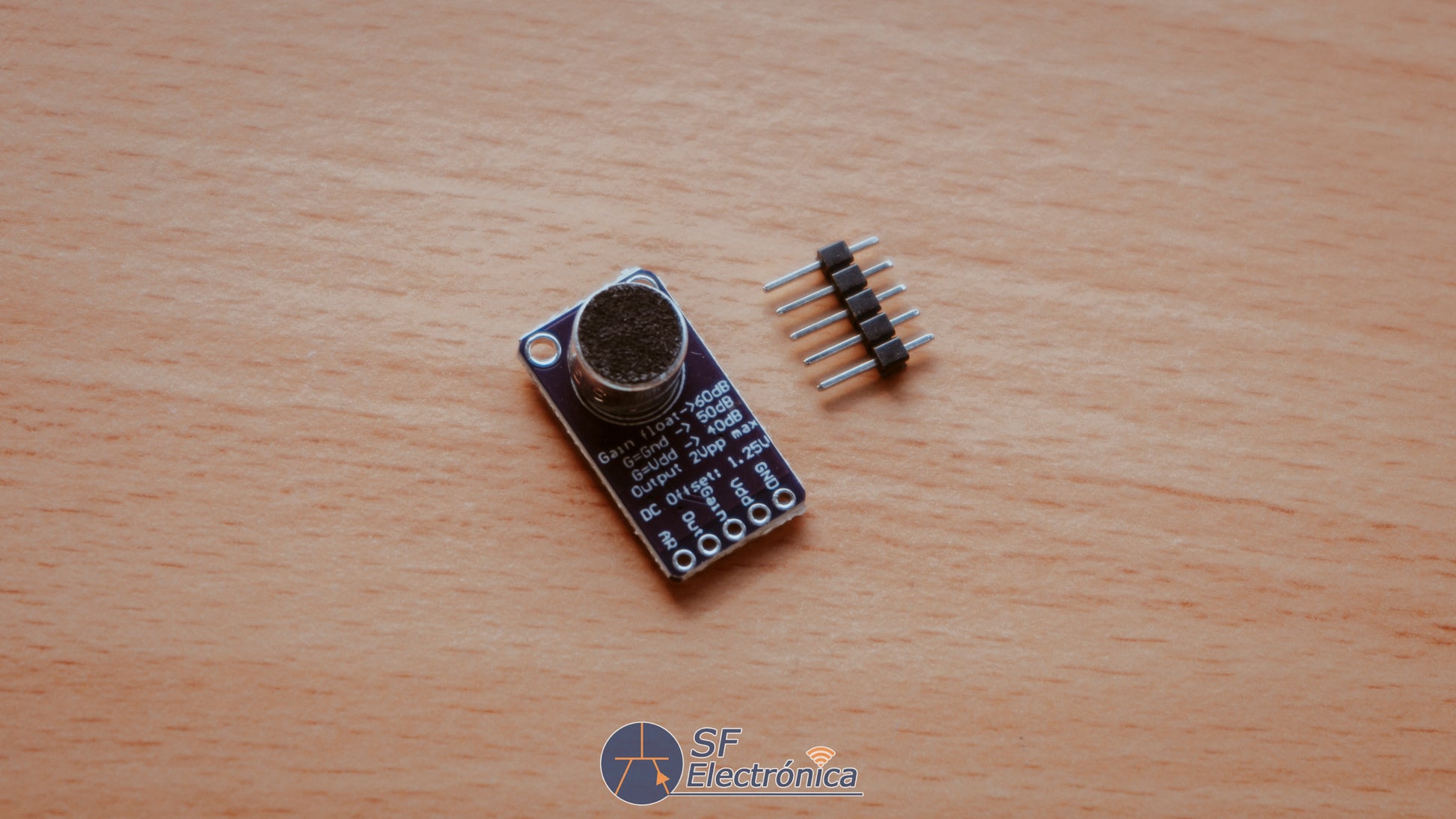

MODULO SENSOR AMPLIFICADOR MICROFONO MAX9814

Módulo sensor amplificador de micrófono MAX9814

Ancho de banda 20Hz-20kHz

Referencia: MAX9814

-

Descripción

Este módulo incorpora un micrófono de 20Hz-20kHz de ancho de banda. Para la amplificación utiliza un Maxim MAX9814, un amplificador especialmente diseñado para uso con micrófono. Tiene una excelente relación de rechazo al ruido de la alimentación, por lo que consigue salidas realmente limpias sin ruido ni chasqueos.

La aplicación de este módulo está indicada para identificadores de voz, grabación de voz o FFT.

La ganancia máxima es ajustable mediante el pin AMP (40dB, 50dB ó 60dB), por lo que puede ser manejada desde un microcontrolador (Arduino).  Cuenta con un amplificador AGC (Control Automático de Ganancia), lo que le permite ajustar automáticamente la amplificación al nivel de sonido ambiente.

El pin AR permite ajustar el Attack/Release ratio, es decir, el comportamiento cuando la salida alcanza el máximo valor (y, por lo tanto, el amplificador debe reaccionar rápidamente para evitar generar chasquidos). Para A/R de 1:500 conecta AR a GND, para A/R de 1:2000 conecta AR a VDD, para A/R de 1:4000 deja AR sin conectar.

La señal de salida es unipolar, centrada en torno a 1,25V y con un valor pico-pico máximo de 2Vpp, por lo que puede leerse fácilmente con cualquier entrada analógica.

Dimensiones: 14 x 25 mm

Especificaciones:

- Voltaje de alimentación: 2,7 V-5.5 V a corriente de 3 mA
- Salida: 2Vpp en polarización de 1,25V
- Respuesta de frecuencia: 20 Hz - 20 KHz
- Relación de ataque y liberación programable
- Ganancia automática, seleccionable máximo de 40 dB, 50 dB o 60 dB
- Baja densidad de ruido referida a la entrada de 30 nV/
- THD bajo: 0,04% (típico)
