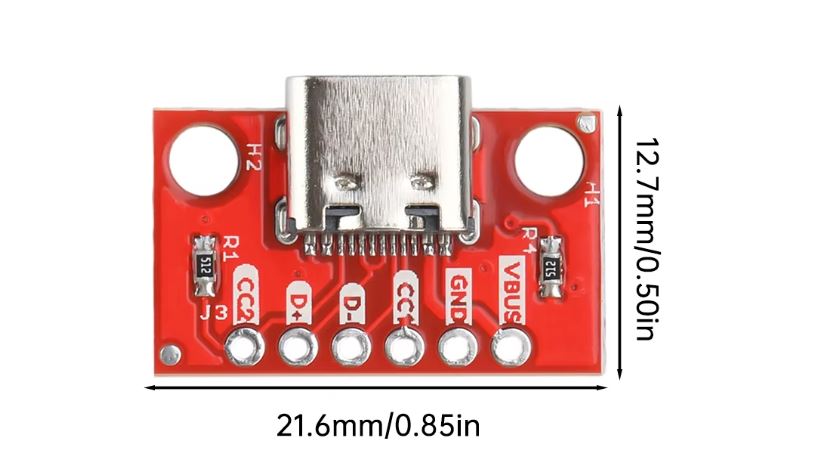

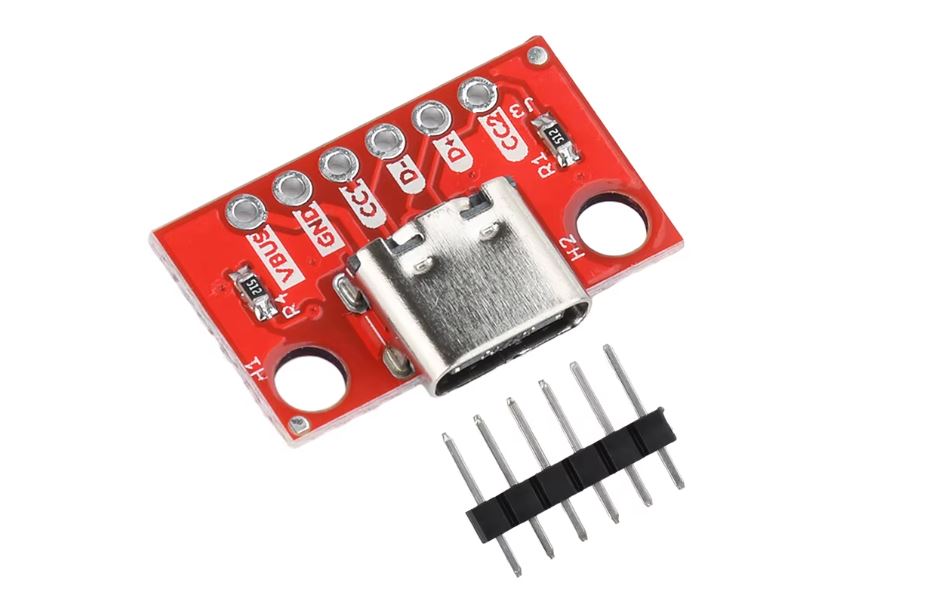

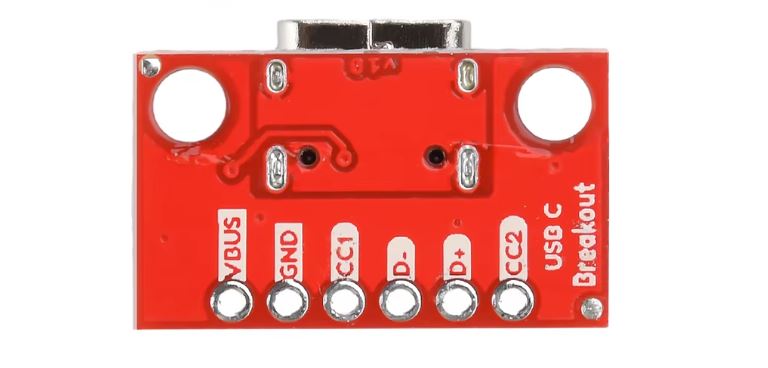

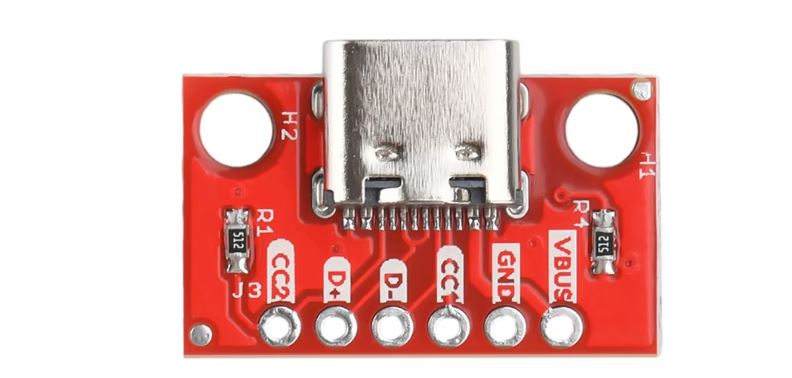

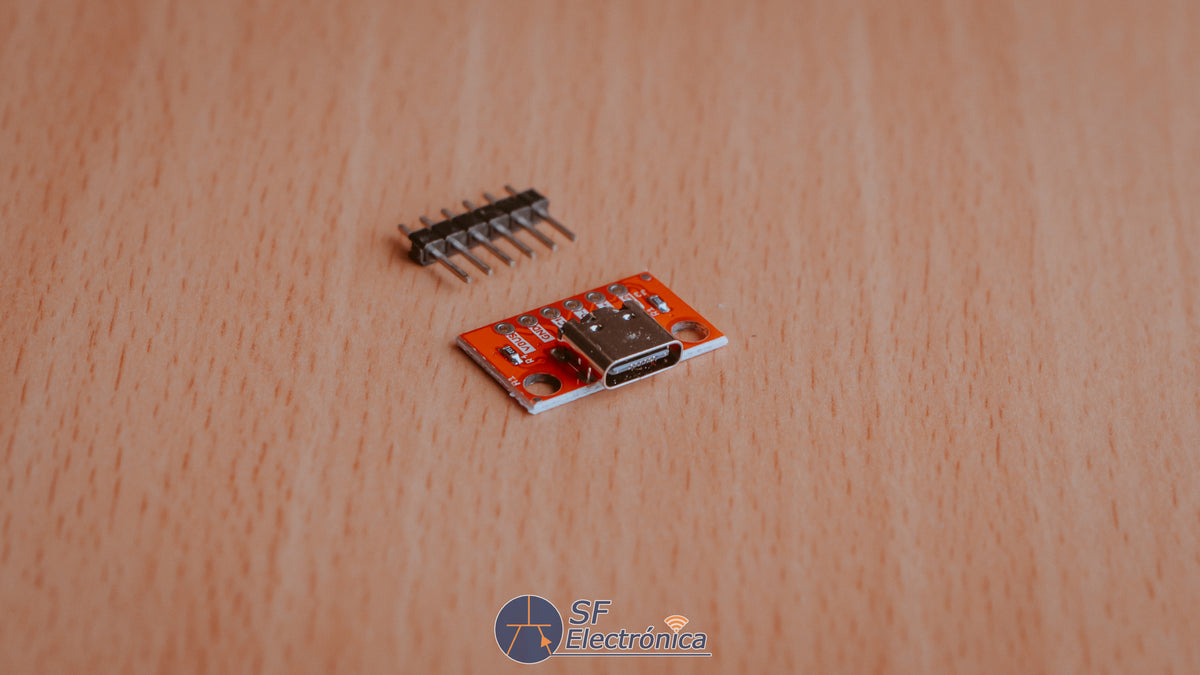

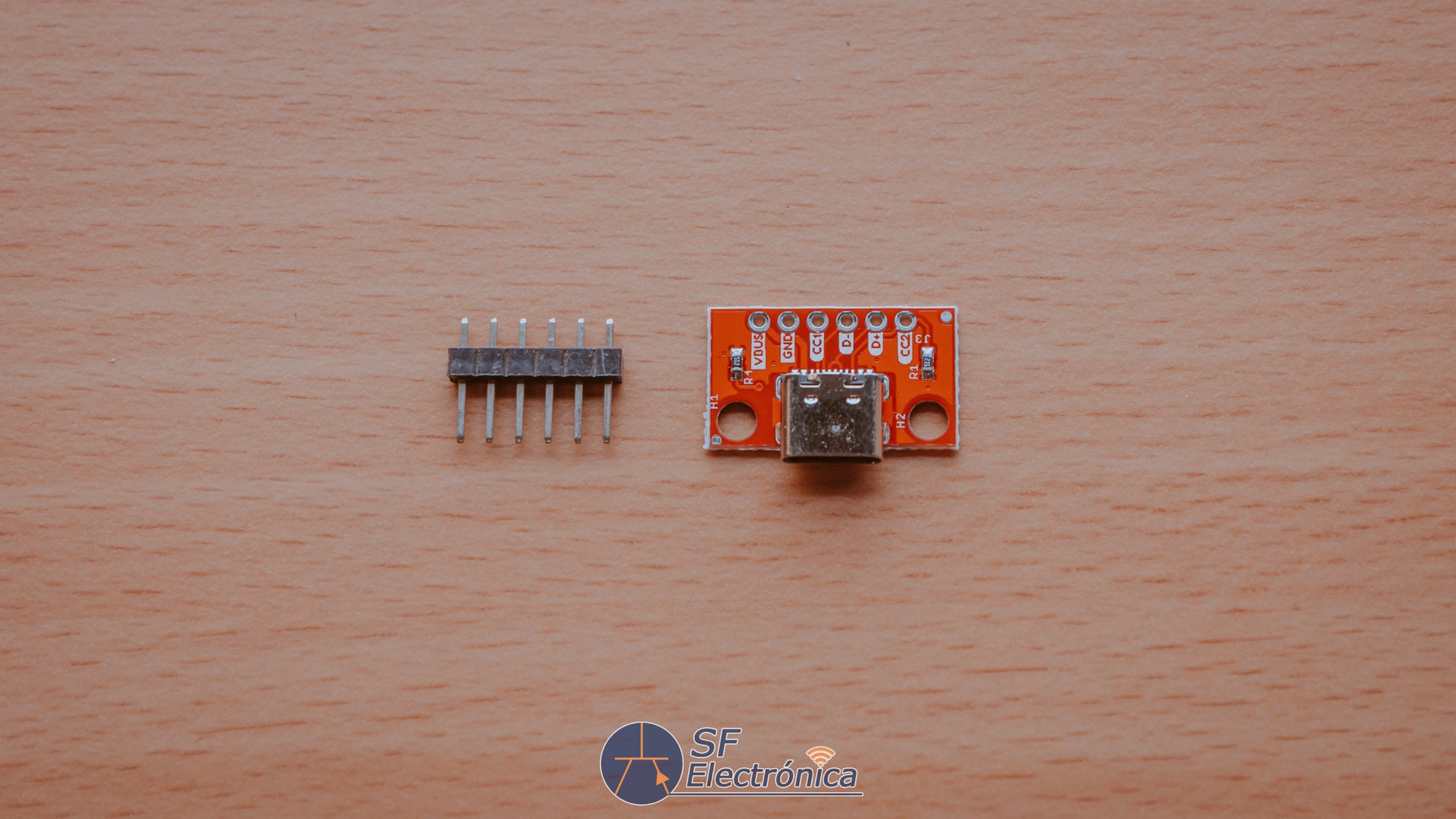

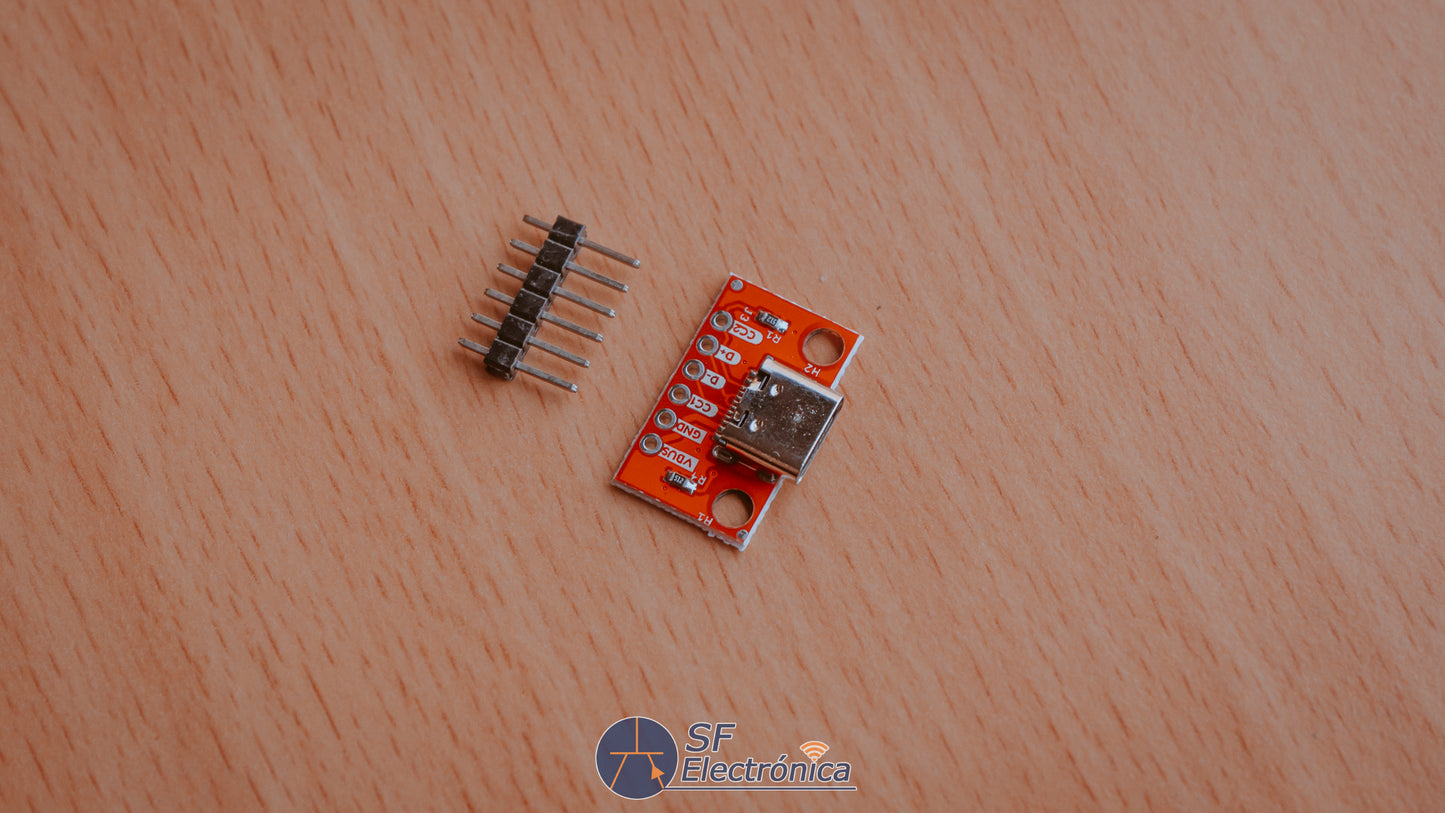

MODULO PLACA CONECTOR USB-C HEMBRA

Módulo placa con conector USB-C 3.1 hembra

6 pines

Referencia: USBC/6P

-

Módulo adaptador USB Tipo C hembra a DIP 6 pines

Este módulo permite integrar fácilmente un conector USB Tipo C hembra en proyectos electrónicos y prototipos. Expone las señales principales del conector mediante pines de paso estándar, facilitando su conexión a placas de desarrollo, PCBs o protoboards.

Características

• Conector USB Tipo C hembra.
• Salida mediante 6 pines DIP.
• Pines disponibles:
  • VBUS (+5 V)
  • GND
  • D+
  • D-
  • CC1
  • CC2
• Resistencias de 5,1 kΩ integradas en las líneas CC1 y CC2 para la negociación USB-C como dispositivo (UFP/Sink).
• Compatible con alimentación USB-C de 5 V.
• Permite el acceso a las líneas de datos USB 2.0.
• Orificios de fijación para montaje mediante tornillos.
• PCB de alta calidad con acabado en color rojo.
• Ideal para soldadura directa o integración en placas personalizadas.

Especificaciones

• Tipo de conector: USB Tipo C hembra.
• Interfaz: USB 2.0.
• Tensión de alimentación: 5 V CC.
• Corriente máxima: Dependiente del cable y la fuente de alimentación.
• Paso entre pines: 2,54 mm.
• Número de pines: 6.
• Material del PCB: FR4.

Aplicaciones

• Alimentación de proyectos electrónicos mediante USB-C.
• Desarrollo y prototipado.
• Adaptadores USB personalizados.
• Reparación y sustitución de conectores USB-C.
• Equipos Arduino, ESP32, STM32, Raspberry Pi y otros microcontroladores.
• Proyectos de electrónica DIY.

Nota: Este módulo está diseñado para aplicaciones de USB 2.0 y alimentación a 5 V. No implementa negociación USB Power Delivery (USB-PD), por lo que no permite obtener tensiones superiores (9 V, 12 V, 15 V o 20 V).
