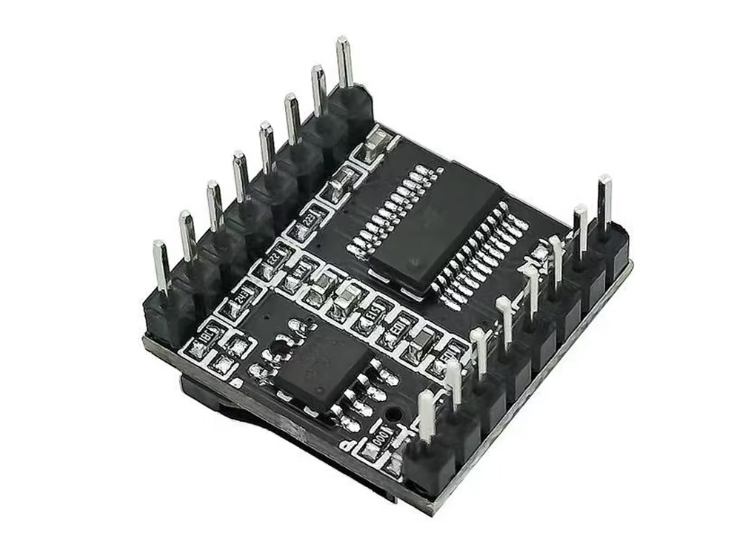

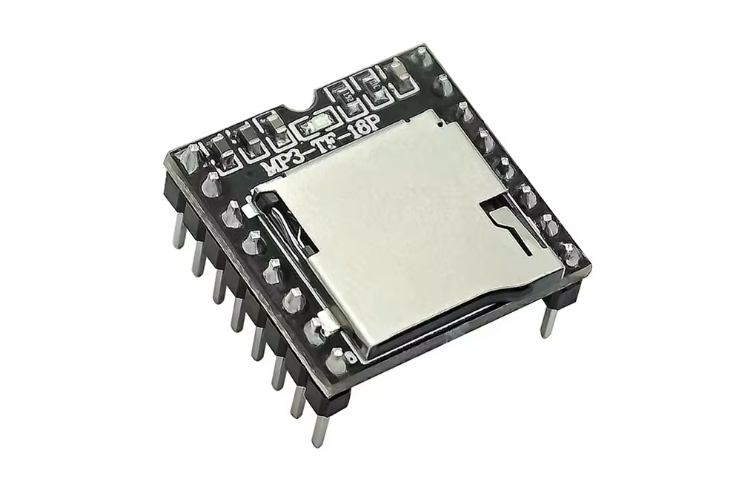

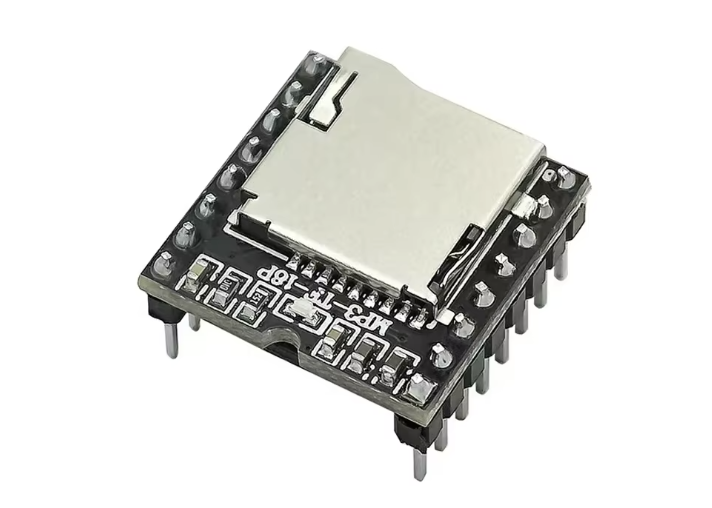

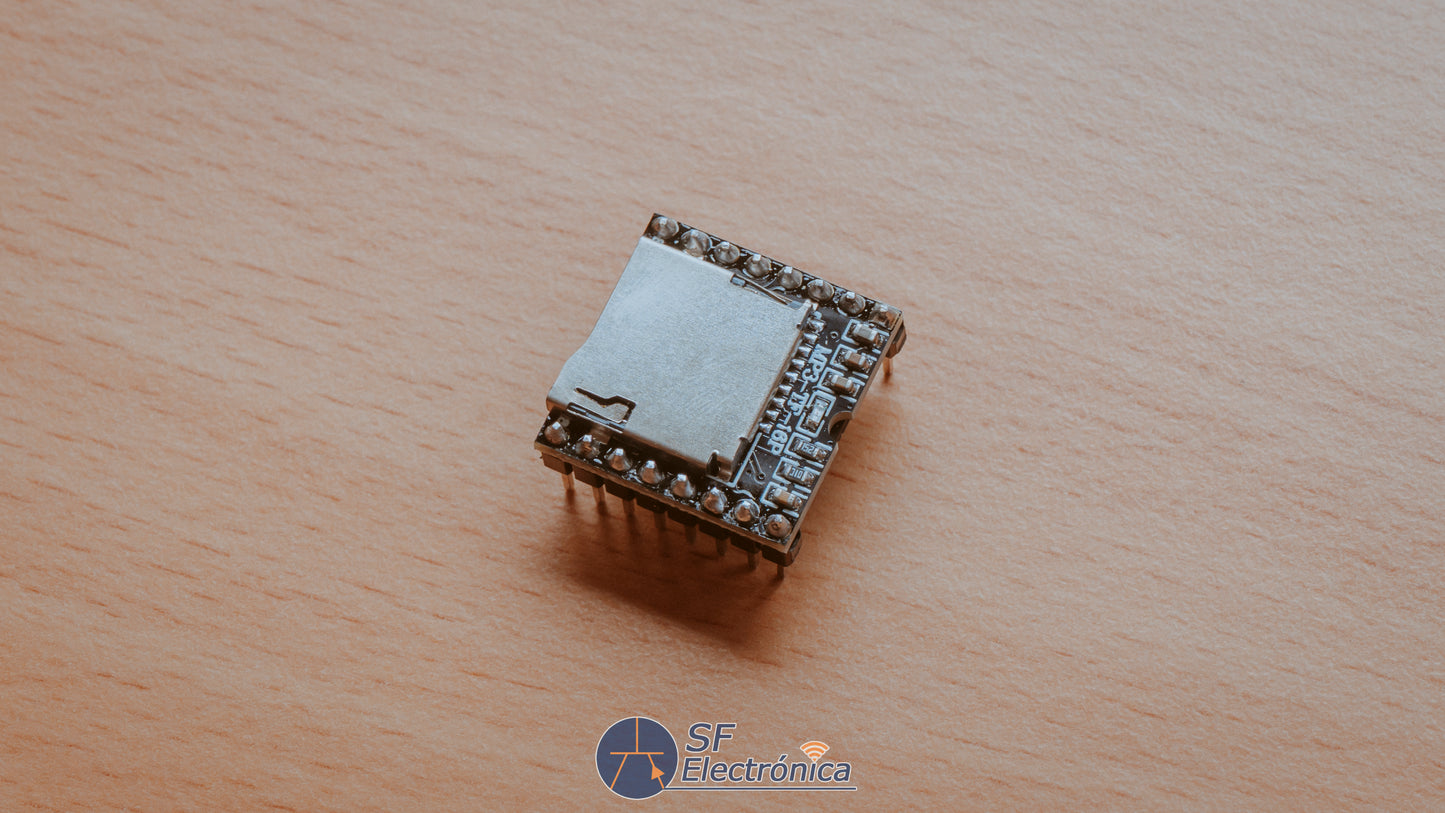

MODULO MINI REPRODUCTOR MP3 DF PLAYER

-

El MP3-TF-16P es un módulo compacto de reproducción de audio que permite reproducir archivos MP3, WAV y WMA almacenados en una tarjeta microSD (TF). Integra un decodificador de audio, salida DAC y amplificador de potencia, pudiendo funcionar de forma autónoma mediante pulsadores o ser controlado mediante un microcontrolador como Arduino, ESP32 o STM32 mediante comunicación serie UART.

Características principales

• Reproductor de audio MP3 integrado.
• Compatible con tarjetas microSD / TF.
• Decodificación de formatos:
  • MP3
  • WAV
  • WMA
• Sistema de archivos compatible:
  • FAT16
  • FAT32
• Control mediante:
  • Comunicación serie UART.
  • Entradas digitales (IO).
  • Botones mediante control AD.
• Amplificador de audio integrado de hasta 3 W para conexión directa de altavoz.
• Salida de audio mediante DAC.
• Control de volumen y ecualizador.
• Diseño compacto para integración en proyectos electrónicos.

Especificaciones técnicas

• Modelo: MP3-TF-16P
• Chip principal: YX5200-24SS (compatible con DFPlayer Mini)
• Tensión de alimentación: 3,2 V - 5 V DC
• Tensión recomendada: 4,2 V aproximadamente
• Corriente en reposo: ≈ 20 mA
• Tarjeta de memoria: microSD / TF
• Capacidad máxima tarjeta: hasta 32 GB
• Salida DAC: 24 bits
• Relación señal/ruido (SNR): 85 dB
• Rango dinámico: 90 dB
• Frecuencias de muestreo soportadas: 8 / 11,025 / 12 / 16 / 22,05 / 24 / 32 / 44,1 / 48 kHz
• Temperatura de funcionamiento: -40 °C a +70 °C

Interfaces disponibles

• UART serie para comunicación con microcontroladores.
• Entradas de control por botones.
• Entradas/salidas de audio:
  • Salida amplificada para altavoz.
  • Salida DAC para amplificación externa.
• Conector para tarjeta microSD/TF.

Funciones de reproducción

• Reproducción de archivos individuales.
• Reproducción por carpetas.
• Reproducción aleatoria.
• Pausa y reanudación.
• Selección de pista.
• Control de volumen (hasta 30 niveles).
• Ajuste de ecualización (según versión).

Compatibilidad

Compatible con:

• Arduino UNO / Mega / Nano.
• ESP8266.
• ESP32.
• STM32.
• Otros microcontroladores con comunicación UART.

Aplicaciones

• Sistemas de avisos por voz.
• Alarmas sonoras.
• Reproductores MP3 personalizados.
• Robots con mensajes de voz.
• Domótica.
• Paneles interactivos.
• Proyectos educativos.
• Equipos industriales con indicaciones acústicas.

Ventajas

• Fácil integración con microcontroladores.
• No requiere decodificación de audio por parte del procesador principal.
• Amplificador integrado para conectar directamente un altavoz.
• Tamaño reducido.
• Bajo consumo.
• Ideal para añadir sonido a proyectos electrónicos.

Contenido habitual del módulo:

• 1 × Módulo reproductor MP3-TF-16P.
• No incluye tarjeta microSD ni altavoz.
