OEM
MÓDULO INALÁMBRICO PA LNA + ANTENA 2,4G 1000 METROS
MÓDULO INALÁMBRICO PA LNA + ANTENA 2,4G 1000 METROS
Precio habitual
€5,90 EUR
Precio habitual
Precio de oferta
€5,90 EUR
Precio unitario
por
Impuesto incluido.
Los gastos de envío se calculan en la pantalla de pago.
No se pudo cargar la disponibilidad de retiro

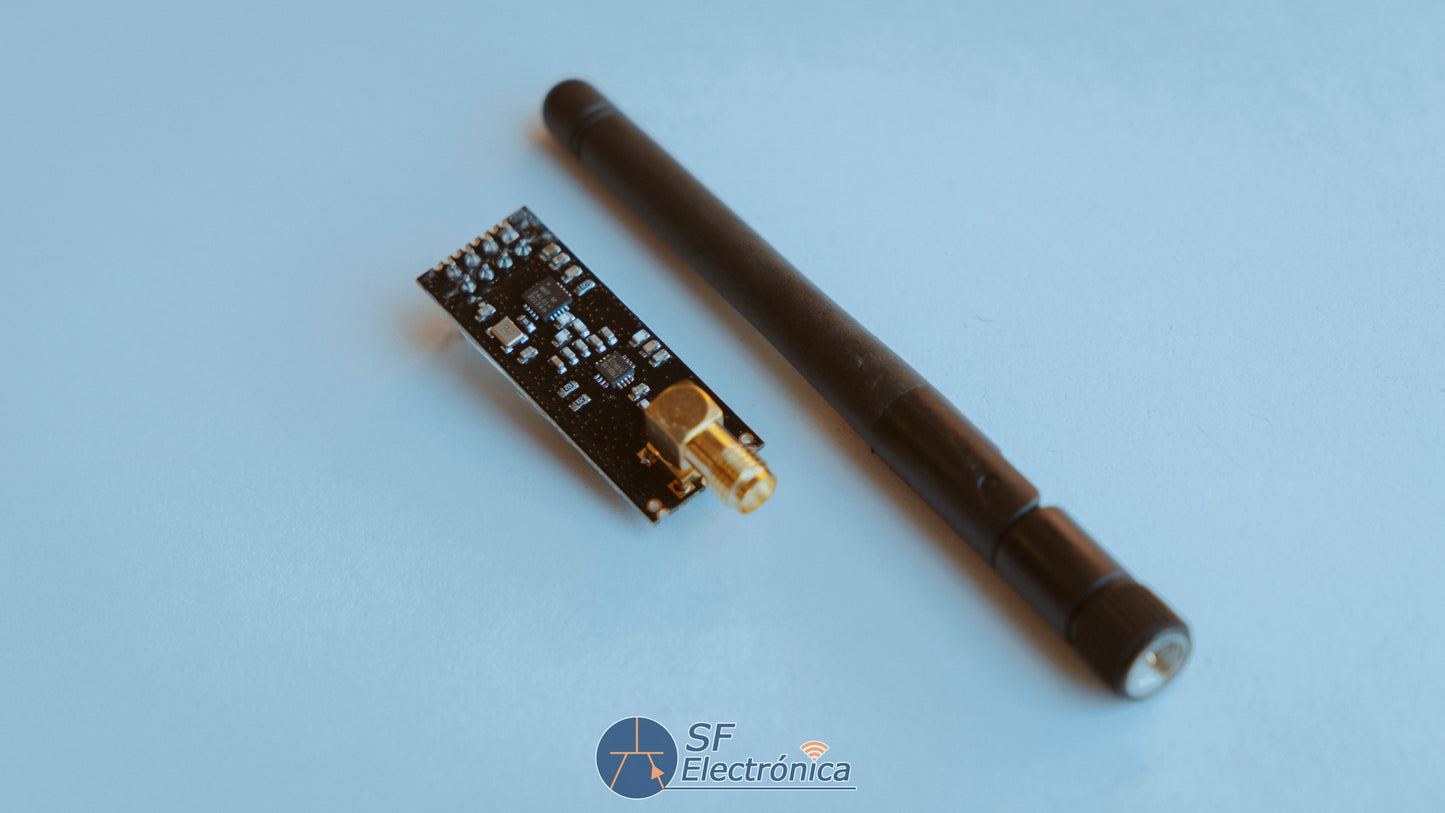

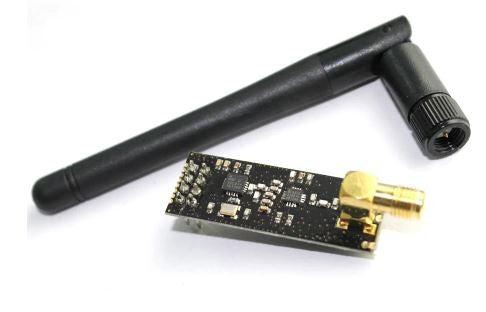

Módulo inalámbrico PA LNA con antena de 2,4G
1000 metros
Compatible para Arduino
Referencia: NRF24L01
-
Características técnicas
| Característica | Especificación |
|---|---|
| Banda de frecuencia | 2.400 – 2.4835 GHz (ISM) |
| Tipo de modulación | GFSK |
| Velocidad de transmisión | 250 kbps (versión +), 1 Mbps y 2 Mbps |
| Voltaje de alimentación | 1.9 V a 3.6 V (típicamente 3.3 V) |
| Consumo en transmisión | 11.3 mA a 0 dBm |
| Consumo en recepción | 12.3 mA |
| Consumo en modo Power Down | 900 nA |
| Potencia de transmisión | 0, -6, -12 y -18 dBm (configurable) |
| Sensibilidad | -82 dBm (2 Mbps), -85 dBm (1 Mbps) |
| Canales RF | 126 canales |
| Interfaz | SPI (hasta 8 Mbps) |
| Longitud máxima del paquete | 32 bytes |
| Buffer FIFO | 3 niveles para transmisión y recepción |
| Número de receptores simultáneos | Hasta 6 (MultiCeiver™) |
| Rango de temperatura | -40 °C a +85 °C |
Funciones principales
- Comunicación bidireccional (transmisión y recepción).
- Confirmación automática de recepción (Auto Acknowledge).
- Retransmisión automática de paquetes.
- Detección de errores mediante CRC de 1 o 2 bytes.
- Direcciones de comunicación de 3 a 5 bytes.
- Longitud de datos fija o dinámica (1–32 bytes).
- Cambio automático entre modo transmisor y receptor.
- Bajo consumo de energía, adecuado para dispositivos alimentados por batería.
Alcance típico
- Módulo NRF24L01 con antena PCB: entre 30 y 100 m en espacio abierto.
- Versión NRF24L01+ PA+LNA con antena externa: entre 500 m y más de 1 km en condiciones de línea de vista y con alimentación adecuada. El alcance real depende de obstáculos, interferencias y la potencia configurada.
Pines del módulo
| Pin | Función |
|---|---|
| GND | Tierra |
| VCC | 3.3 V |
| CE | Habilita transmisión/recepción |
| CSN (CS) | Selección SPI |
| SCK | Reloj SPI |
| MOSI | Datos hacia el módulo |
| MISO | Datos desde el módulo |
| IRQ | Interrupción (opcional) |
