MÓDULO GSM GPRS SIM SIM800L

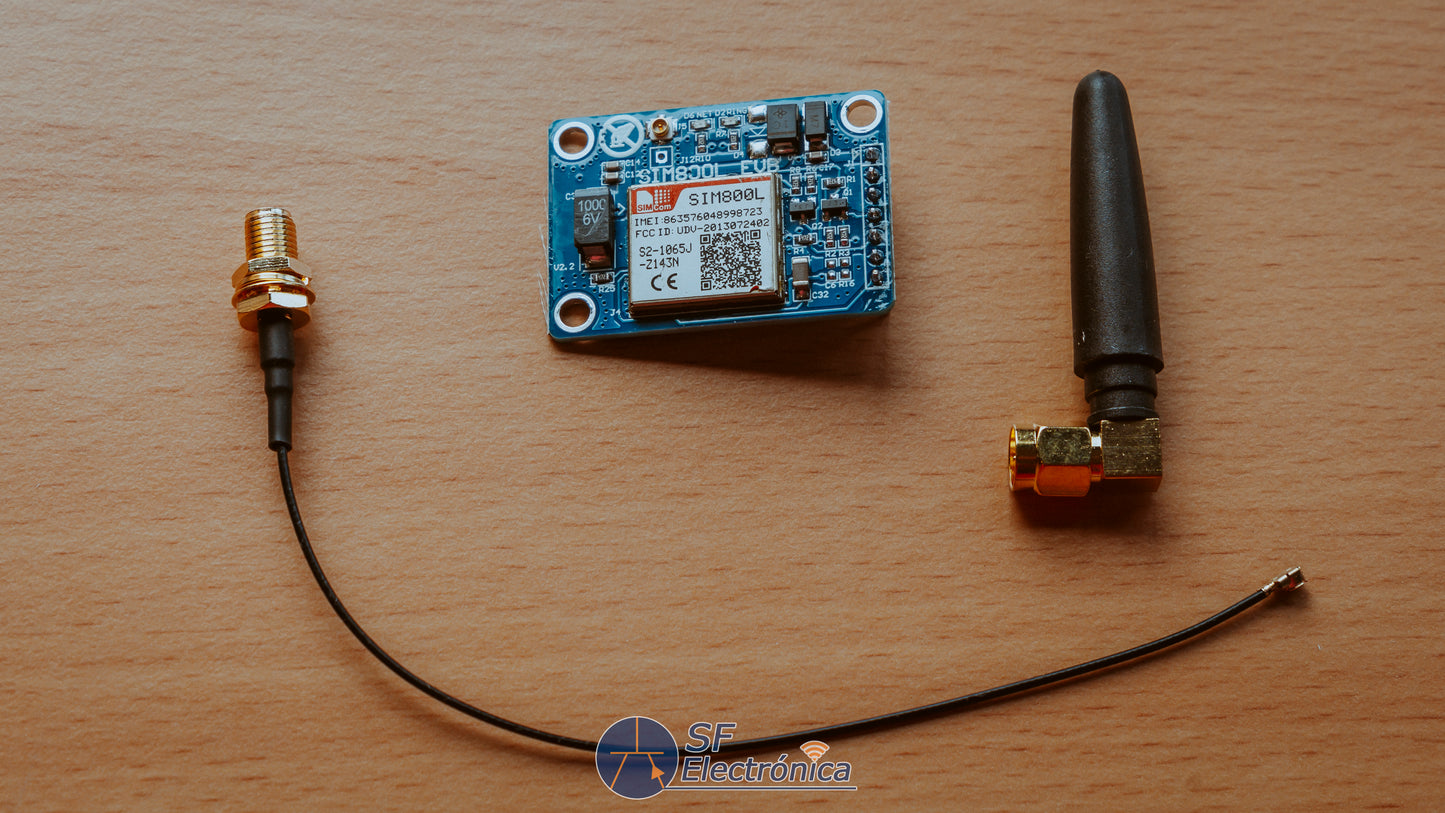

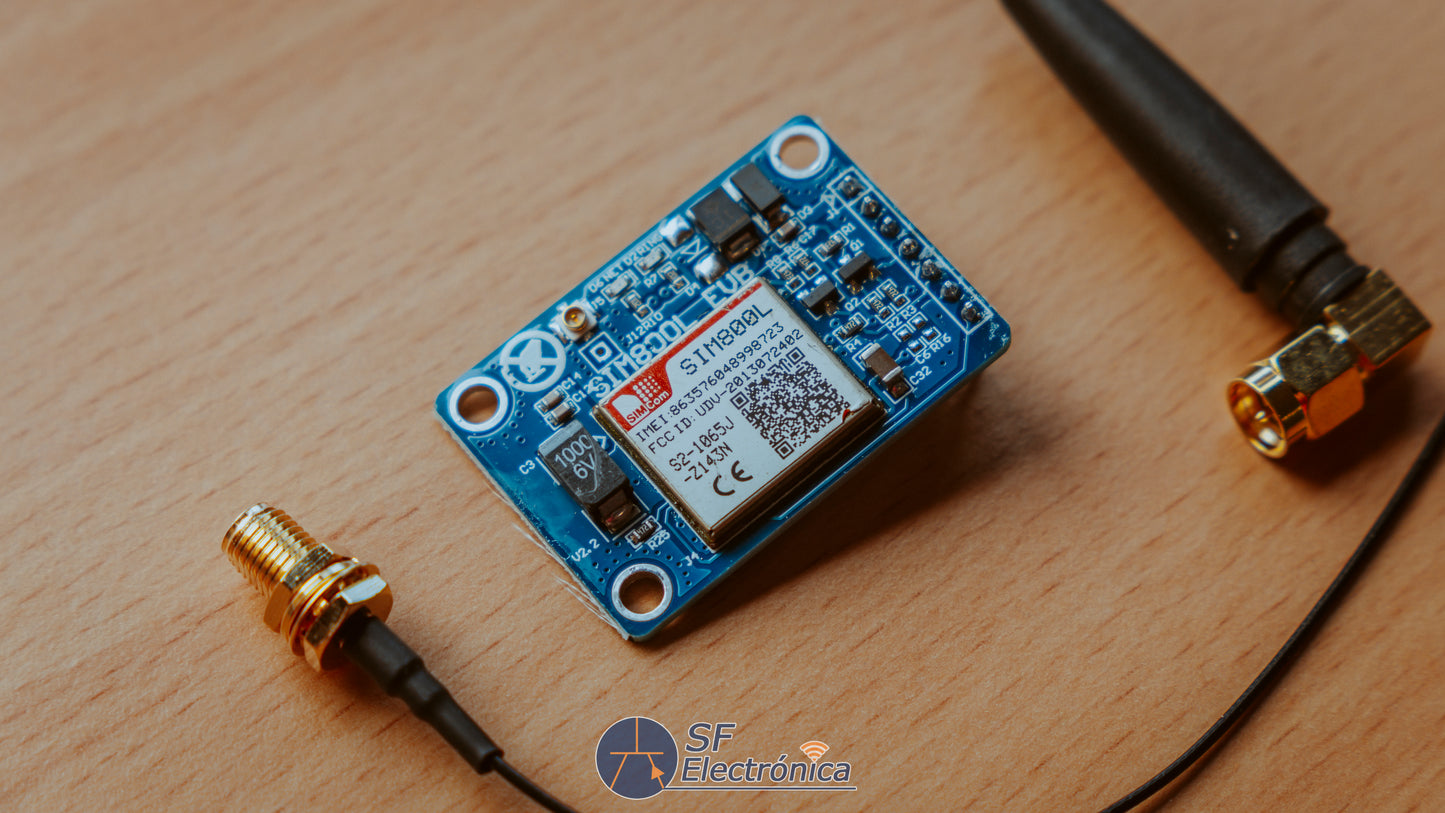

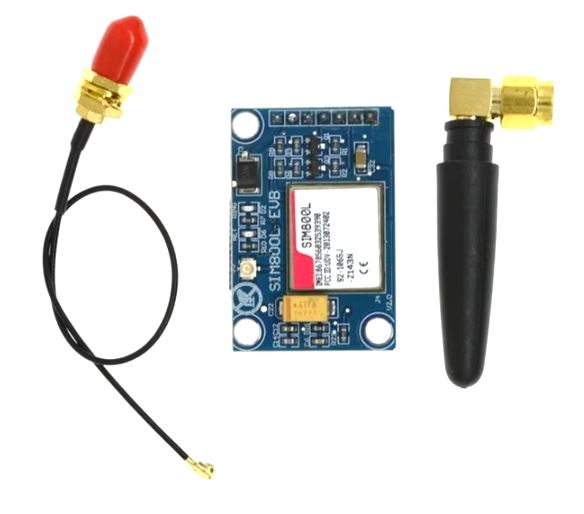

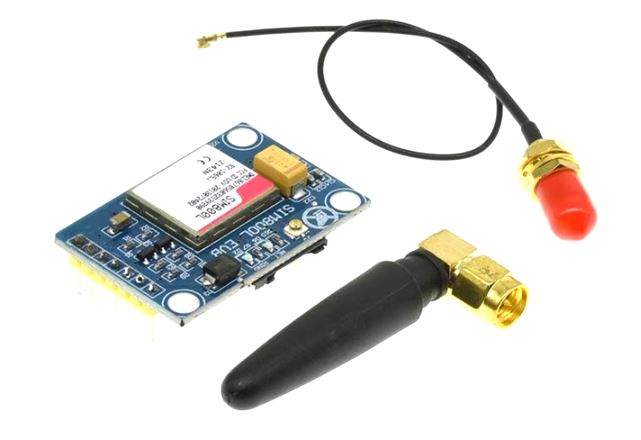

Módulo GSM SIM800L GPRS, con antena de PCB de placa SIM compatible para arduino

SIM800L

Referencia: SIM800L

--

Características:

• Voltaje de trabajo: 3,7 ~ 5V
• Soporte de red: Quad-Band 850 / 900/ 1800 / 1900 MHz-funcionará en redes GSM en todos los países de todo el mundo.
• Interfaz serial TTL compatible con 3,3 V y 5V para microcontroladores MCU

-

          Descripción:

Este módulo SIM800l tiene un conjunto de interfaz serie de nivel TTL y un conjunto de interfaz de fuente de alimentación. Además, hay un conjunto de interfaz de antena en este módulo.

El chip de las características básicas del SIM800L

SIM800H es una solución GSM/GPRS cuádruple completa de tipo LGA que puede integrarse en el cliente

Aplicaciones:

SIM800H admite cuatro bandas 850/900/1800/1900 MHz, puede transmitir información de voz, SMS e datos con baja potencia

-

Compatible con Bluetooth, FM y AT integrado, permite un ahorro total de costos y un rápido tiempo de comercialización para las aplicaciones del cliente.

Características generales:

Cuatribanda 850/900/1800/1900MHz

GPRS multiranura clase 12/10

Estación móvil GPRS clase B

Cumple con GSM fase 2/2+

- Clase 4 (2 W a 850/900 MHz)

- Clase 1 (1 W a 1800/1900 MHz)

Compatible con Bluetooth: Compatible con 3,0+EDR

FM: bandas mundiales de 76 ~ 109 MHz con paso de sintonización de 50 KHz

Control mediante comandos AT (3GPP TS 27.007, 27.005 y comandos AT mejorados con SIMCOM)

Rango de voltaje de alimentación 3,4 ~ 4,4 V

Bajo consumo de energía

Temperatura de funcionamiento:-40 ~85

Especificaciones para datos GPRS

GPRS clase 12: Máx.85,6 kbps (descendente/enlace ascendente)

Soporte de PBCCH

Esquemas de codificación CS 1, 2, 3, 4

Pila de PPP

CSD hasta 14,4 kbps

USSD

Modo no transparente

Especificaciones para SMS vía GSM/GPRS

MO y MT punto a punto

Transmisión celular por SMS

Modo de texto y PDU

Funciones del software

0710 Protocolo MUX

Protocolo TCP/UDP integrado

FTP/HTTP

MMS

Correo electrónico

DTMF

Detección de interferencias

Grabación de audio

TTS

AT integrado (opcional)

Especificaciones para la voz

Triodo

- Mitad de velocidad (HR)

- Tasa completa (FR)

- Tasa completa mejorada (EFR)

AMR

- Mitad de velocidad (HR)

- Tasa completa (FR)

Operación manos libres

Supresión del eco

Interfaces

88 pads LGA que incluyen:

Interfaz de audio analógica

Copia de seguridad RTC

Interfaz serie

Interfaz a SIM externa 3V/1,8V

Almohadilla de antena GSM

Almohadilla de antena FM

Almohadilla de antena compatible con Bluetooth

Compatibilidad

Certificaciones de interfaz de comando celular AT (Plan):

CE

GCF

FCC

ROHS

ALCANCE

Las características básicas del módulo

51 STM32 AVR MCU compatible

Ampliación del prototipo

La frecuencia es 850/900/ 1800/1900 MHz.

Rango de fuente de alimentación: el voltaje es de 4,6-5,2 V; La corriente es 1A o más (la corriente es muy importante).

Rango de temperatura de funcionamiento: -40 grados C a +85 C

Interfaz de comunicación: MCU 2,85/3,3/5v compatible con interfaz serie de nivel TTL

LED: Dos LED, el LED Net y el LED ANILLO.

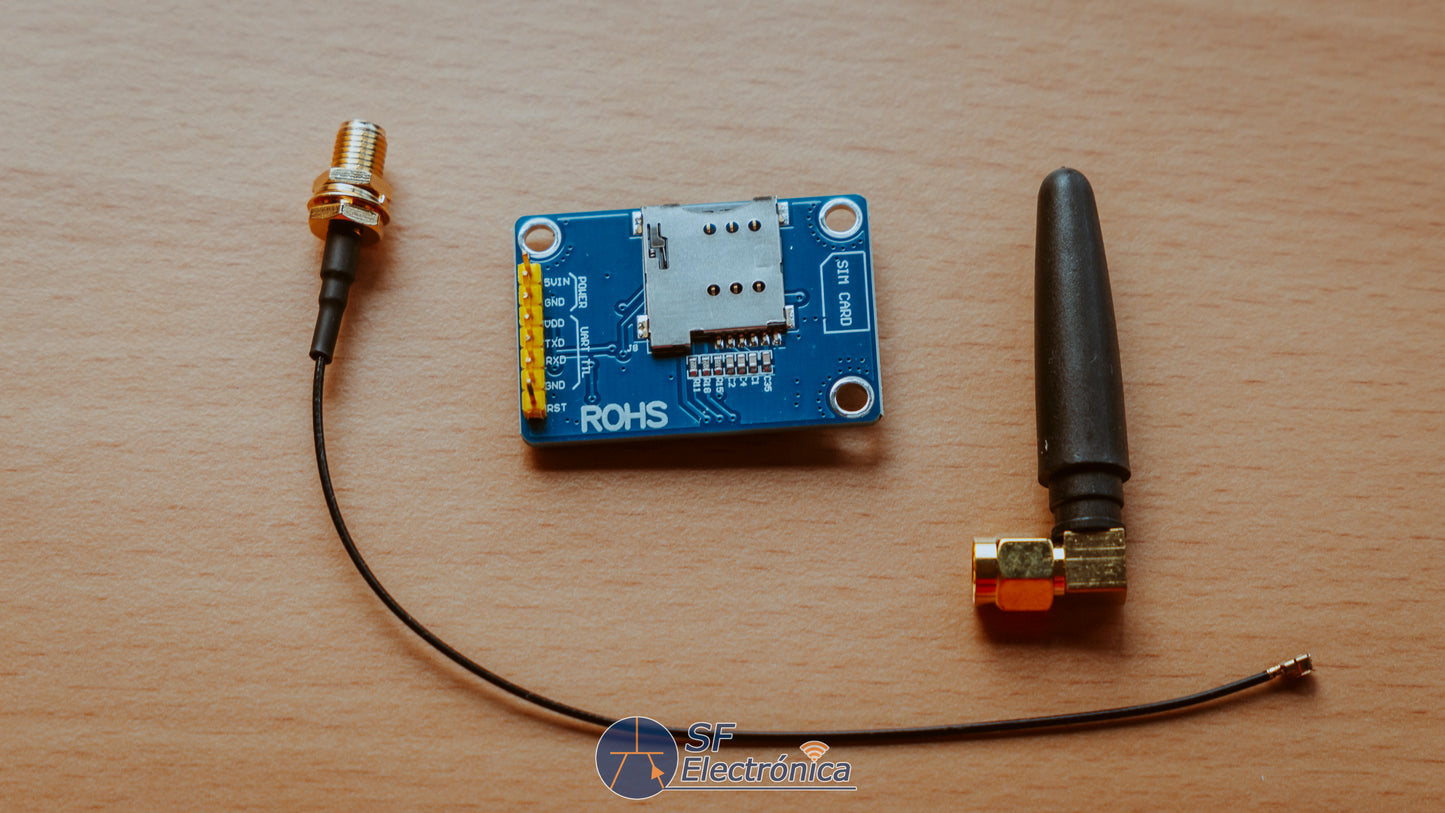

TARJETA SIMCARD: soporte micro SIMCARD

Descripción de los pines:

Interfaz de alimentación de 5v Alimenta el módulo

CONECTAR A DC 5V

Interfaz VDD TTL UART La interfaz serie TTL UART, puede conectar la MCU como 51MCU, ARM o MSP430 directamente. El pin del VDD se utiliza para igualar el voltaje del TTL.

SIM_TXD

SIM_RXD

GND si este pin no está utilizado, manténgalo abierto

RST RST el módulo, si este pin no está utilizado, manténgalo abierto

El nombre de los pines Descripción

Interfaz de alimentación de 5v Alimenta el módulo

CONECTAR A DC 5V

Interfaz VDD TTL UART La interfaz serie TTL UART, puede conectar la MCU como 51MCU, ARM o MSP430 directamente. El pin del VDD se utiliza para igualar el voltaje del TTL.

SIM_TXD

SIM_RXD

GND si este pin no está utilizado, manténgalo abierto

RST RST el módulo, si este pin no está utilizado, manténgalo abierto
