MODULO ESP8266 PANTALLA OLED 0,96" USB-C

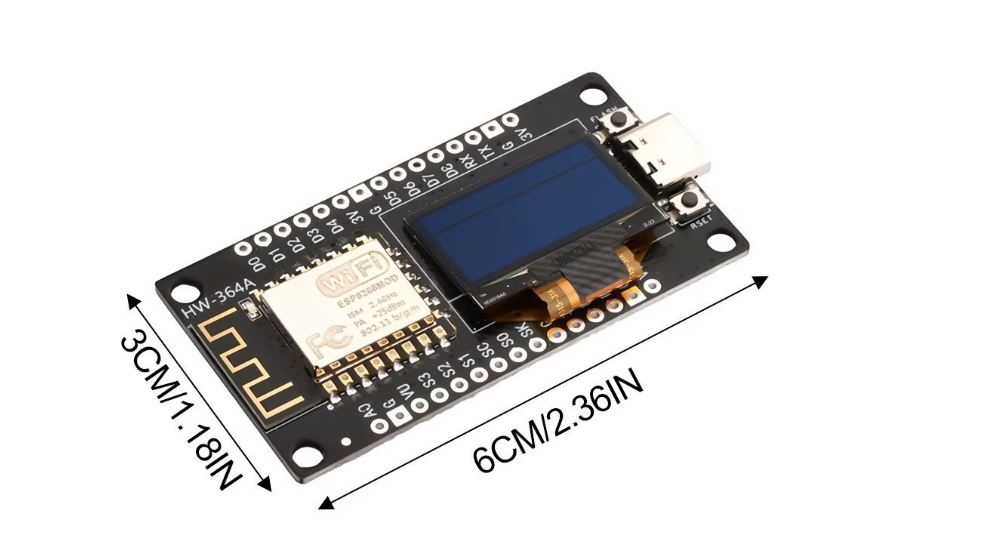

Módulo placa de desarrollo ESP8266 HW-364A con pantalla OLED de 0,96"

Referencia: ESP8266/OLED

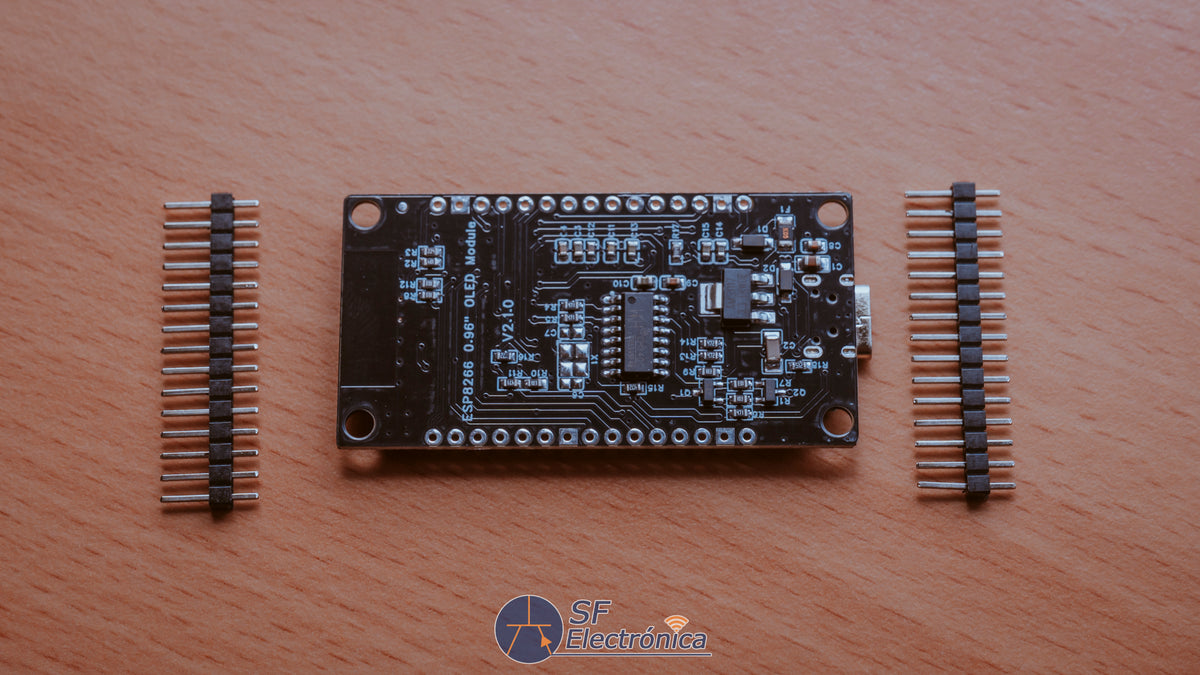

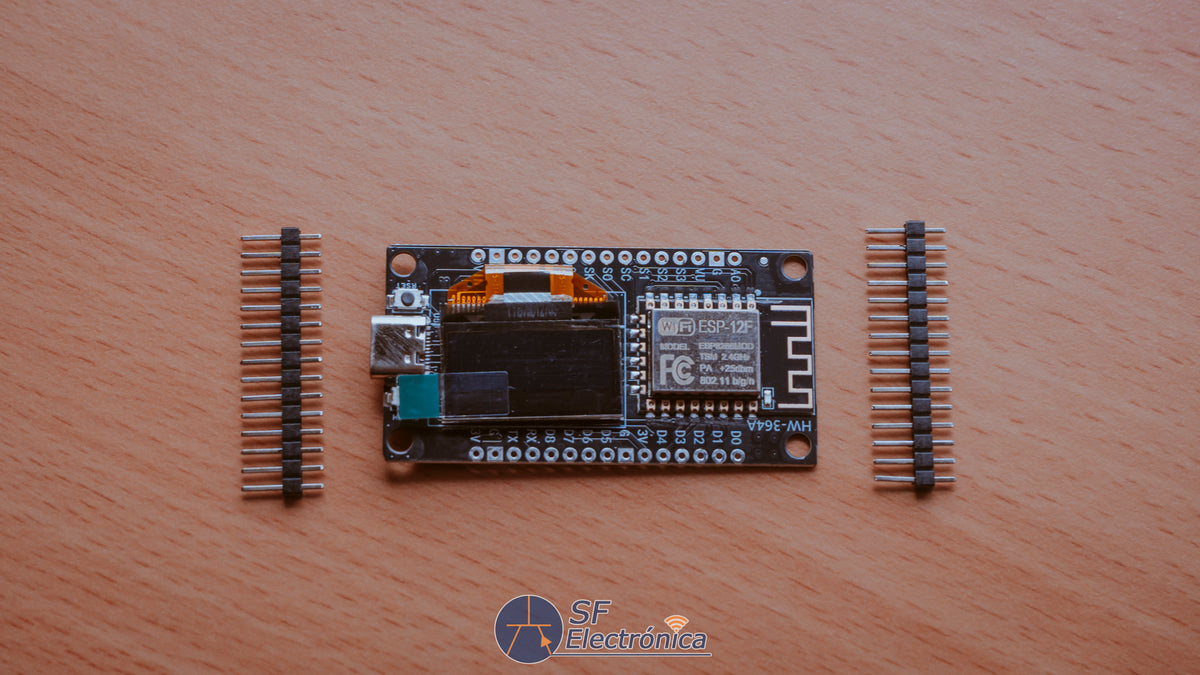

*Los pines vienen sin soldar

** Cable USB-C no incluido

-

Placa de desarrollo compacta basada en el ESP8266, con conectividad WiFi integrada y pantalla OLED de 0,96 pulgadas. Es una solución práctica para proyectos IoT, automatización, monitorización y prototipado, ya que combina el microcontrolador y la pantalla en una sola placa.

La pantalla utiliza un controlador SSD1306, con una resolución de 128 × 64 píxeles y comunicación mediante I2C.

Características

• Microcontrolador ESP8266
• WiFi integrado
• Pantalla OLED de 0,96"
• Resolución 128 × 64 píxeles
• Controlador SSD1306
• Comunicación I2C
• Conector USB-C

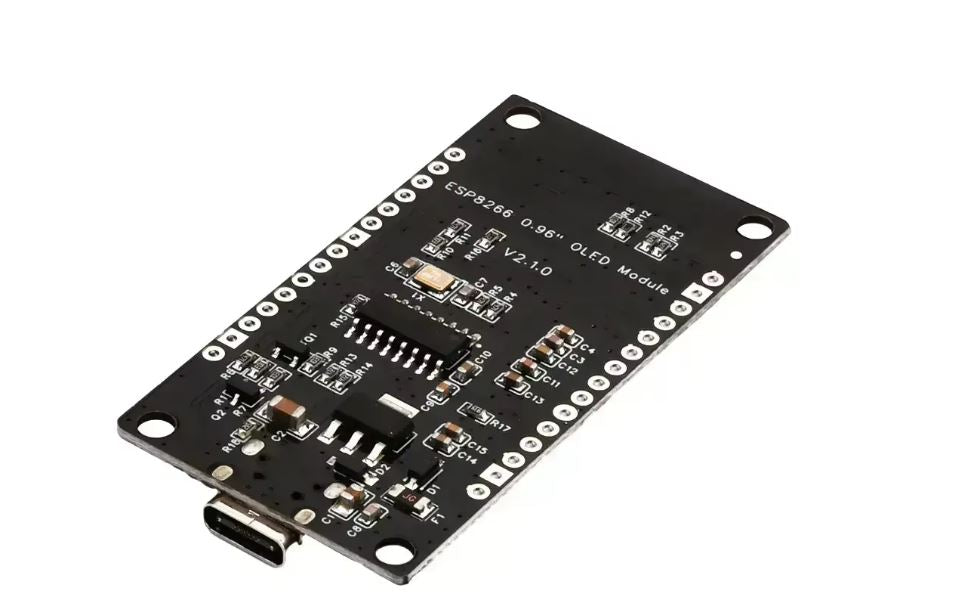

• Conversor USB-Serie CH340
• Compatible con Arduino IDE
• Compatible con MicroPython
• GPIO disponibles para sensores y módulos externos
• Diseño compacto
• Ideal para proyectos IoT y automatización

Especificaciones técnicas

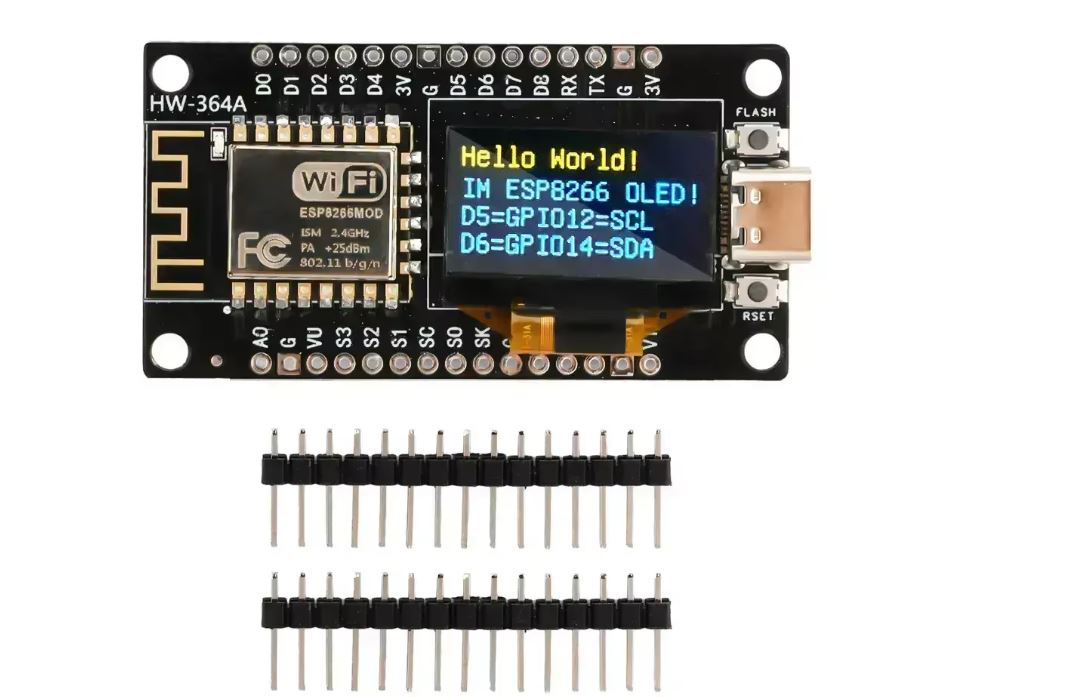

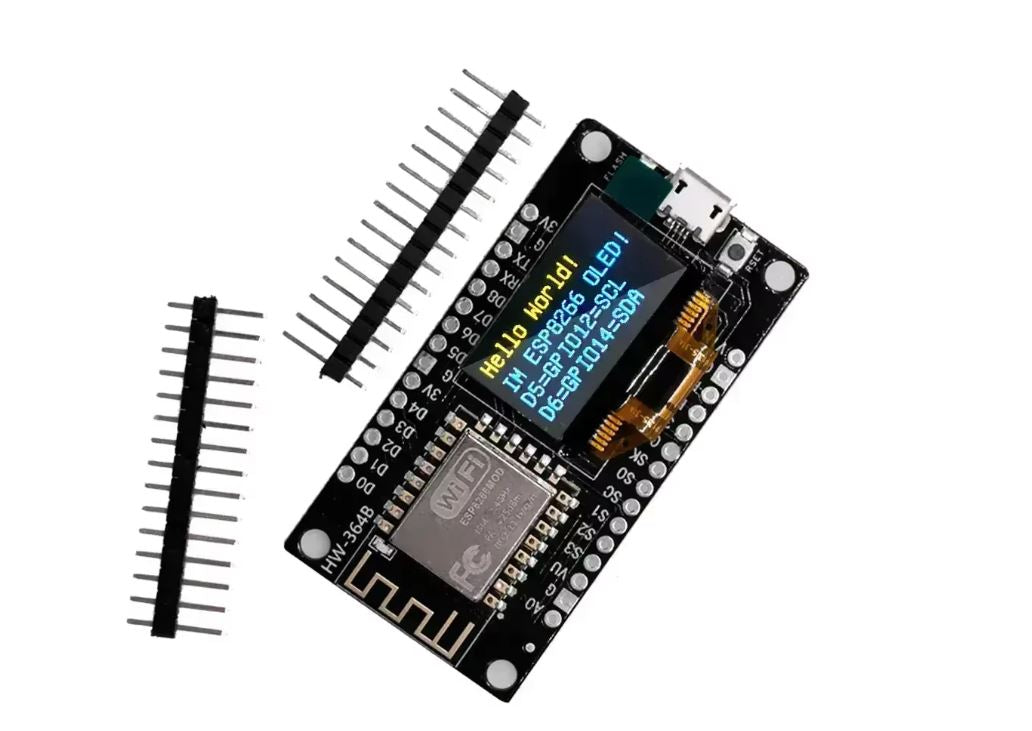

La pantalla aparece normalmente en la dirección I2C 0x3C. En la configuración documentada para esta placa, las líneas I2C son GPIO14 (D6) para SDA y GPIO12 (D5) para SCL. Algunas versiones o lotes pueden presentar el etiquetado de SDA/SCL intercambiado, por lo que conviene comprobarlo si la pantalla no responde.

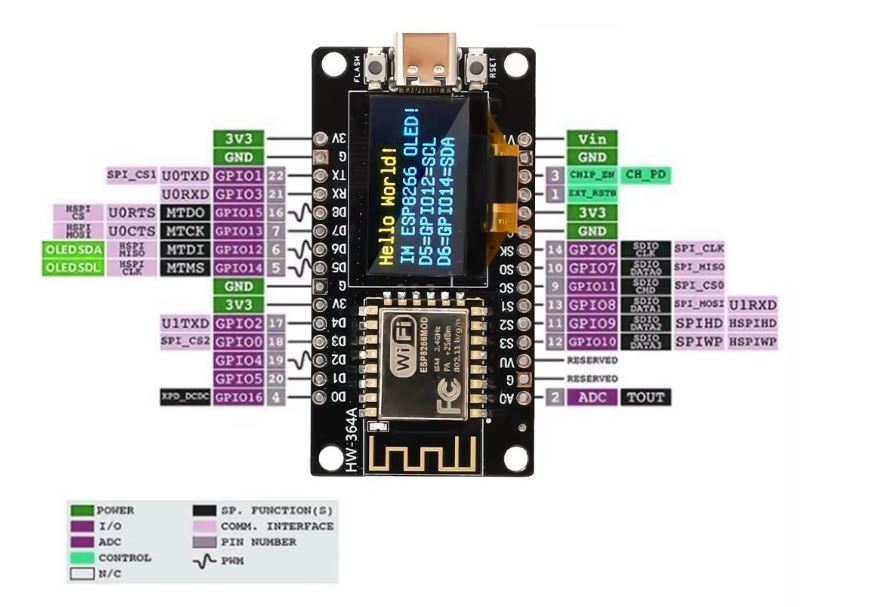

Pinout I2C

Programación

La placa puede programarse mediante USB-C, utilizando el chip CH340 para la comunicación serie con el ordenador. Es adecuada para trabajar con Arduino IDE y también con MicroPython.

Aplicaciones

• Proyectos IoT
• Domótica
• Automatización
• Monitorización de sensores
• Estaciones de datos
• Paneles de información
• Indicadores y menús
• Proyectos WiFi
• Robótica
• Control remoto
• Proyectos DIY
• Prototipado electrónico
