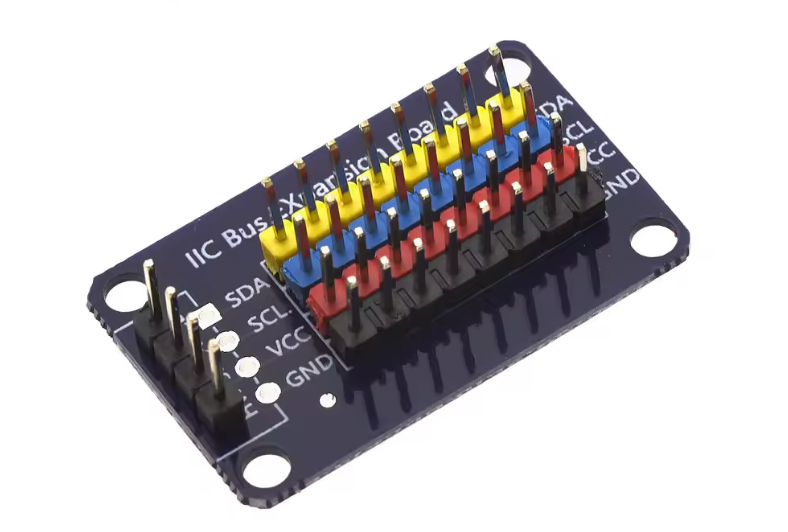

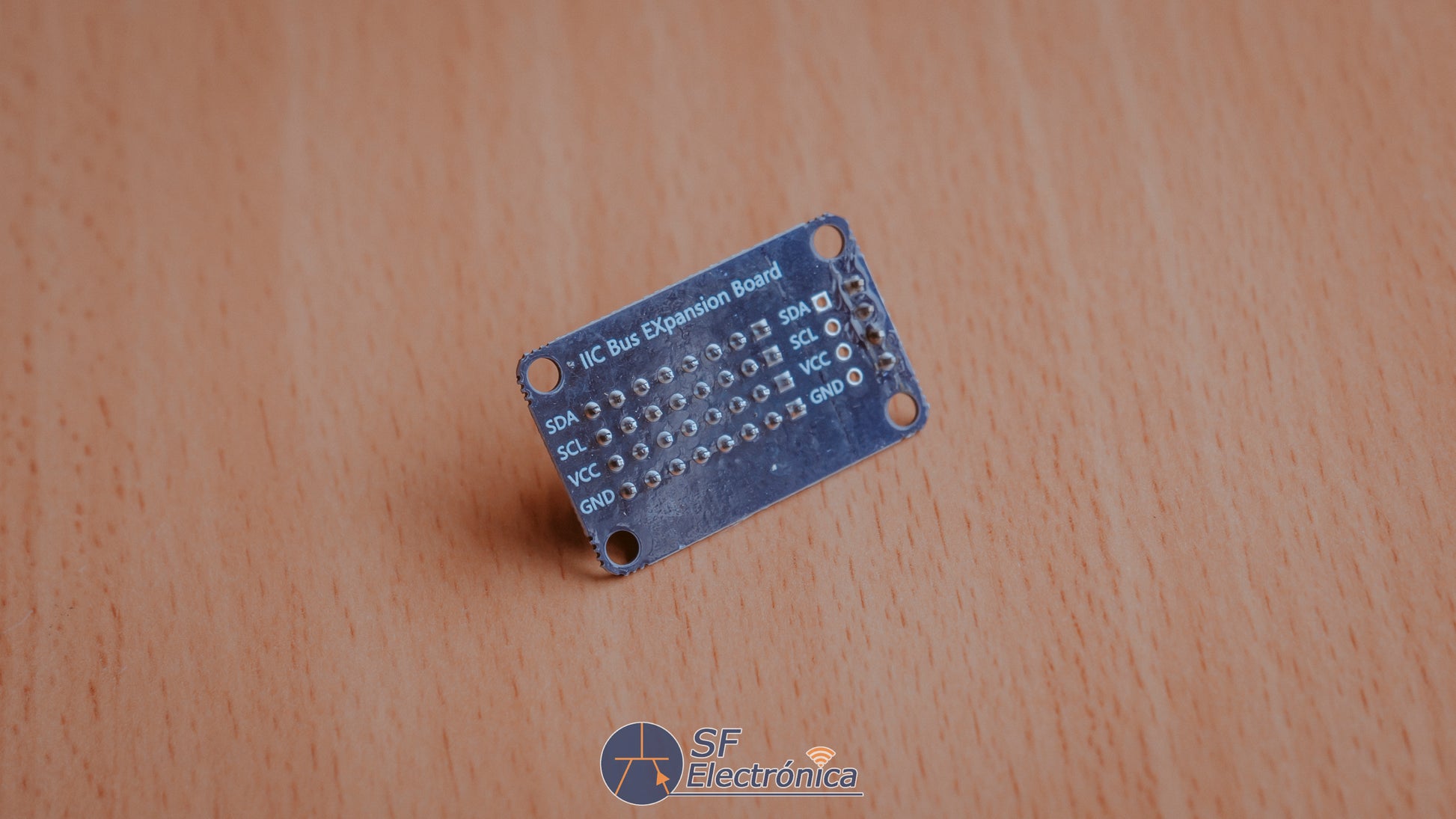

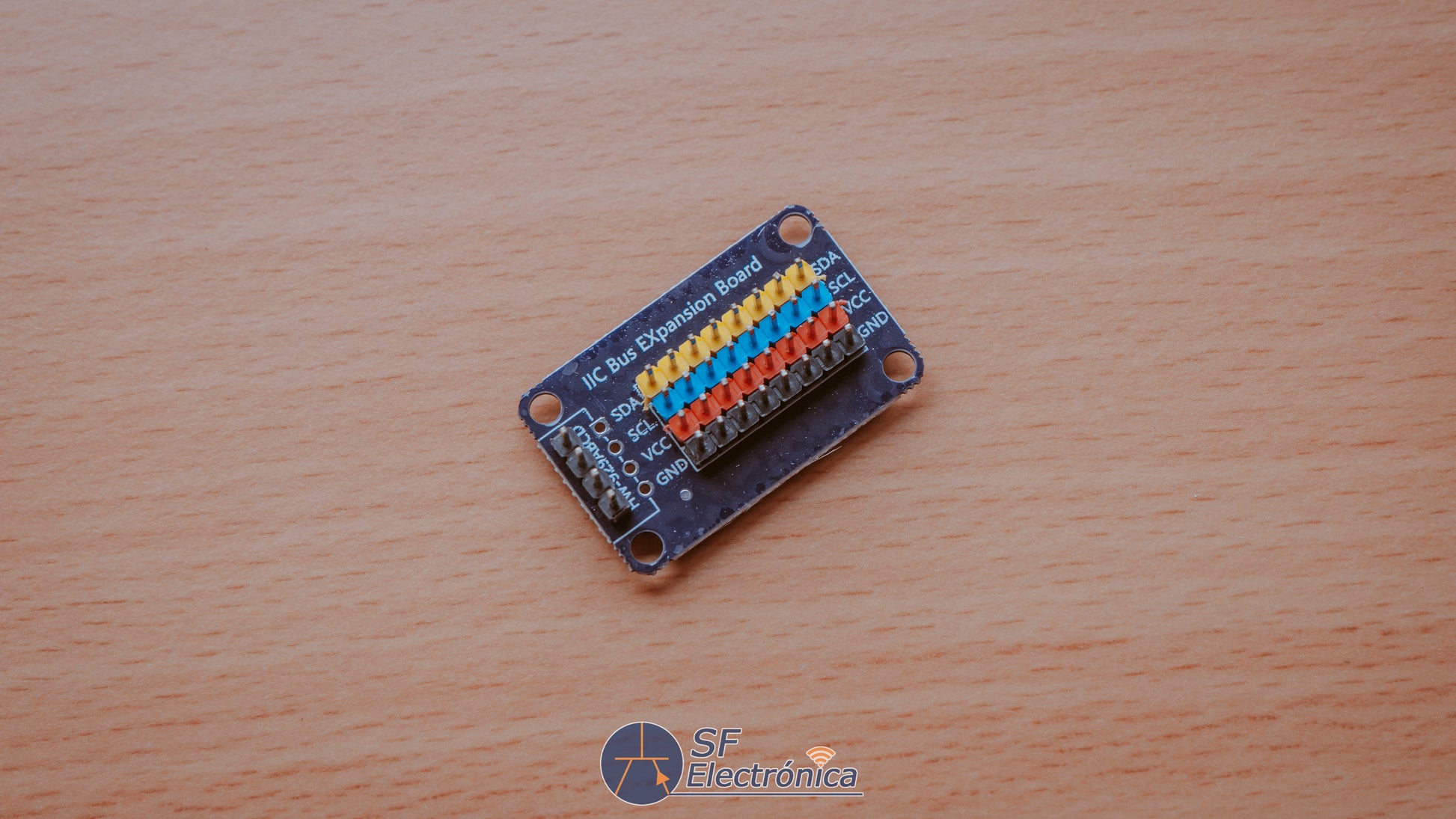

MODULO DIVISOR EXPANSOR BUS I2C 8 CANALES

Módulo divisor expansor de BUS i2C (IIC) de 8 canales para expansión de interfaz

Referencia: BUSI2C

-

El módulo BUSI2C es un expansor/divisor de bus I²C (Inter-Integrated Circuit) de 8 canales basado en el multiplexor TCA9548A, diseñado para ampliar las posibilidades de conexión de dispositivos I²C a un mismo microcontrolador. Permite utilizar varios sensores o módulos con la misma dirección I²C, seleccionando mediante software qué canal queda activo en cada momento.

Es una solución ideal para proyectos con Arduino, ESP32, ESP8266, Raspberry Pi y otros microcontroladores que requieren conectar múltiples dispositivos I²C.

Características principales

• Expansor de bus I²C de 8 canales independientes.
• Basado en el circuito integrado TCA9548A.
• Permite conectar hasta 8 ramas I²C independientes.
• Soluciona conflictos de dirección I²C entre dispositivos iguales.
• Comunicación con el controlador principal mediante bus I²C.
• Selección de canal mediante comandos software.
• Compatible con sistemas de 3,3 V y 5 V.
• Bajo consumo energético.
• Diseño compacto para integración sencilla en prototipos.
• Posibilidad de conectar varios multiplexores en el mismo bus mediante dirección configurable.

Especificaciones técnicas

• Referencia: BUSI2C
• Chip principal: TCA9548A
• Tipo de módulo: Multiplexor / expansor I²C
• Número de canales: 8 canales bidireccionales
• Interfaz principal: I²C
• Canales secundarios: 8 buses I²C independientes
• Direcciones I²C configurables: 0x70 - 0x77
• Tensión de funcionamiento: 1,65 V - 5,5 V
• Tensión recomendada: 3,3 V / 5 V
• Velocidad máxima del bus I²C: Hasta 400 kHz
• Temperatura de funcionamiento: Aproximadamente -40 °C a +85 °C

Pines de conexión

Bus principal (controlador):

• VCC: Alimentación del módulo
• GND: Tierra
• SDA: Datos I²C
• SCL: Reloj I²C

Canales de expansión:

Cada canal dispone de:

• SDx: Línea de datos I²C
• SCx: Línea de reloj I²C

Ejemplo:

• Canal 0 → SDA0 / SCL0
• Canal 1 → SDA1 / SCL1
• ...
• Canal 7 → SDA7 / SCL7

Compatibilidad

Compatible con:

• Arduino UNO / Mega / Nano.
• ESP32.
• ESP8266.
• Raspberry Pi.
• STM32.
• Microcontroladores con interfaz I²C.

Aplicaciones

• Conexión de múltiples sensores I²C.
• Proyectos IoT.
• Sistemas domóticos.
• Estaciones meteorológicas.
• Robótica.
• Pantallas OLED múltiples.
• Sensores de temperatura, presión, humedad o movimiento.
• Sistemas de monitorización industrial.
• Proyectos educativos y prototipos electrónicos.

Ventajas

• Permite ampliar fácilmente el número de dispositivos I²C conectados.
• Evita problemas con dispositivos que utilizan la misma dirección I²C.
• Reduce la complejidad del cableado.
• Compatible con una gran variedad de placas de desarrollo.
• Ideal para proyectos con muchos sensores y módulos.

Contenido habitual del paquete:

• 1 × Módulo expansor/divisor de bus I²C de 8 canales BUSI2C.
• No incluye placa Arduino/ESP32 ni cables de conexión.
