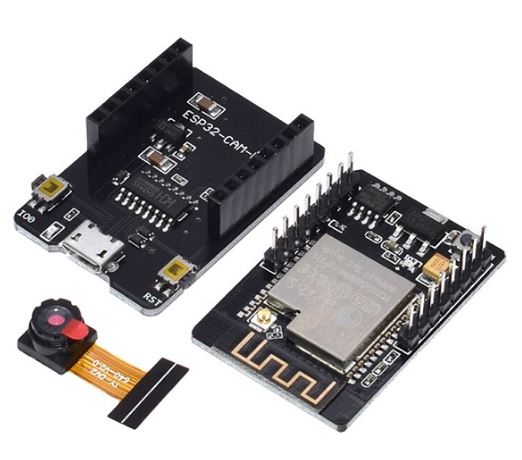

MODULO DESARROLLO ESP32 CAMARA

Módulo de desarrollo Wi-Fi-Bluetooth ESP32 con cámara OV2640

5V

Referencia: ESP32-CAM-MB

-

• Temperatura de funcionamiento: -45-+85
• Potencia de disipación: 1
• Tensión de alimentación: 3-5V
• Nombre de la marca: DIYUSER

-

-

El ESP32-CAM-MB es un módulo de desarrollo basado en el ESP32 que integra una cámara OV2640 de 2 megapíxeles, conectividad Wi-Fi y Bluetooth, ranura para tarjeta microSD y un adaptador de programación USB a serie mediante la placa base ESP32-CAM-MB. Es una solución compacta para proyectos de visión artificial, vigilancia, IoT y transmisión de imágenes por red.

Características principales

• Microcontrolador basado en ESP32.
• Procesador Xtensa® LX6 de doble núcleo de 32 bits.
• Frecuencia de funcionamiento de hasta 240 MHz.
• Conectividad inalámbrica:
  • Wi-Fi 802.11 b/g/n (2,4 GHz)
  • Bluetooth 4.2 BR/EDR + BLE
• Cámara integrada OV2640 de 2 MP.
• Resolución máxima de imagen: 1600 × 1200 píxeles.
• Flash LED integrado para iluminación.
• Ranura para tarjeta microSD/TF (hasta 4 GB).
• Antena Wi-Fi integrada en PCB.
• Placa adaptadora ESP32-CAM-MB con conector Micro USB para programación.
• Alimentación mediante 5 V.

Especificaciones técnicas

• Modelo: ESP32-CAM-MB
• Microcontrolador: ESP32-D0WD-V3
• CPU: Dual-Core Xtensa LX6 32 bits
• Frecuencia CPU: Hasta 240 MHz
• Memoria Flash: 4 MB (32 Mbit)
• Memoria SRAM interna: 520 KB
• PSRAM externa: 4 MB (según versión)
• Wi-Fi: IEEE 802.11 b/g/n/e/i
• Bluetooth: Bluetooth 4.2 BR/EDR + BLE
• Cámara: OV2640
• Resolución cámara: 2 megapíxeles (1600 × 1200)
• Formatos de imagen: JPEG, BMP y escala de grises
• Antena: Integrada PCB (ganancia aproximada 2 dBi)
• Voltaje de alimentación: 5 V
• Consumo aproximado:
  • 180 mA a 5 V (sin flash)
  • Hasta 310 mA a 5 V con flash activado

Interfaces disponibles

• UART
• SPI
• I²C
• PWM
• ADC
• GPIO digitales
• Interfaz para tarjeta microSD
• Interfaz de cámara DVP

Características de la cámara OV2640

• Sensor CMOS de 2 megapíxeles.
• Captura de imágenes y vídeo.
• Compatible con salida JPEG.
• Bajo consumo energético.
• Ideal para aplicaciones de visión embebida.

Compatibilidad

Compatible con:

• Arduino IDE
• ESP-IDF
• PlatformIO
• MicroPython (según soporte del proyecto)

Aplicaciones

• Cámaras IP Wi-Fi.
• Sistemas de vigilancia.
• Monitorización remota.
• Domótica inteligente.
• Reconocimiento de imágenes.
• Proyectos de inteligencia artificial básica.
• Automatización y robótica.
• Dispositivos IoT con captura de imagen.

Ventajas

• Cámara integrada sin necesidad de módulos adicionales.
• Comunicación inalámbrica Wi-Fi y Bluetooth incorporada.
• Programación sencilla mediante USB gracias al módulo ESP32-CAM-MB.
• Tamaño compacto y bajo consumo.
• Compatible con numerosos ejemplos y librerías del ecosistema ESP32.
