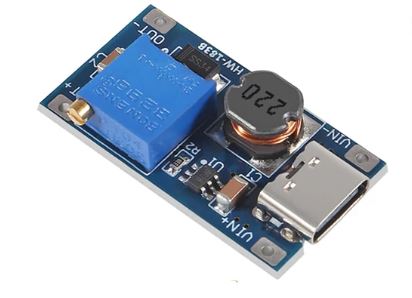

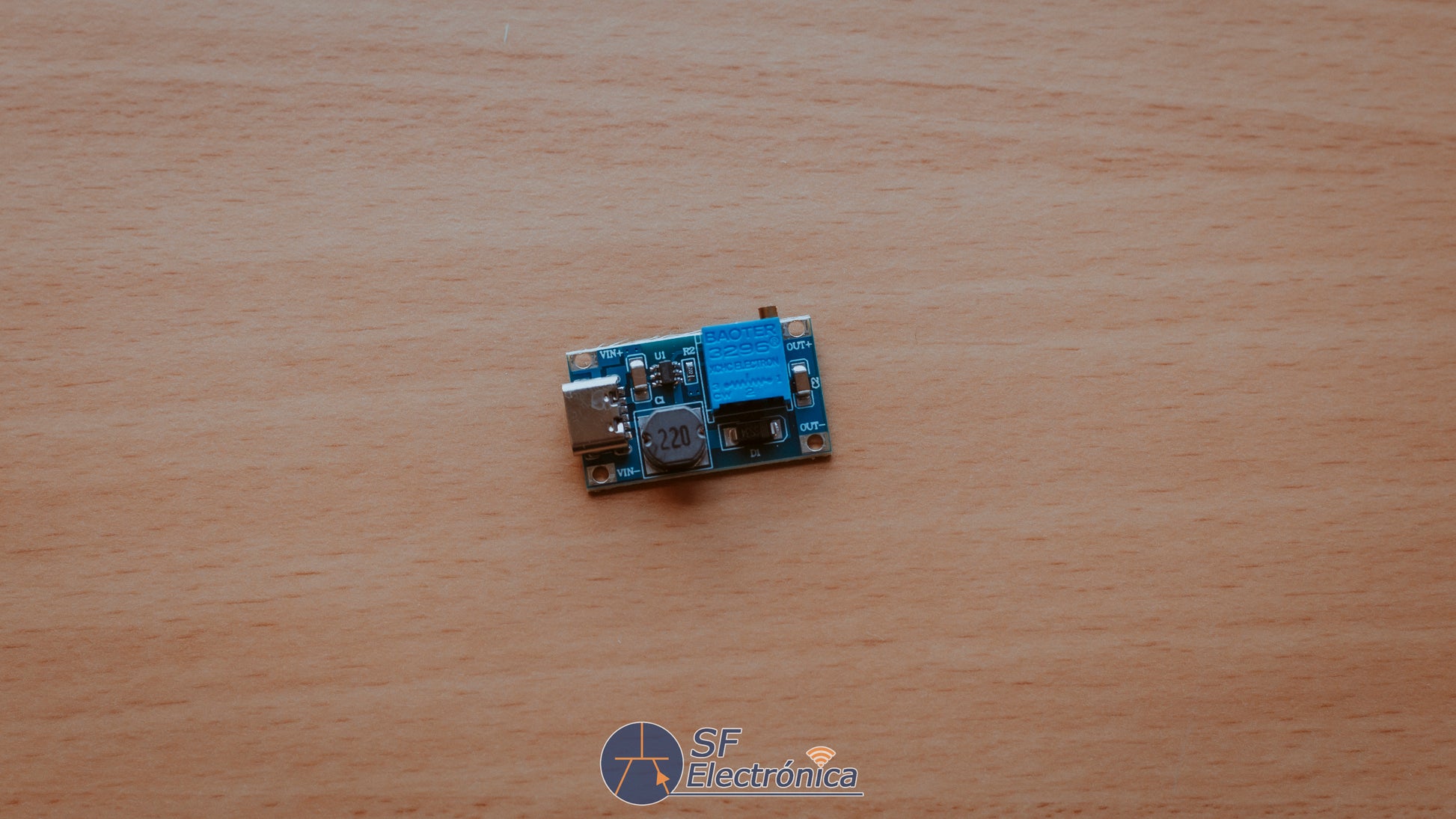

MODULO CONVERTIDOR DC-DC MT3608

Especificaciones técnicas

• Corriente máxima de salida: 2 A (recomendado: hasta 1 A para un funcionamiento estable)
• Voltaje de entrada: 2 V – 24 V
• Voltaje máximo de salida: hasta 28 V (recomendado: máximo 26 V)
• Eficiencia de conversión: superior al 93 %
• Dimensiones: 36 mm × 17 mm

Conexiones

• IN+ → Entrada positiva
• IN- → Entrada negativa
• OUT+ → Salida positiva
• OUT- → Salida negativa

Características

• Diseño compacto y fácil de instalar en proyectos y equipos electrónicos pequeños.
• Compatible con alimentación mediante USB-C.
• Permite obtener voltajes comunes como 9 V, 12 V, 15 V, 18 V y 24 V de forma sencilla.
• Amplio rango de entrada y salida con alta eficiencia de conversión.
• Ideal para proyectos DIY, electrónica portátil y sistemas embebidos.

Importante

• El voltaje de entrada no debe superar los 24 V.
• Este módulo es un elevador de voltaje (boost), por lo que el voltaje de salida siempre debe ser mayor que el voltaje de entrada.
• La corriente máxima de salida no debe superar los 2 A.
• La eficiencia depende de la diferencia entre el voltaje de entrada y el de salida.

Ajuste de voltaje

Si el voltaje de salida no se puede ajustar y permanece igual que el voltaje de entrada:

1. Gire el potenciómetro 10 vueltas en sentido horario.
2. Después, ajuste el voltaje normalmente según sus necesidades.

Regulación del voltaje:

• Girar el potenciómetro en sentido horario aumenta el voltaje de salida.
