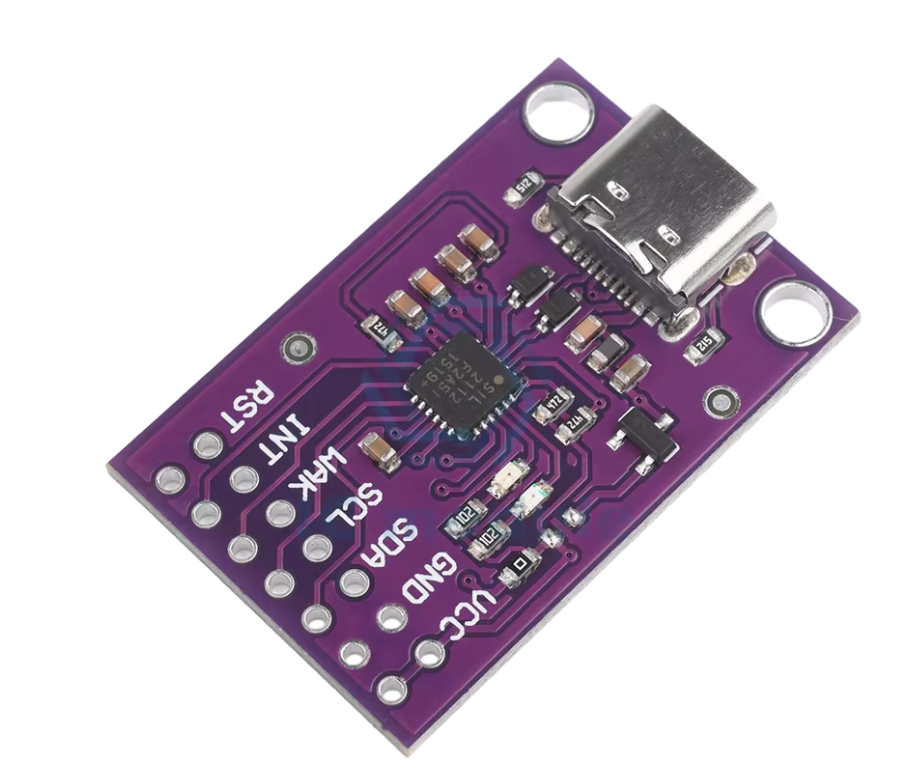

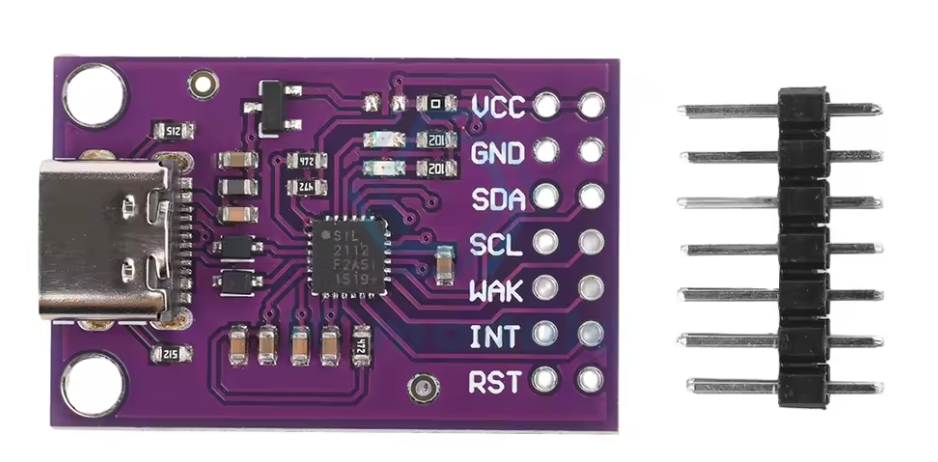

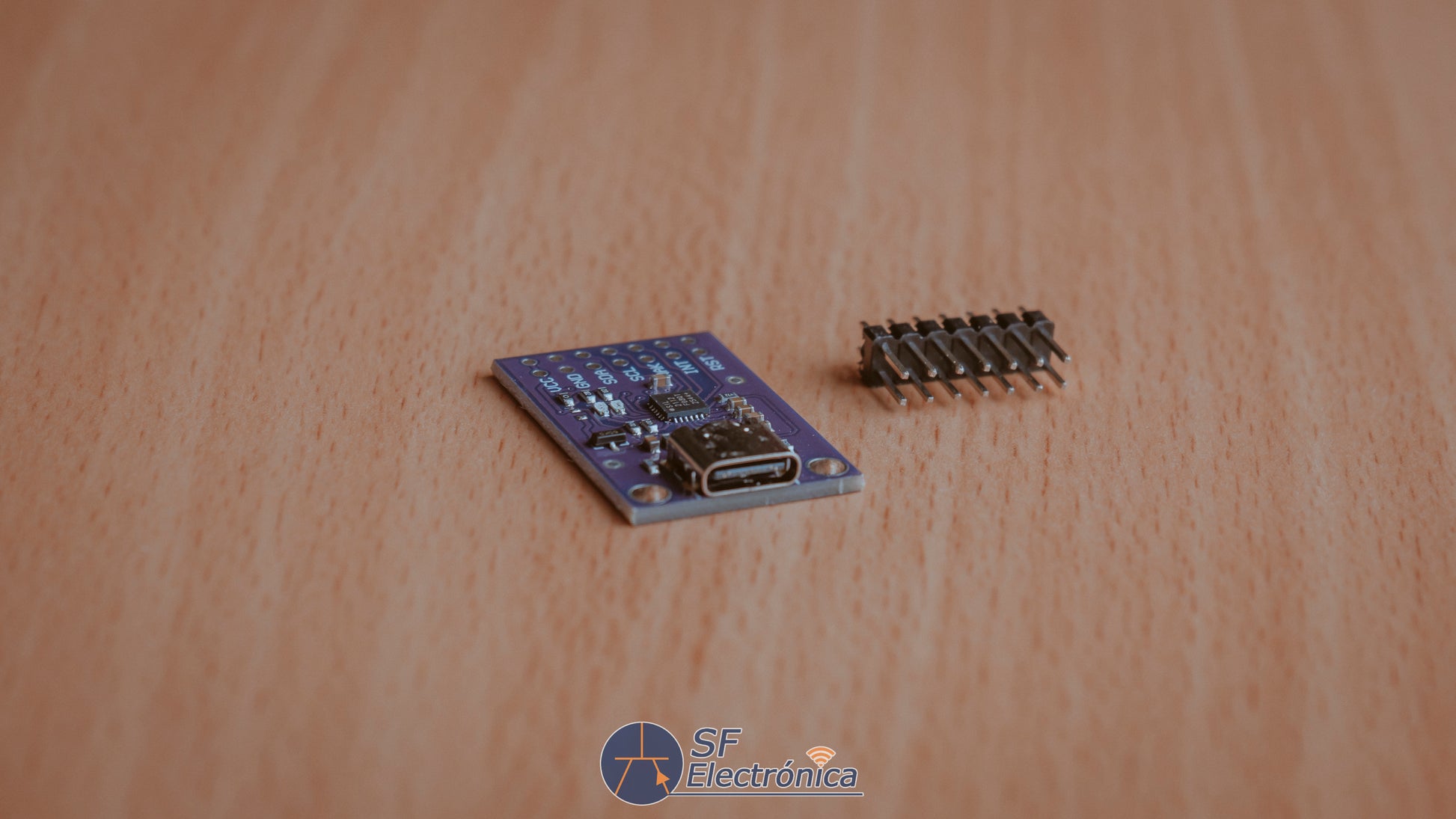

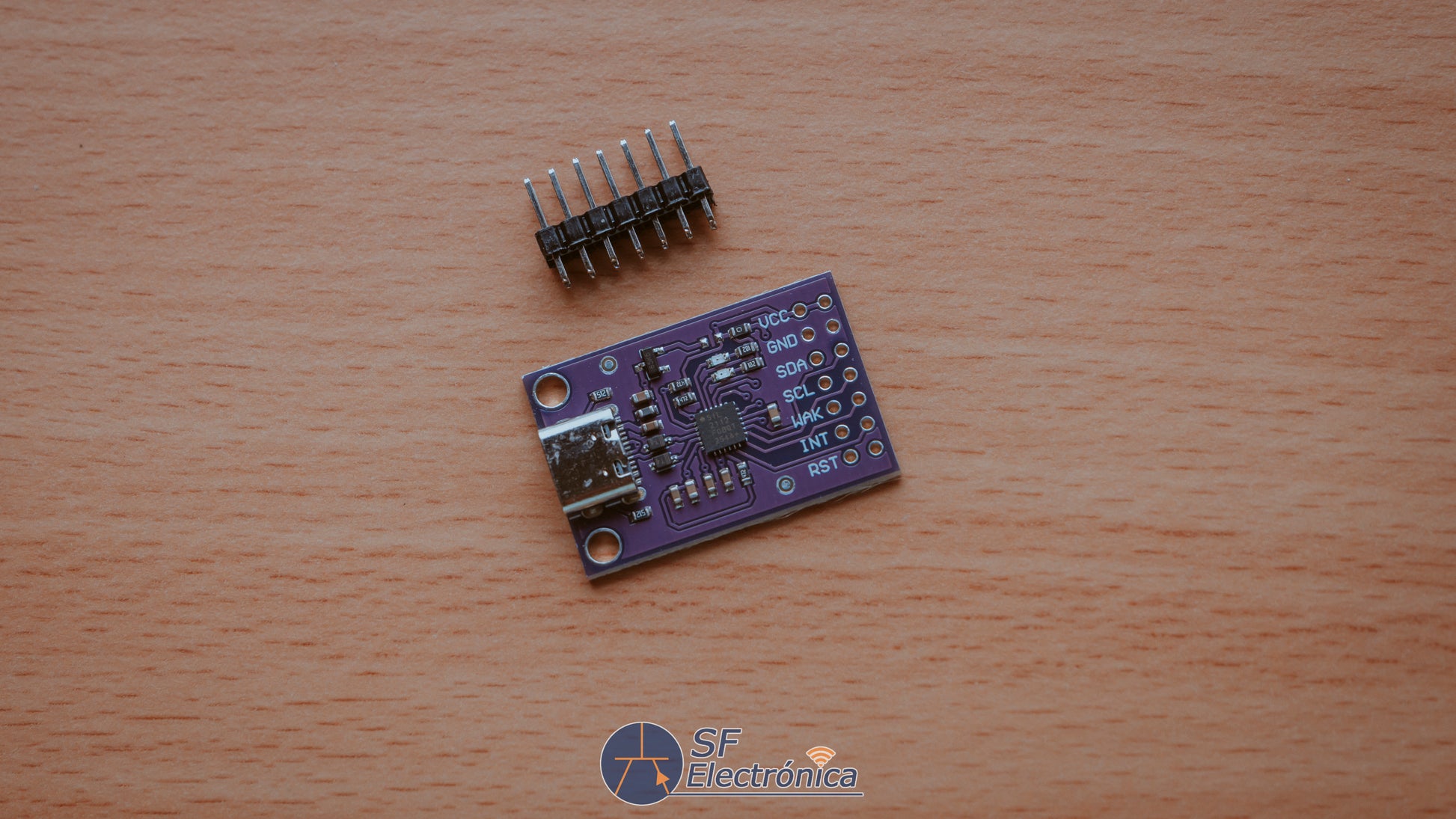

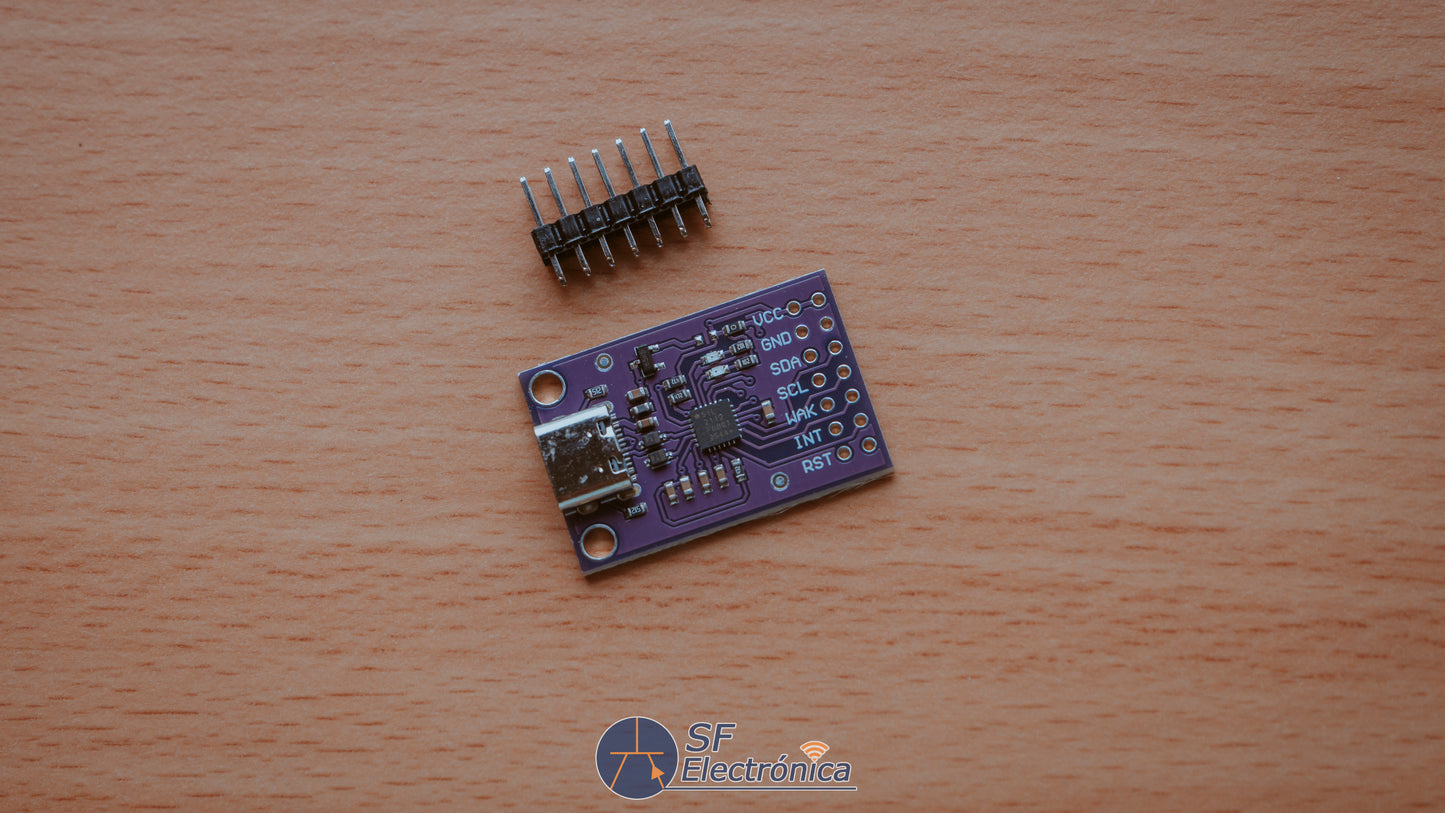

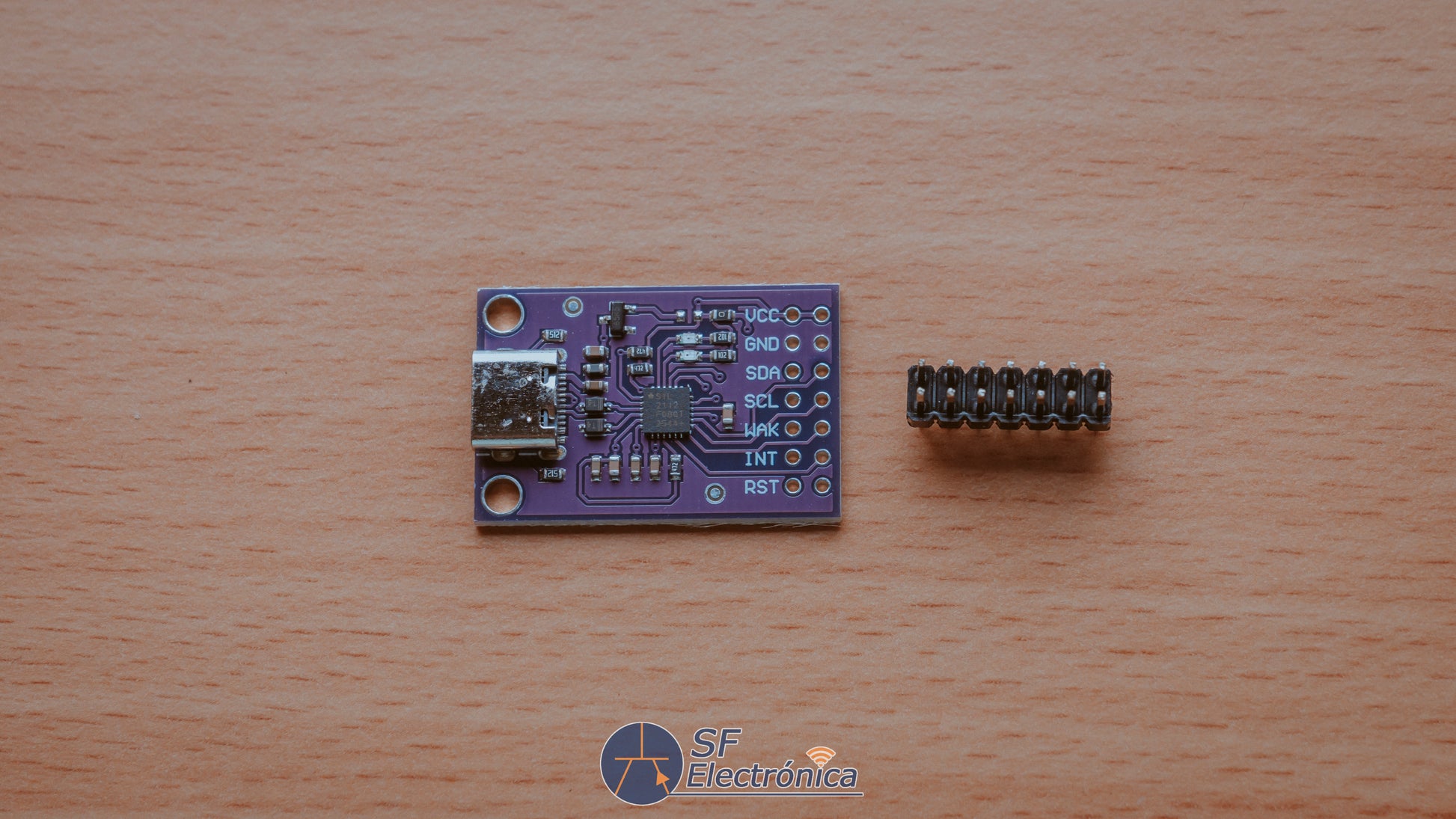

MODULO CONVERTIDOR CP2112

Módulo convertidor USB a SMBus/I2C

Medidas: 32mm x 21mm

Referencia: CP2112

-

Características

• Basado en el chip CP2112, puente USB a SMBus de alta integración.

• Interfaz USB Tipo C compatible con el estándar USB 2.0 Full Speed (12 Mbps).

• Memoria OTP (One-Time Programmable) de 194 bytes para almacenar información personalizable del dispositivo.

• Configuración sencilla mediante una interfaz gráfica (GUI), sin necesidad de desarrollar firmware ni instalar controladores específicos en sistemas compatibles con HID.

• Oscilador y transceptor USB integrados.

• Dispone de 8 pines GPIO configurables como entrada o salida, con modos push-pull o drenaje abierto (open-drain).

• Salida de reloj configurable desde 94 kHz hasta 48 MHz para dispositivos externos.

• Compatible con Windows, macOS y Linux mediante bibliotecas HID a SMBus.

• Diseño compacto y ligero, ideal para proyectos electrónicos, desarrollo y pruebas.

• Dimensiones aproximadas: 32 × 21 mm.

Especificaciones técnicas

• Chip: Silicon Labs CP2112.

• Interfaz USB: USB Tipo C.

• Estándar USB: USB 2.0 Full Speed (12 Mbps).

• Alimentación por USB: 4,0 V a 5,25 V.

• Alimentación externa: 3,0 V a 3,6 V.

• Voltaje de E/S: 1,8 V hasta VDD.

• Regulador de tensión integrado: salida de 3,45 V.

• Temperatura de funcionamiento: -40 °C a +85 °C.

• Pin de suspensión USB (SUSPEND): compatible.

• Memoria OTP integrada: 194 bytes.

• Buffer de datos SMBus: 512 bytes.

• Dirección SMBus: configurable (7 bits).

• GPIO: 8 líneas configurables.

• Salida de reloj: de 94 kHz a 48 MHz.

• Compatibilidad: Windows, macOS y Linux.

Aplicaciones

• Desarrollo y depuración de dispositivos SMBus/I²C.

• Adaptadores y dongles USB.

• Sistemas de adquisición y registro de datos.

• Automatización y control industrial.

• Proyectos electrónicos y de prototipado.

• Comunicación entre ordenadores y dispositivos SMBus.
