MODULO BMS 2S 20A BATERIAS LITIO 7,4V

Módulo BMS 2S 20A para baterías de litio 7,4V

Referencia: HW-391

-

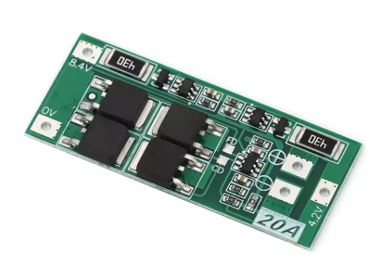

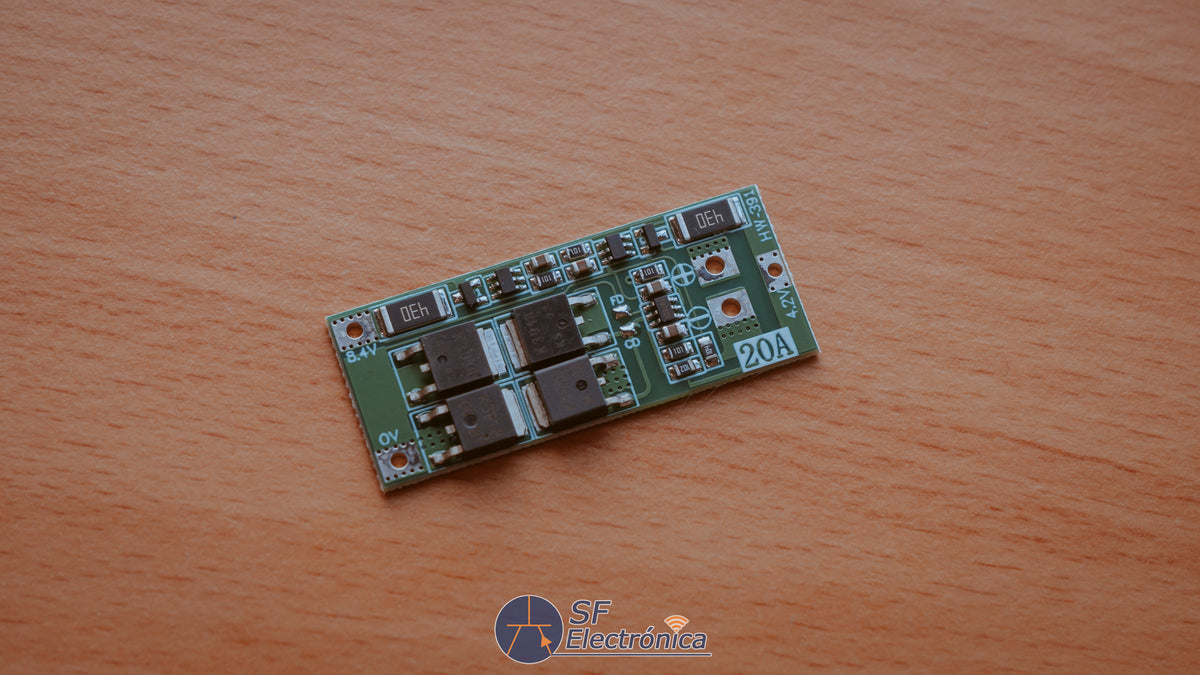

Módulo BMS HW-391 diseñado para la protección y gestión de packs de baterías de litio de 2 celdas conectadas en serie (2S). Es compatible con baterías Li-ion y Li-Po, incluyendo formatos habituales como 18650 y 26650.

Dispone de protecciones frente a sobrecarga, sobredescarga, sobrecorriente y cortocircuito, proporcionando una mayor seguridad y protección para el pack de baterías. Esta versión incorpora función de balanceo de celdas.

Características principales

• Modelo: HW-391

• Tipo: Módulo BMS / circuito de protección de baterías

• Configuración: 2S

• Número de celdas: 2 celdas en serie

• Tipo de batería: Li-ion / Li-Po

• Tensión nominal del pack: 7,4 V

• Tensión de carga completa: 8,4 V

• Tensión de carga: 8,4 V

• Corriente máxima de descarga: 20 A

• Corriente de carga: hasta 10 A

• Balanceo de celdas: Sí

• Protección contra sobrecarga: Sí

• Protección contra sobredescarga: Sí

• Protección contra sobrecorriente: Sí

• Protección contra cortocircuito: Sí

• Protección contra inversión de polaridad: No especificada

• Dimensiones aproximadas: 48 × 20 × 3,4 mm

• Peso aproximado: 5 g

Protecciones

El módulo HW-391 incorpora diferentes sistemas de protección para ayudar a mantener las celdas dentro de unos parámetros seguros de funcionamiento:

• Protección contra sobrecarga.

• Protección contra sobredescarga.

• Protección contra sobrecorriente.

• Protección contra cortocircuitos.

• Balanceo de las celdas para ayudar a mantener un nivel de carga equilibrado entre ambas baterías.

Aplicaciones

Ideal para la construcción y reparación de packs de baterías de litio de 7,4 V, utilizando dos celdas conectadas en serie.

Puede utilizarse en proyectos electrónicos, sistemas portátiles, iluminación LED, pequeños vehículos eléctricos, equipos electrónicos, sistemas DIY y otros dispositivos alimentados mediante baterías Li-ion o Li-Po.

Compatibilidad

Compatible con packs formados por:

• 2 × baterías Li-ion 3,7 V en serie.

• 2 × baterías 18650 en serie.

• 2 × baterías 26650 en serie.

• Packs Li-Po de 2S.

La tensión nominal del conjunto es de 7,4 V y la tensión máxima de carga es de 8,4 V.

Importante

El módulo BMS debe utilizarse con 2 celdas del mismo tipo y capacidad, correctamente conectadas en serie.

Para cargar el pack debe utilizarse un cargador adecuado para baterías Li-ion/Li-Po 2S con tensión de salida de 8,4 V.

Aunque el módulo está especificado para una corriente máxima de descarga de hasta 20 A, la corriente real admisible puede depender de la temperatura, ventilación, instalación y condiciones de funcionamiento. Para aplicaciones de alta corriente se recomienda comprobar la temperatura del módulo durante el funcionamiento.

No utilizar con baterías conectadas en paralelo como si fueran una única celda. Para configuraciones diferentes de 2S se debe utilizar un BMS específicamente diseñado para el número de celdas correspondiente.

Datos técnicos

Modelo: HW-391
Configuración: 2S
Tensión nominal: 7,4 V
Tensión máxima de carga: 8,4 V
Corriente máxima de descarga: 20 A
Corriente máxima de carga: 10 A
Balanceo: Sí
Protección de sobrecarga: Sí
Protección de sobredescarga: Sí
Protección de sobrecorriente: Sí
Protección contra cortocircuito: Sí
Dimensiones: aprox. 48 × 20 × 3,4 mm
Peso: aprox. 5 g

Contenido del paquete

• 1 × Módulo BMS HW-391 2S 20A
