MODULO BMS 18650 12.6V 3S

Módulo BMS de protección de batería para baterías de iones de litio 18650

12.6V

3S HW-375

Referencia: HW-375

-

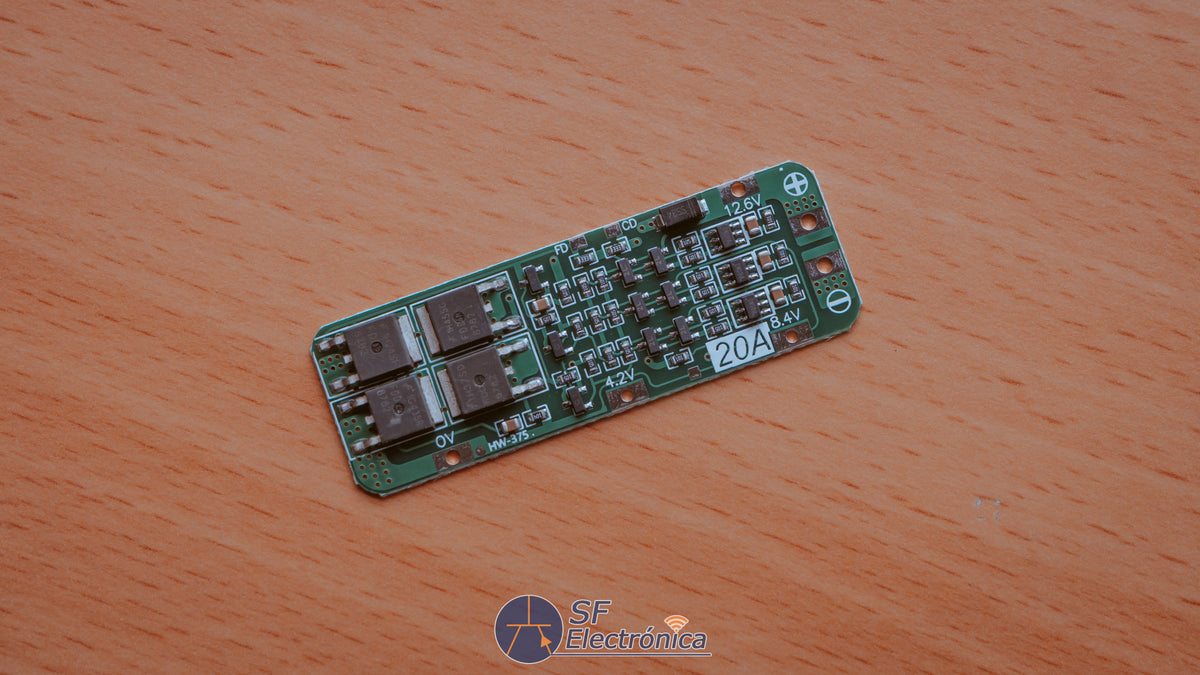

Placa BMS de protección diseñada para packs de baterías de litio-ion 3S, formada por 3 grupos de celdas conectadas en serie. Incorpora protección frente a sobrecarga, sobredescarga, sobrecorriente y cortocircuito.

Es adecuada para construir y proteger packs de baterías de 11,1 V nominales y 12,6 V a plena carga, con una corriente de descarga continua de hasta 20 A según la versión HW-375.

Características

• Modelo: HW-375
• Tipo: BMS / placa de protección
• Configuración: 3S
• Tecnología de batería: Li-ion
• Compatible con celdas 18650 y otras celdas Li-ion compatibles
• Tensión nominal del pack: 11,1 V
• Tensión máxima de carga: 12,6 V
• Corriente máxima de descarga continua: 20 A
• Protección contra sobrecarga
• Protección contra sobredescarga
• Protección contra sobrecorriente
• Protección contra cortocircuitos
• Diseño compacto
• No requiere programación
• Sin función de balanceo de celdas en esta versión.

Especificaciones técnicas

Las dimensiones de una versión HW-375 comercializada son aproximadamente 60 × 20 × 5 mm.

Conexión

La placa está diseñada para un pack formado por 3 grupos de celdas en serie:

• B- / 0V: negativo del pack
• B1 / 4,2 V: conexión entre la primera y segunda celda
• B2 / 8,4 V: conexión entre la segunda y tercera celda
• B+ / 12,6 V: positivo del pack
• P+ / P-: salida para carga y descarga

Es importante respetar el orden y la polaridad de las conexiones para evitar daños en la placa o en las baterías.

Aplicaciones

• Packs de baterías 18650
• Proyectos con baterías Li-ion 3S
• Herramientas eléctricas
• Robots
• Vehículos eléctricos pequeños
• Proyectos Arduino y ESP32
• Sistemas portátiles
• Proyectos DIY
• Sistemas de alimentación mediante baterías
