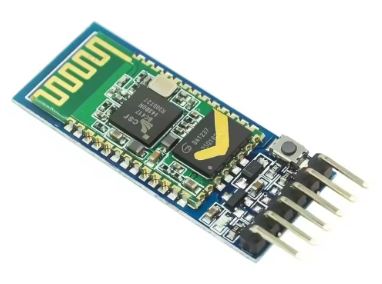

MODULO BLUETOOTH HC-05

Módulo Bluetooth compatible para Arduino

Referencia: HC-05

-

Características:

• El módulo central utiliza HC-05 como módulo esclavo, con interfaces de salida que incluyen VCC, GND, TXD, RXD, pin KEY y pin de salida de estado de conexión Bluetooth (STATE).La salida es baja cuando no está conectada y alta cuando está conectada.
• El LED indica el estado de la conexión Bluetooth, el flash indica que no hay conexión Bluetooth, el parpadeo lento indica que ingresa al modo AT, el parpadeo doble indica que Bluetooth está conectado y el puerto está abierto
• La placa base está equipada con diodos anti-inversión, con un LDO de 3,3 V y un voltaje de entrada de 3,6-6 V. La corriente es de aproximadamente 30 mA cuando no está emparejada y aproximadamente 10 mA cuando está emparejada. ¡El voltaje de entrada no debe exceder los 7V!
• El nivel de interfaz es de 3,3 V, que se puede conectar directamente a varios microcontroladores (51, AVR, PIC, ARM, MSP430, etc.), ¡Y los microcontroladores de 5 V también se pueden conectar directamente sin MAX232 y no pueden pasar por MAX232!
• La distancia efectiva del espacio abierto es de 10 metros (el nivel de potencia es CLASE 2), y también es posible superar los 10 metros, pero la calidad de la conexión a esta distancia no está garantizada.
• Después del emparejamiento, cuando se utiliza un puerto serie full duplex, no es necesario comprender ningún protocolo Bluetooth. Admite bits de datos de 8 bits, bits de parada de 1 bits y formatos de comunicación de verificación de paridad, que también son formatos de comunicación de uso común y no admiten otros formatos.
• Puede ingresar al modo de comando AT elevando el pin 34 para configurar parámetros e consultar información

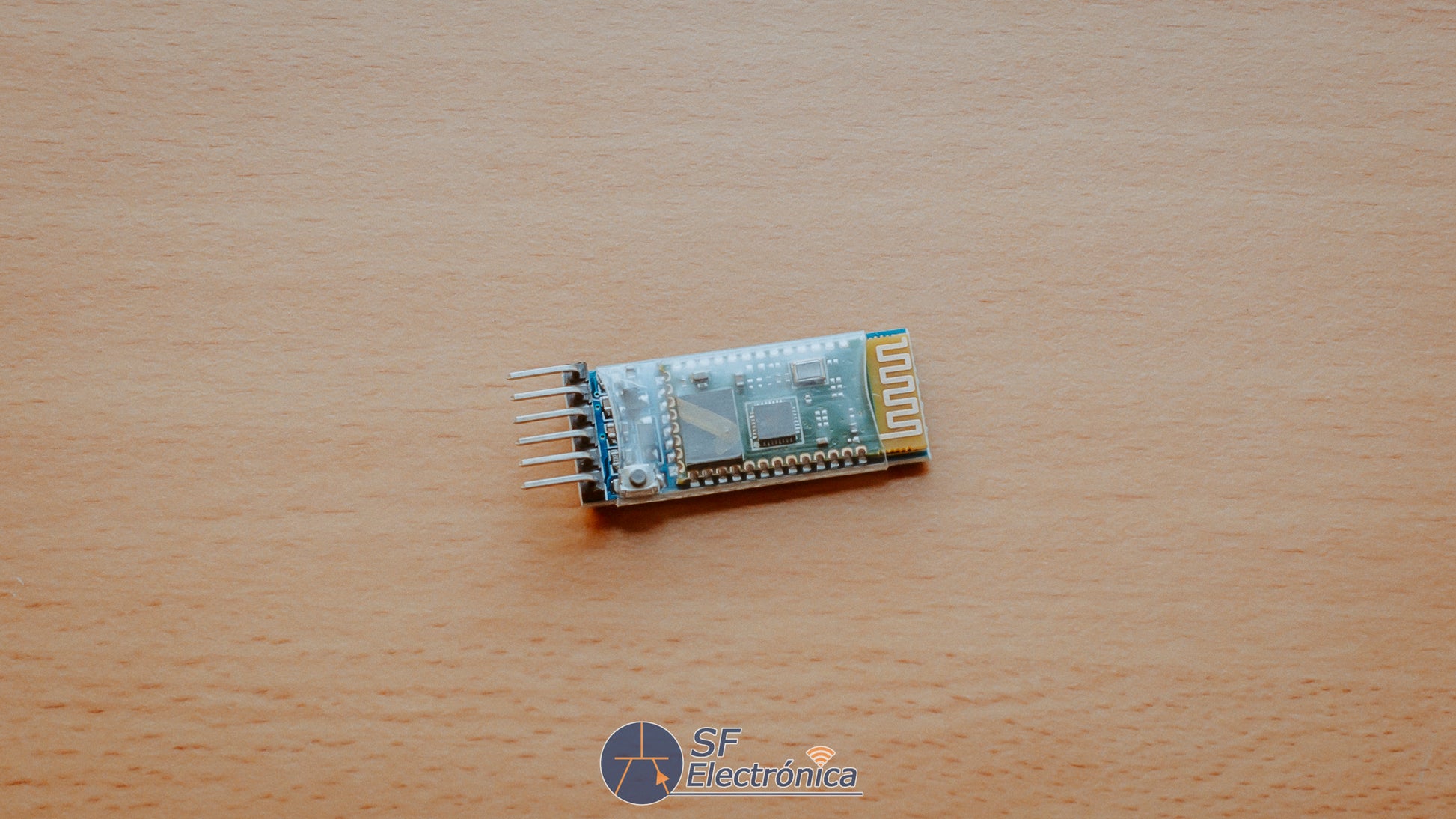

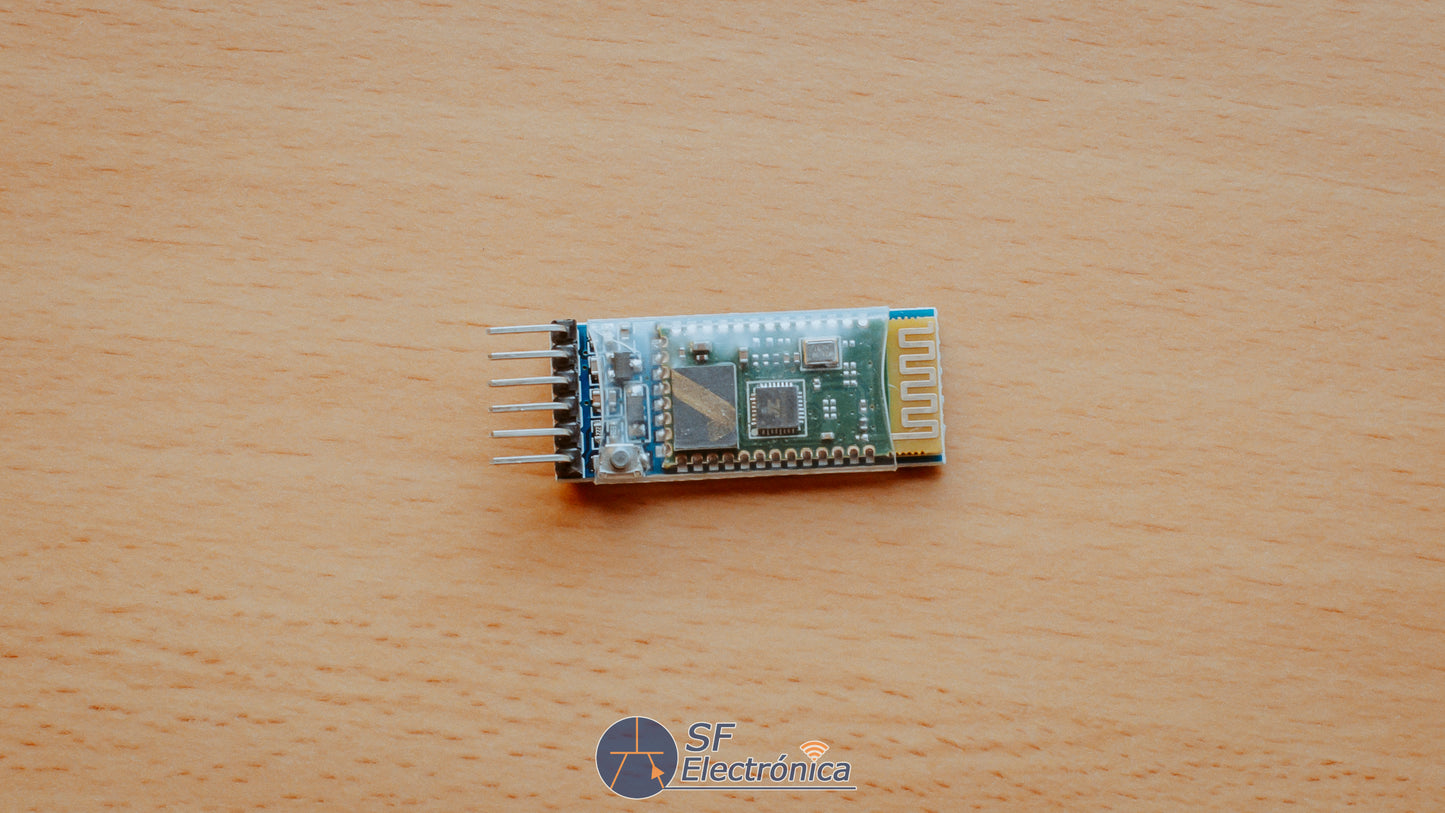

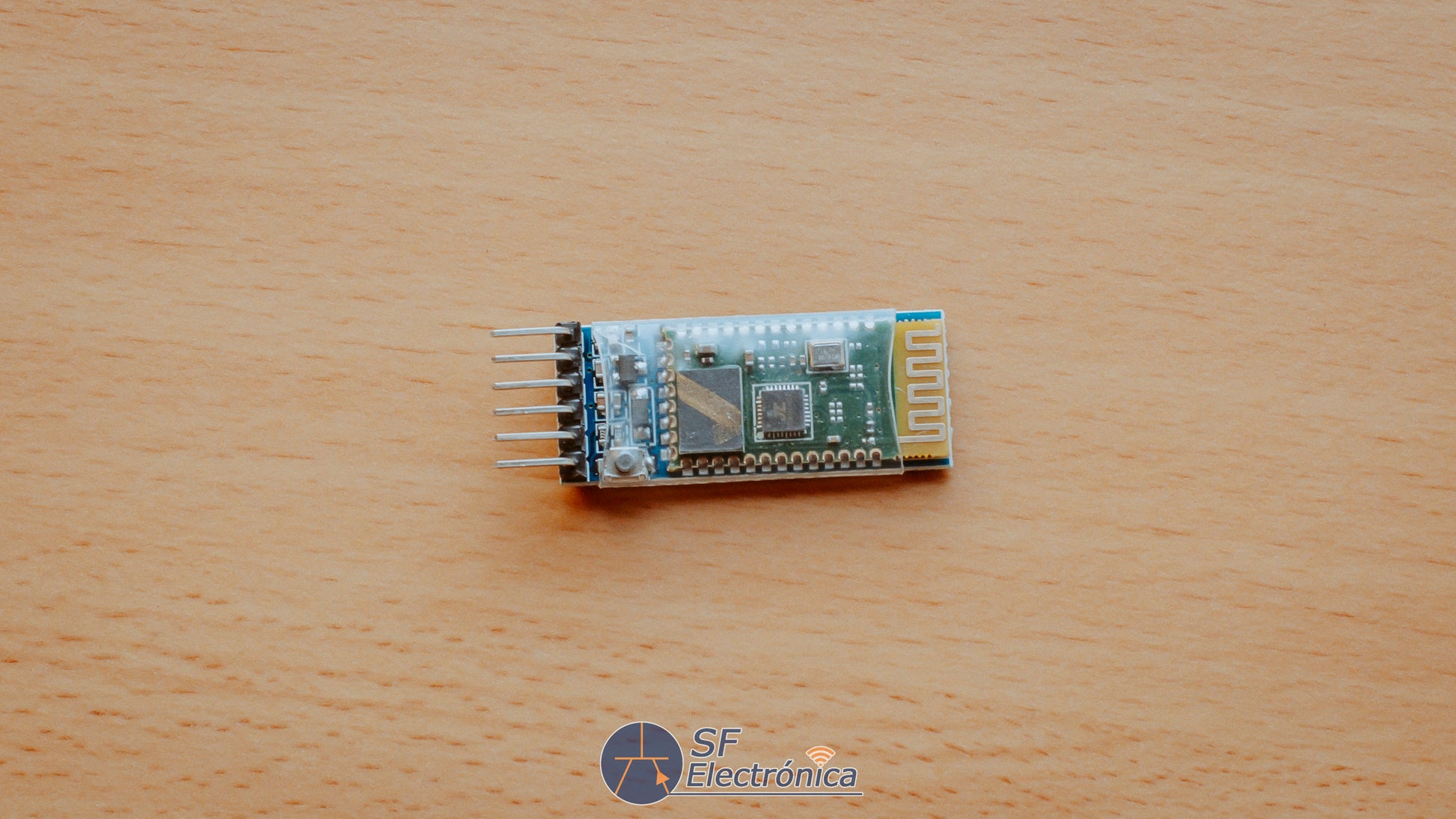

• Tamaño compacto (3,57 cm * 1,52 cm), la producción de parches de fábrica garantiza la calidad del parche. Equipado con un tubo termorretráctil transparente, es resistente al polvo y estéticamente agradable, y tiene cierta capacidad antiestática.
• Puede cambiar al modo maestro o esclavo a través del comando AT y puede conectarse a dispositivos específicos a través del comando AT
• Admite velocidades en baudios estándar que van desde 4800 bps hasta 1382400 bps
