MODULO AMPLIFICADOR MICROFONO
MODULO AMPLIFICADOR MICROFONO
No se pudo cargar la disponibilidad de retiro

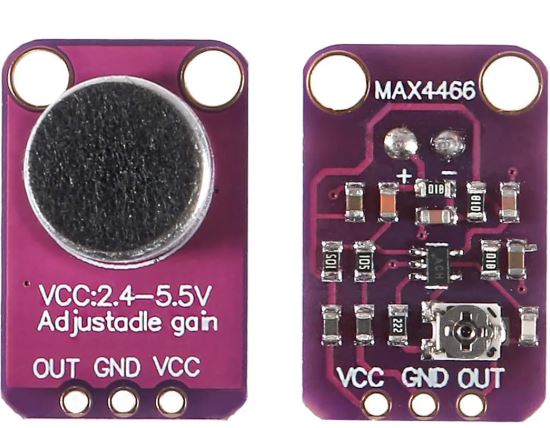

Módulo amplificador de micrófono Electret con ganancia ajustable
VCC: 2.4-5.5V
Referencia: MAX4466
Compatible
-
Medida: 20.8mm x 13.8mm
Descripción
Este módulo incorpora un micrófono de 20Hz-20kHz de ancho de banda. Para la amplificación utiliza un Maxim MAX4466, un amplificador especialmente diseñado para uso con micrófono. Tiene una excelente relación de rechazo al ruido de la alimentación, por lo que consigue salidas realmente limpias sin ruido ni chasqueos.
La aplicación de este módulo está indicada para identificadores de voz, grabación de voz o FFT.

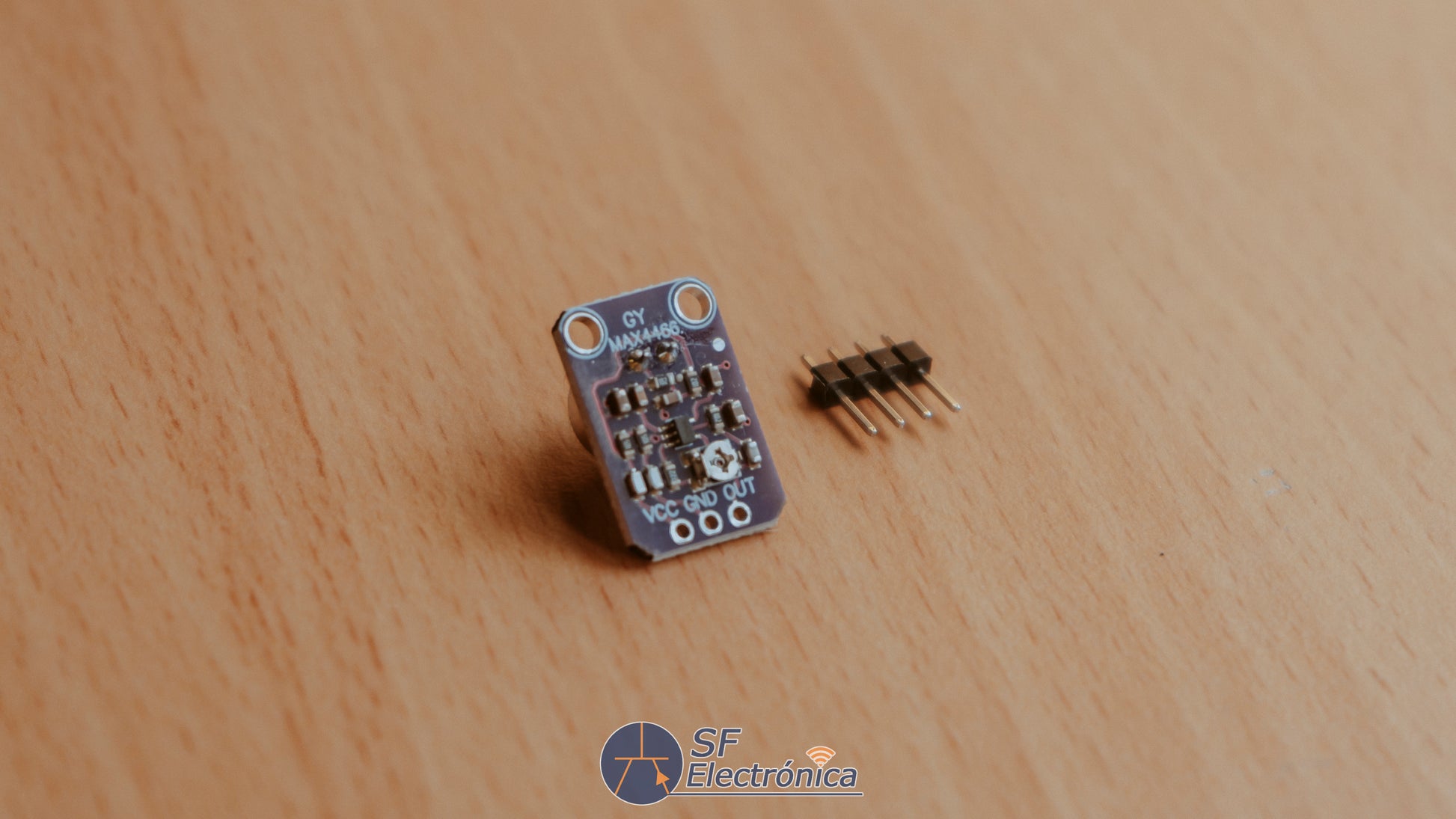

En la parte trasera incluye un potenciómetro (trimmer) para ajustar la ganancia (25x a 125x). La salida es Rail-to-Rail, por lo que puedes esperar salidas de hasta 5Vpp si el sonido es elevado.
La señal de salida es unipolar, centrada en torno a la mitad de la tensión de alimentación (2,4 – 5,5Vdc).
-
El pin de salida no está diseñado para alimentar altavoces o cualquier cosa que no sean los auriculares intrauditivos más pequeños; necesitarás un amplificador de audio (como un amplificador estéreo de 3.7W) si quieres conectar el amplificador directamente a los altavoces. Si te estás conectando a un pin de microcontrolador, no necesitarás un amplificador ni un condensador de desacoplo; conecta el pin OUT directamente al pin ADC del microcontrolador. Para proyectos reactivos al audio, sugerimos usar una biblioteca de controlador FFT que puede tomar la entrada de audio y 'traducirla' en frecuencias.

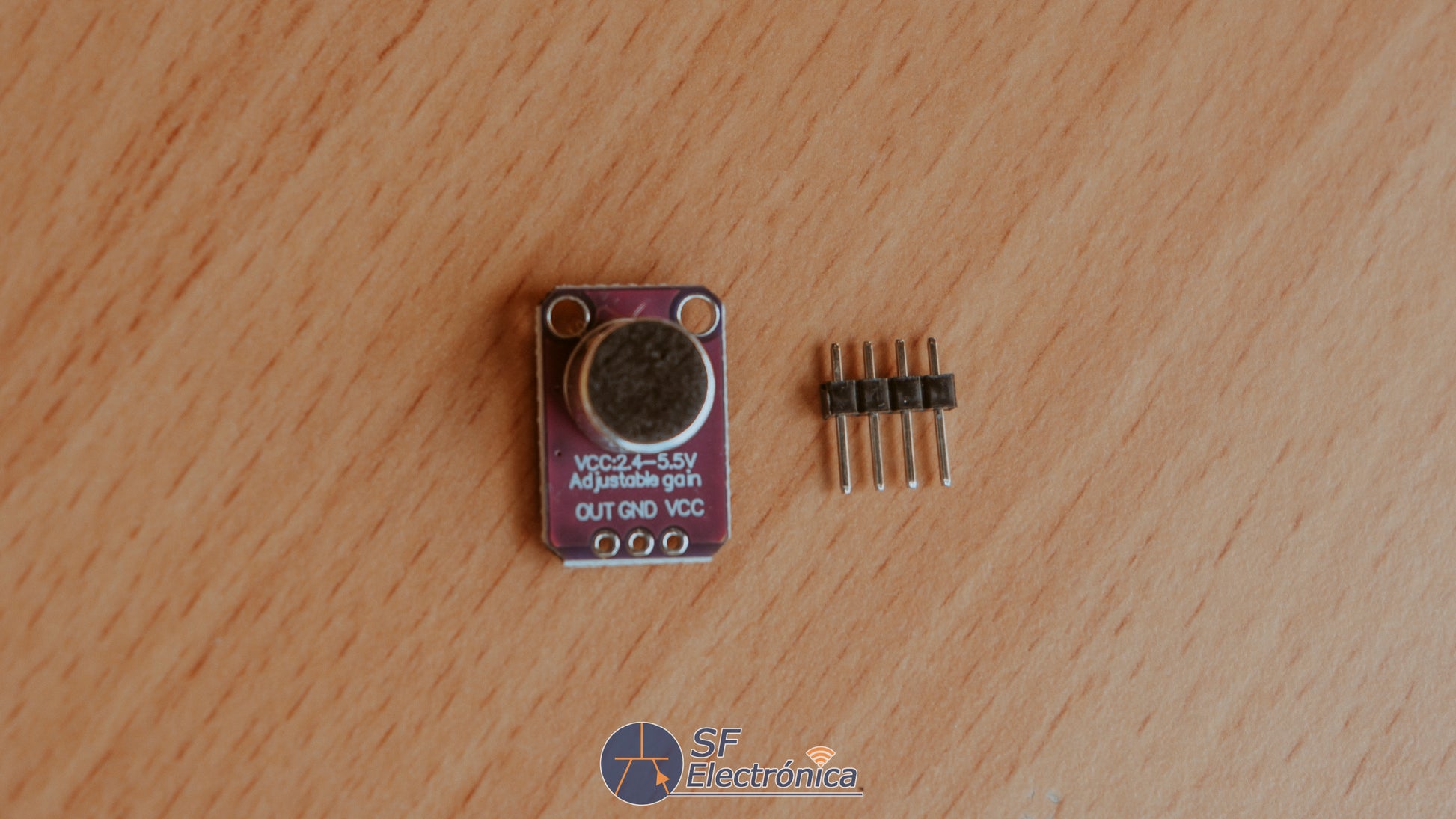

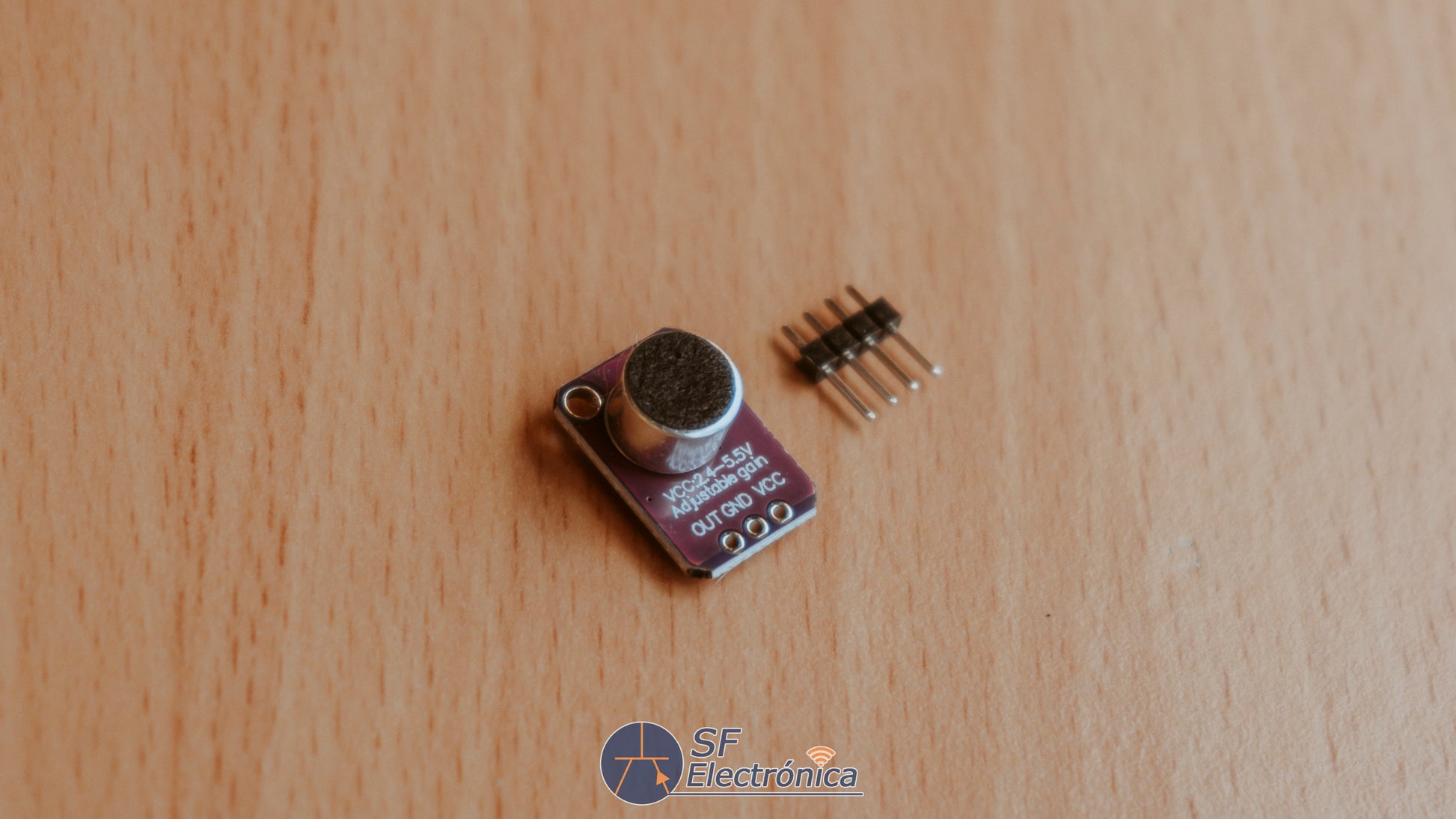

Agregue un micrófono a su proyecto con este amplificador de micrófono electret bien diseñado. Esta placa totalmente ensamblada y probada viene con un micrófono electret de 20-20KHz ya soldado. Para la amplificación, use el Maxim MAX4466, un amplificador operacional diseñado específicamente para esta delicada tarea. ¡El amplificador tiene una excelente supresión de ruido de la fuente de alimentación, por lo que suena realmente bien y no es tan ruidoso o áspero como otros amplificadores de micrófono que hemos probado!
Este breakout es mejor utilizado para proyectos como cambiadores de voz, muestreo de grabación de audio y proyectos reactivos al audio que utilizan FFT. En la parte posterior, incluimos un pequeño potenciómetro ajustable para ajustar la ganancia. Puedes configurar la ganancia de 25x a 125x. Eso se traduce en aproximadamente 200m Vpp (para un volumen de habla normal a unos 15 cm de distancia), lo cual es bueno para conectarse a algo que espera entradas de 'nivel de línea' sin recortarse, o hasta aproximadamente 1Vpp, ideal para leer desde un ADC de microcontrolador. La salida es de riel a riel, así que si el sonido se vuelve fuerte, ¡la salida puede alcanzar hasta 5Vpp!
Usarlo es simple. Conecte GND a tierra, VCC a 2.4-5VDC.Para un mejor rendimiento, use la fuente de alimentación más "silenciosa" disponible (en un Arduino, esta sería la fuente de 3.3V).La forma de onda de audio saldrá del pin OUT. La salida tendrá un sesgo DC de VCC/2, así que cuando esté perfectamente silenciosa, el voltaje será un VCC/2 voltios constante (está acoplada en DC). Si el equipo de audio que está utilizando requiere audio acoplado en AC, coloque un capacitor de 100uF entre el pin de salida y la entrada de su dispositivo. Si se está conectando a un amplificador de audio que tiene entradas diferenciales o incluye capacitores de desacoplamiento, el capacitor de 100uF no es necesario.
El pin de salida no está diseñado para alimentar altavoces ni nada más que los auriculares intraurales más pequeños; necesitarás un amplificador de audio (como un amplificador estéreo de 3.7W) si deseas conectar el amplificador directamente a los altavoces. Si estás conectando a un pin de microcontrolador, no necesitas un amplificador ni un capacitor de desacoplamiento: conecta directamente el pin OUT al pin ADC del microcontrolador. Para proyectos de audio-reactivos, sugerimos usar una biblioteca de controladores FFT que pueda tomar la entrada de audio y 'traducirla' en frecuencias.
