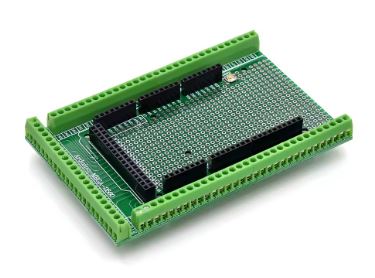

KIT PCB MEGA2560 R3

Kit placa PCB prototipo con bloque de terminales soldados para MEGA2560 R3

Referencia: SHIELDMEGA2560

-

Este kit permite crear conexiones seguras y ordenadas en proyectos basados en Arduino Mega 2560 R3. Incluye una placa de prototipado de doble cara, bloques de terminales de tornillo y conectores hembra. Se suministra desmontado para ofrecer mayor flexibilidad durante el montaje según las necesidades de cada proyecto.

Características

• Compatible con Arduino Mega 2560 R3.
• Kit de prototipado con PCB, bloques de terminales y conectores hembra.
• Se entrega desmontado para un montaje personalizado.
• Ideal para proyectos electrónicos, prototipos y desarrollo.

Especificaciones técnicas

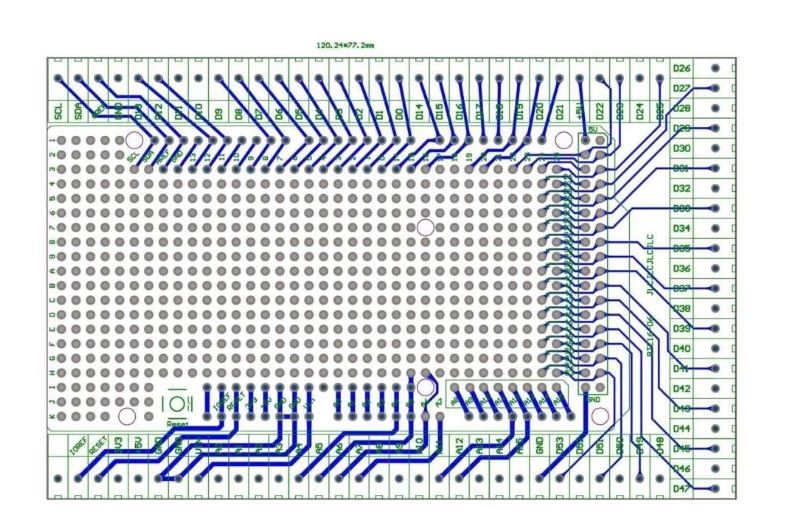

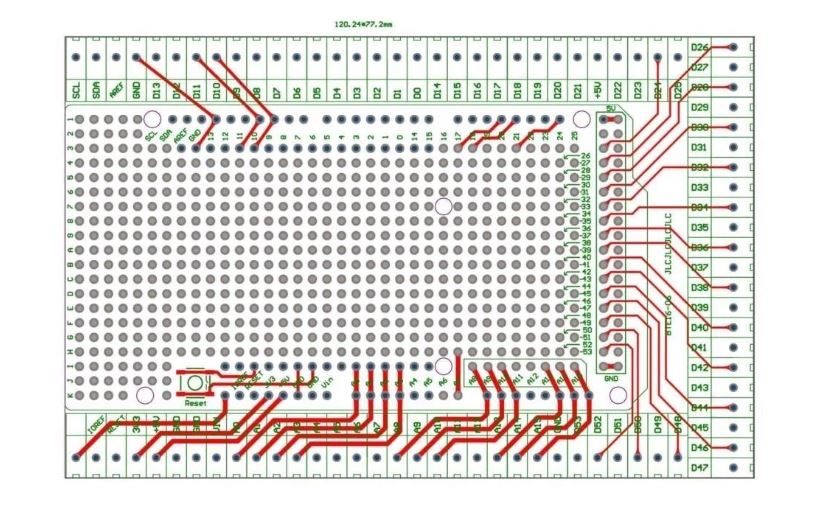

PCB

• Material: Fibra de vidrio FR-4.
• Doble cara con cobre.
• Dimensiones: 120 × 78 mm.
• Paso de la rejilla: 2,54 mm (0,1").
• Diámetro de los orificios de la rejilla: 0,8 mm.
• Paso para bloques de terminales: 3,5 mm (0,138").
• Diámetro de los orificios para terminales: 1,2 mm.

Bloques de terminales

• Paso: 3,5 mm (0,138").
• Total: 84 posiciones.
• Incluye:
  • 24 bloques de 3 polos.
  • 6 bloques de 2 polos.
• Compatible con cables de 26 a 16 AWG.
• Longitud de pelado recomendada: 5 mm.
• Tornillos de acero M2.
• Contactos y jaula fabricados en latón.

Conectores hembra

• Paso: 2,54 mm (0,1").
• Longitud del pin: 15 mm (0,59").
• Incluye:
  • 1 conector de 10 pines.
  • 5 conectores de 8 pines.
  • 1 conector de 18 pines de doble fila.
