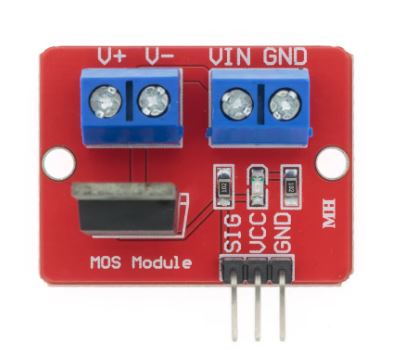

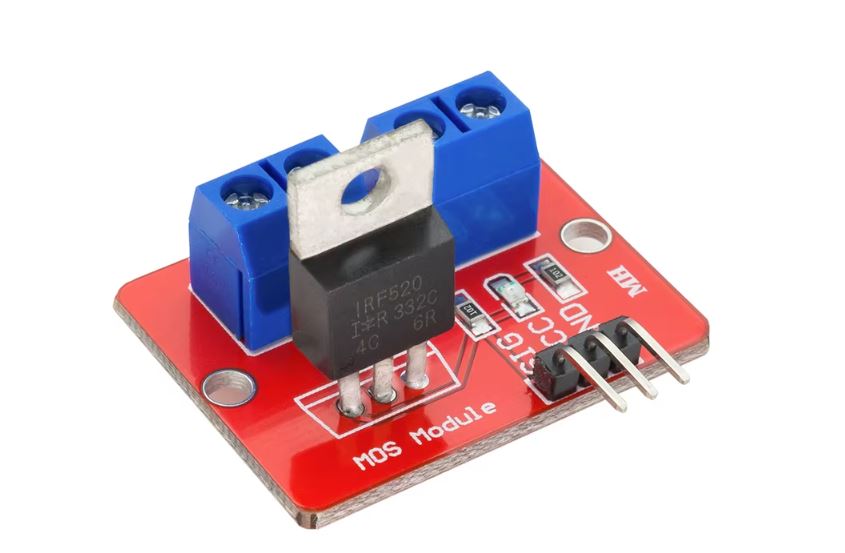

Módulo controlador MOS MOSFET IRF520 MOSFET 0-24V
Referencia: CONTROLADOR/IRF520
-
El módulo IRF520 MOSFET permite controlar cargas de corriente continua (DC) desde microcontroladores como Arduino, ESP32, ESP8266, Raspberry Pi, STM32 y otros sistemas de 3.3V o 5V.
Es ideal para encender y apagar dispositivos de mayor tensión o corriente usando una señal digital de bajo voltaje.
Especificaciones técnicas
|
Parámetro |
Valor |
|---|---|
|
MOSFET integrado |
IRF520 |
|
Tensión de alimentación de la carga |
0 a 24V DC |
|
Tensión de control |
3.3V / 5V |
|
Corriente máxima teórica |
5A |
|
Corriente recomendada |
≤ 2A (sin disipador) |
|
Tipo de señal |
Digital ON/OFF o PWM |
|
Frecuencia PWM recomendada |
Hasta 20 kHz |
|
Temperatura de trabajo |
-40°C a +85°C |
|
Dimensiones aprox. |
33 × 24 × 18 mm |
Pines de control
SIG: Señal de control desde el microcontrolador
VCC: 3.3V o 5V
GND: Tierra común
Conexión de la carga
VIN+: Positivo de la fuente DC
VIN-: Negativo hacia la carga / salida controlada
Aplicaciones
-
Tiras LED 12V
-
Motores DC pequeños
-
Bombas de agua
-
Ventiladores
-
Solenoides
-
Relés de potencia
-
Proyectos Arduino y ESP32
-
Automatización y domótica
El IRF520 no es un MOSFET de compuerta lógica (logic level). Con señales de 3.3V puede no saturar completamente y calentarse más. Para cargas superiores a 1A o uso intensivo con ESP32/ESP8266 se recomienda un módulo basado en IRLZ44N, AO3400 o MOSFET logic-level equivalente.
