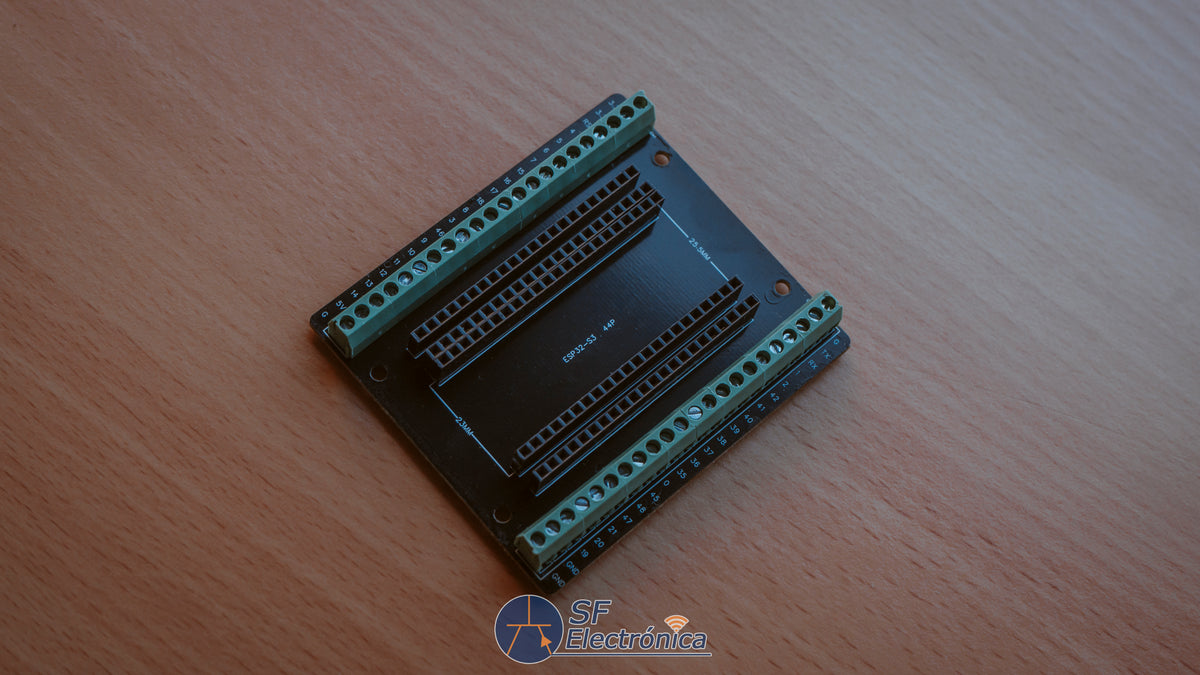

ADAPTADOR ESP32-S3

Adaptador de expansión para módulo placa de desarrollo ESP32-S3 N16R8

44 pines

Referencia: ESP32-S3-ADAPTAD

*Módulo ESP32 no incluido

-

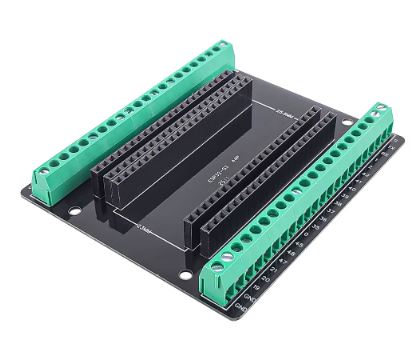

El adaptador de expansión ESP32-S3 de 44 pines es una placa de expansión diseñada para facilitar el acceso a los pines GPIO de los módulos de desarrollo basados en ESP32-S3-WROOM-1 N16R8. Permite conectar sensores, actuadores y periféricos de forma más cómoda, proporcionando una distribución organizada de alimentación y señales para proyectos IoT, automatización y prototipado.

Características principales

• Compatible con módulos de desarrollo ESP32-S3-WROOM-1 N16R8.
• Diseño tipo placa de expansión / breakout board.
• Acceso a los 44 pines del ESP32-S3.
• Facilita la conexión de sensores, módulos y periféricos externos.
• Pines claramente identificados mediante serigrafía.
• Conectores con paso estándar de 2,54 mm compatibles con cables Dupont.
• Incluye líneas de alimentación para facilitar el montaje de circuitos.
• Ideal para prototipos y desarrollos IoT avanzados.

Especificaciones técnicas

• Modelo: Adaptador de expansión ESP32-S3 N16R8
• Compatibilidad: ESP32-S3-WROOM-1 (N4, N8R2, N16R8 según versión)
• Número de pines: 44 pines
• Tipo de conexión: Header de expansión
• Paso de pines: 2,54 mm (0,1")
• Tensión de trabajo: 3,3 V
• Entrada de alimentación externa: 6,5 V - 24 V DC (según versión)
• Salidas disponibles: 3,3 V / 5 V / VIN (según modelo)
• Material PCB: FR-4
• Capas PCB: Doble cara
• Temperatura de funcionamiento aproximada: -40 °C a +85 °C

Conexiones disponibles

Permite acceder fácilmente a:

• GPIO digitales del ESP32-S3.
• Alimentación 3,3 V.
• Alimentación 5 V.
• GND.
• Interfaces:
  • UART.
  • SPI.
  • I²C.
  • I²S.
  • PWM.
  • ADC.

Ventajas

• Simplifica el cableado durante el desarrollo.
• Permite utilizar todos los recursos del ESP32-S3.
• Mejora la organización del montaje frente al uso directo de cables sobre la placa.
• Compatible con proyectos que requieren múltiples sensores y periféricos.
• Ideal para aplicaciones con el ESP32-S3 N16R8, que dispone de 16 MB de memoria Flash y 8 MB de PSRAM, adecuado para aplicaciones exigentes como inteligencia artificial, procesamiento de imagen y sistemas IoT avanzados.

Aplicaciones

• Internet de las Cosas (IoT).
• Domótica.
• Automatización industrial.
• Robótica.
• Sistemas con múltiples sensores.
• Desarrollo de inteligencia artificial en el borde (Edge AI).
• Prototipos electrónicos avanzados.

Contenido habitual del paquete:

• 1 × Placa adaptadora de expansión ESP32-S3 de 44 pines.
• No incluye el módulo ESP32-S3 N16R8
